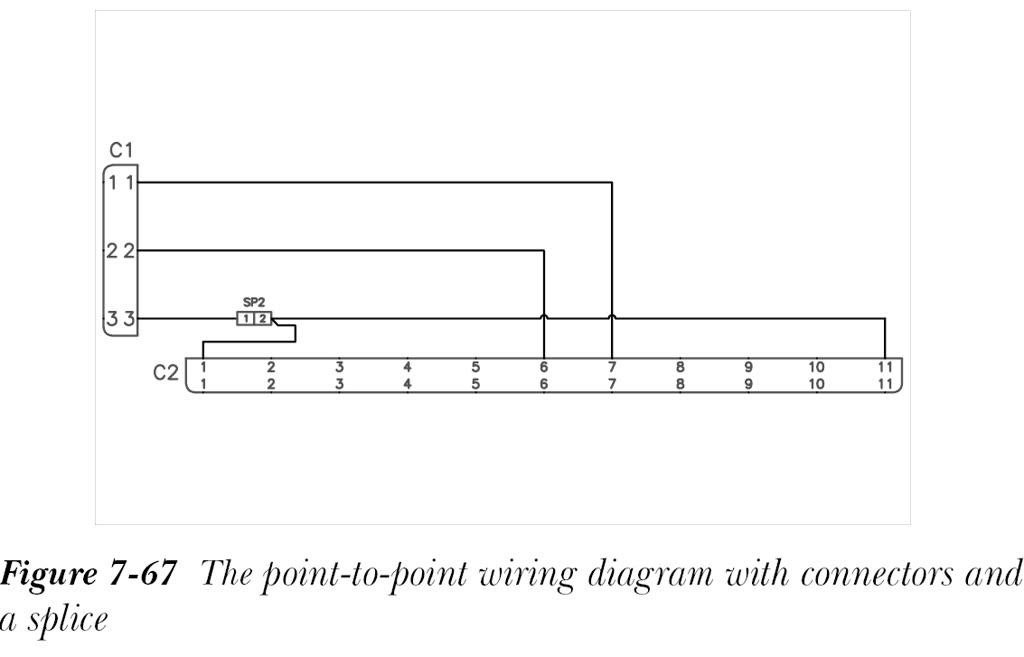

在本教程中，您将使用连接器和拼接创建一个点对点接线图，如图 7-67 所示。（预计时间：20 分钟）

完成本教程需要执行以下步骤：

a. 创建新图形。

b. 插入连接器。

c. 插入导线。

d. 插入拼接。

e. 保存图形。

创建新图形

1. 从“项目管理器”中选择“新建图形”按钮；将显示“创建新图形”对话框。在“图形文件”区域的“名称”编辑框中输入 C07_tut02。选择样板 ACAD_ELECTRICAL.dwt，并在“描述 1”编辑框中输入 Connector Diagram。
2. 从“创建新图形”对话框中选择“确定”按钮；C07_tut02.dwg 图形将在 CADCIM 项目中创建，并显示在 CADCIM 项目图形列表的底部。将图形 C07_tut02.dwg 移动到 TUTORIALS 子文件夹中。

插入连接器

1. 从“原理图”>“插入元件”>“连接器”下拉菜单中选择 插入连接器（Insert Connector） 工具；将显示“插入连接器”对话框。
2. 从“插入连接器”对话框中选择“详细信息”按钮，然后设置以下参数以插入三针连接器：

Pin Spacing: 1.000

Pin Count: 3

Pin List: 1

Plug / Receptacle Combination: Select this radio button

Both Sides: Select this option from the Pins drop-down list in the Display area

Add Divider Line: Clear this check box if it is selected

确保选择了“固定间距”和“全部插入”单选按钮。保持其余值不变。

3. 从“插入连接器”对话框中选择“插入”按钮；系统将提示您指定连接器的插入点。
4. 在命令行提示下输入 4.5,7 并按 ENTER 键；将显示“插入/编辑元件”对话框。

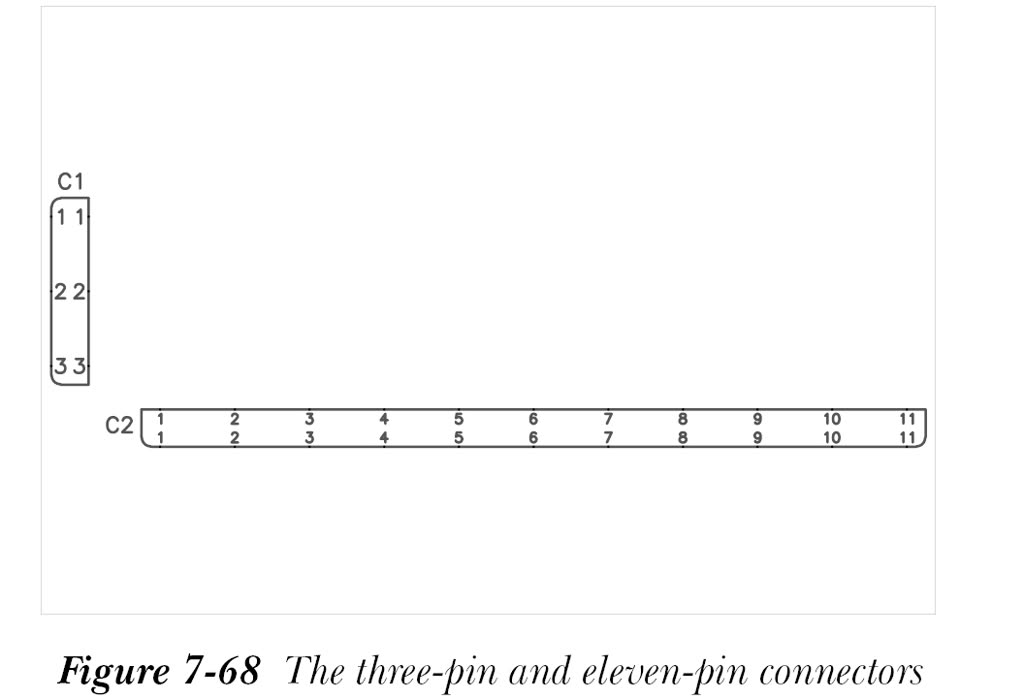

5. 在“元件标记”区域的编辑框中输入 C1，然后选择“确定”按钮；三针连接器将插入到图形中，并且 C1 显示在连接器的顶部，请参见图 7-68。
6. 同样，您需要插入一个十一针连接器。为此，请重复步骤 1，从“插入连接器”对话框中选择“详细信息”按钮，然后设置以下参数：

Pin Spacing: 1.000

Pin Count: 11

Fixed Spacing: Select this radio button

Insert All: Select this radio button

Pin List: 1

Both Sides: Select this option from the Pins drop-down list in the Display area

Add Divider Line: Clear this check box if selected

保持其余值不变。

7. 接下来，选择“插入”按钮；系统将提示您指定连接器的插入点。
8. 输入 V，然后在命令行提示下输入 5.5,4 并按 ENTER 键；将显示“插入/编辑元件”对话框。
9. 在“元件标记”区域的编辑框中输入 C2，然后选择“确定”按钮；十一针连接器将插入到图形中，并且 C2 显示在连接器的顶部，请参见图 7-68。

插入导线

1. 从“原理图”选项卡的“插入导线/导线编号”面板中选择 多总线（Multiple Bus） 工具；将显示“多导线总线”对话框。

现在，您需要将 C1 连接器的插针编号 1 和 2 连接到 C2 连接器的插针编号 6 和 7。

2. 在“多导线总线”对话框中设置以下参数：

Spacing (Horizontal area): 1.000

Spacing (Vertical area): 1.000

Number of Wires: 2

Select the Component (Multiple Wires) radio button

3. 从“多导线总线”对话框中选择“确定”按钮；系统将提示您窗选起始导线连接点。
4. 使用交叉窗口选择连接器 C1 的插针编号 1 和 2，然后按 ENTER 键；系统将提示您指定导线端点连接点。向下移动光标，将导线连接到连接器 C2 的插针编号 6 和 7。
5. 接下来，从“原理图”>“插入导线/导线编号”>“导线”下拉菜单中选择 导线（Wire） 工具；系统将提示您指定导线的起点。

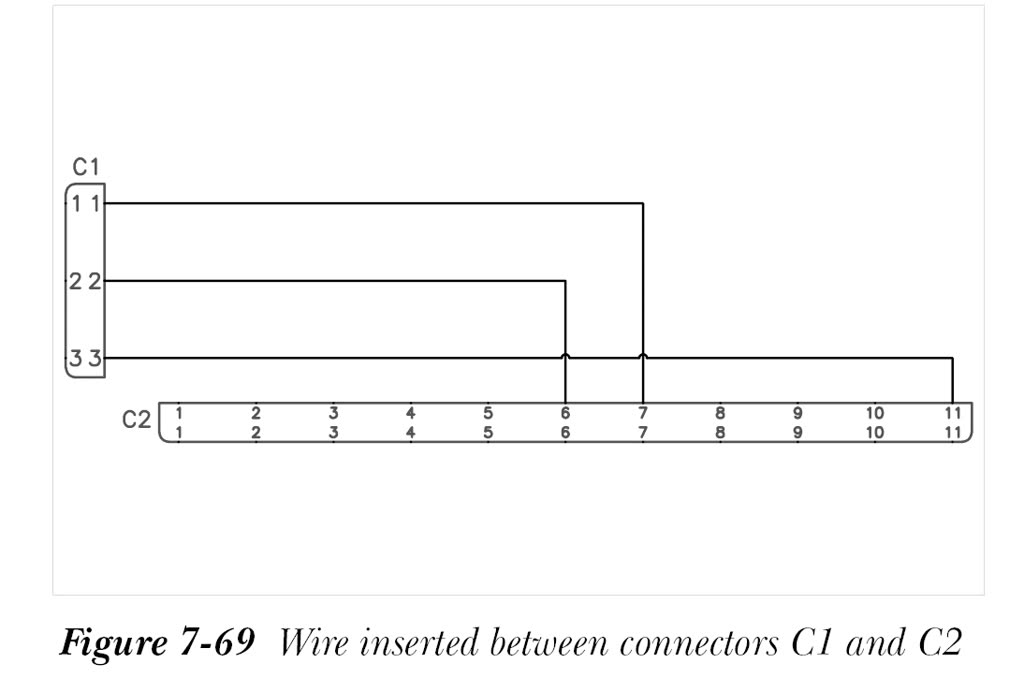

6. 选择连接器 C1 的插针编号 3，将光标向右移动，然后将其连接到连接器 C2 的插针编号 11。图 7-69 显示了连接器 C1 和 C2 之间插入的导线。

插入拼接

1. 从“原理图”>“插入元件”>“插入连接器”下拉菜单中选择 插入拼接（Insert Splice） 工具；将显示“插入元件”对话框。
2. 从“插入元件”对话框的“NFPA: 拼接符号”区域中选择“拼接”符号；拼接符号将随光标一起显示。同时，系统将提示您指定拼接的插入点。
3. 接下来，在命令行提示下输入 7,5 并按 ENTER 键；拼接将插入到连接器 C1 的插针编号 3 和连接器 C2 的插针编号 11 之间的导线上。同时，将显示“插入/编辑元件”对话框。
4. 接下来，在“插入/编辑元件”对话框的“元件标记”区域的编辑框中输入 SP2，然后选择“确定”按钮；SP2 将显示在插入的拼接的顶部。
5. 从“原理图”>“插入导线/导线编号”>“导线”下拉菜单中选择 导线（Wire） 工具；系统将提示您指定导线的起点。接下来，选择拼接 SP2 的点 2。

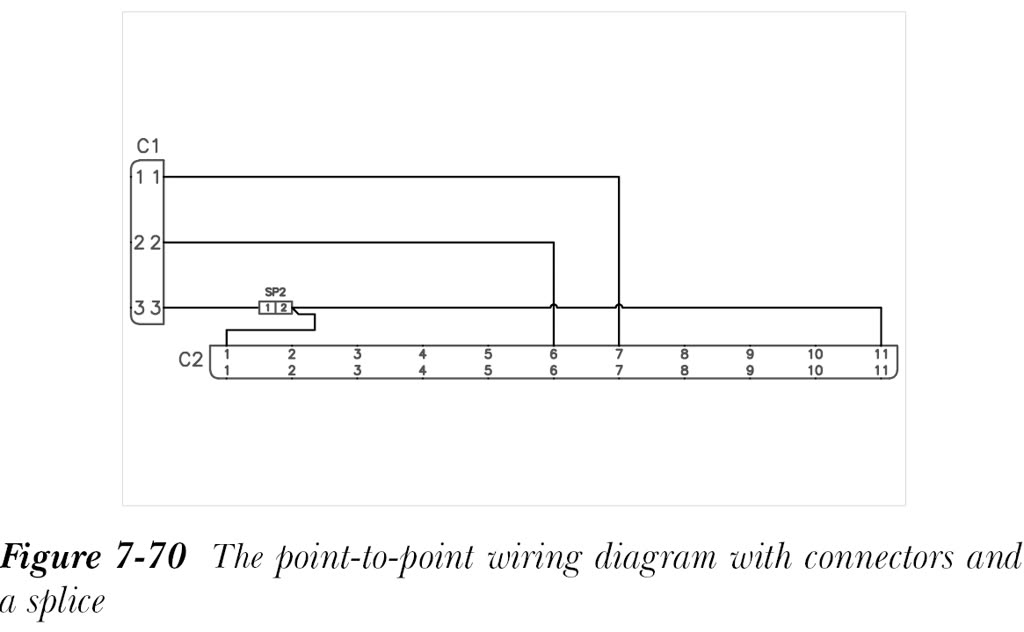

6. 向下移动光标，将其连接到连接器 C2 的插针编号 1。按 ENTER 键退出命令。图 7-70 显示了插入了拼接的连接器图。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存图形文件。
