教程 4

教程 4

在本教程中，你将复制一个名为 Copy_Point2Point 的现有项目，并向其中添加三个图形。接下来，你将找到具有不同设置的图形列表。你还将比较并将其中一个添加的图形的设置与复制的项目进行匹配。（预计时间：15 分钟）

完成本教程需要以下步骤：

a. 复制 Point2Point 项目。

b. 添加图形。

c. 查找例外列表并比较设置。

复制 Point2Point 项目

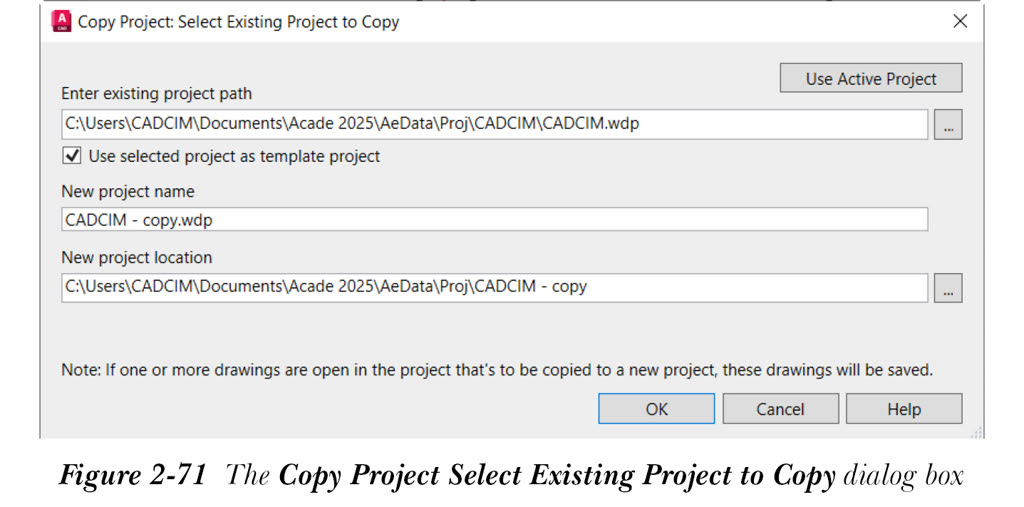

1. 从“项目”选项卡的“项目工具”面板中选择“复制”工具；将显示“复制项目：选择要复制的现有项目”对话框，如图 2-71 所示。

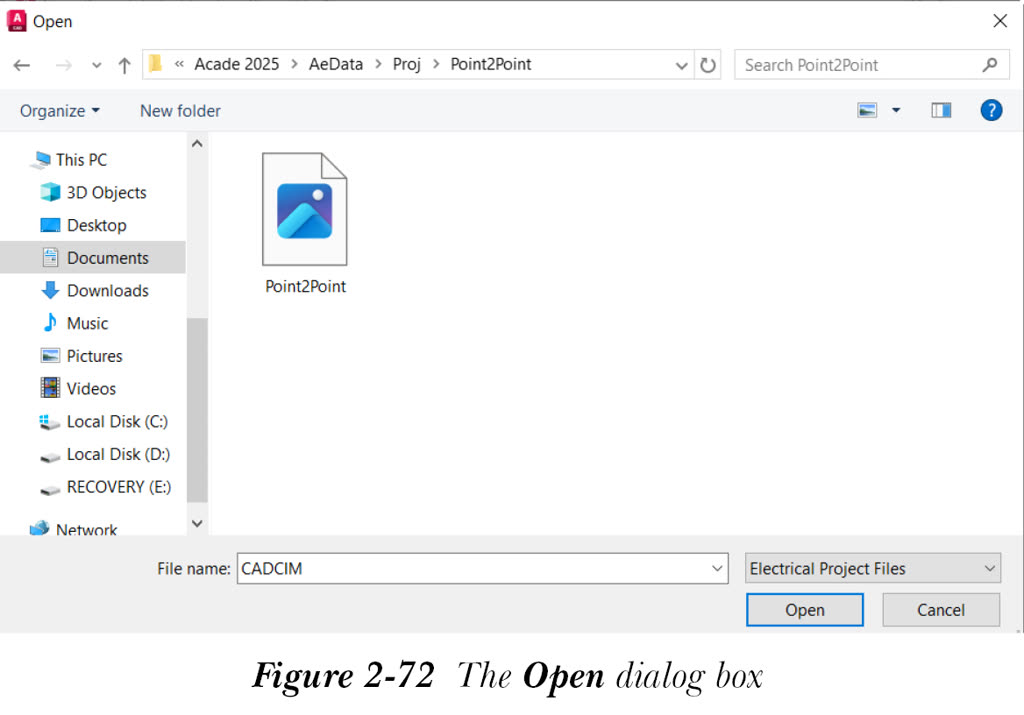

2. 在此对话框中，选择“输入现有项目路径”编辑框旁边的“浏览”按钮；将显示“打开”对话框。在此对话框中，选择 c:UsersUser NameDocumentsAcade 2025AeDataproj 文件夹，然后双击 Point2Point 文件夹。接下来，选择 Point2Point.wdp 文件，请参见图 2-72。现在，选择“打开”按钮；Point2Point.wdp 文件的路径将显示在“输入现有项目路径”编辑框中。

3. 确保选中“使用所选项目作为模板项目”复选框。现在，在“新项目名称”编辑框中输入 Copy_Point2Point。你会注意到，要复制的项目的位置已在“新项目位置”编辑框中更新。
4. 在“复制项目：选择要复制的现有项目”对话框中选择“确定”按钮；Copy_Point2Point 项目将添加到 项目管理器（PROJECT MANAGER） 的“项目”展开栏中。此外，Copy_Point2Point 项目中的图形将保存到其项目文件夹中，并且该项目成为活动项目。

添加图形

1. 在 项目管理器（PROJECT MANAGER） 中右键单击 Copy_Point2Point 项目；将显示一个快捷菜单。从快捷菜单中选择“添加图形”选项；将显示“选择要添加的文件”对话框。
2. 在此对话框中，选择“向上一级”按钮；“查找范围”下拉列表中将显示 Proj 文件夹。接下来，双击 NfpaDemo 文件夹；将显示此文件夹中存在的图形。按 SHIFT/CTRL 键并选择 DEMO07、DEMO08 和 DEMO09 图形。
3. 选择“添加”按钮；将显示“将项目默认值应用到图形设置”消息框。

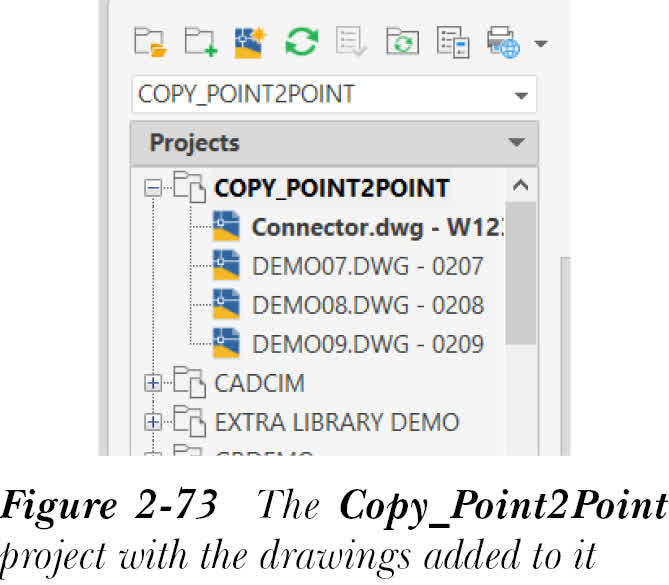

4. 从此消息框中选择“否”按钮；所选图形将添加到 Copy_Point2Point 项目中，如图 2-73 所示。

如果图形未显示在 Copy_Point2Point 项目中，请从 项目管理器（PROJECT MANAGER） 中选择“刷新”。

查找例外列表并比较设置

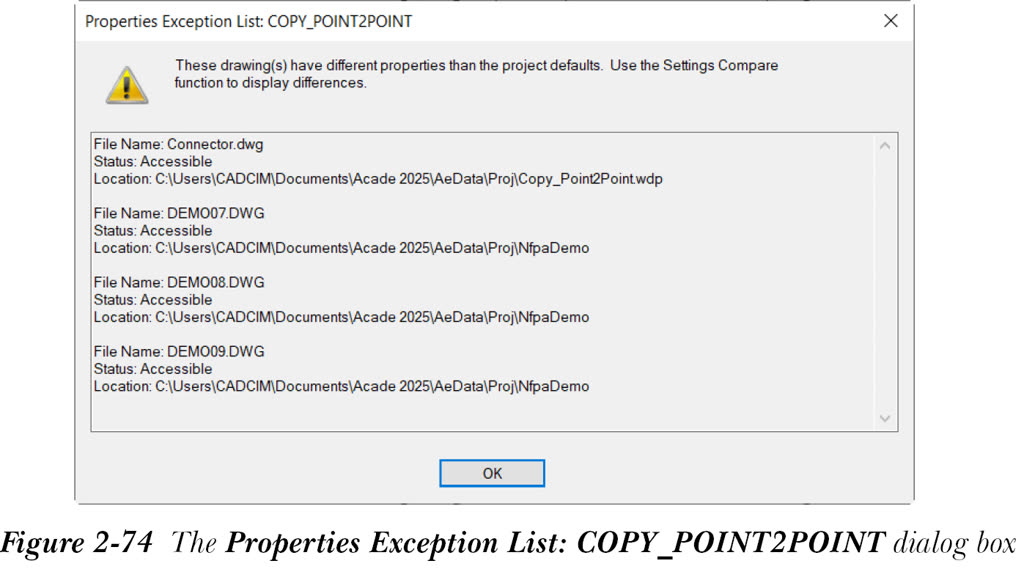

1. 右键单击 Copy_Point2Point 项目，然后从显示的快捷菜单中选择“例外列表”；将显示“特性例外列表：COPY_POINT2POINT”对话框，如图 2-74 所示。

此对话框列出了特性与项目默认特性不同的图形。接下来，在此对话框中选择“确定”按钮。

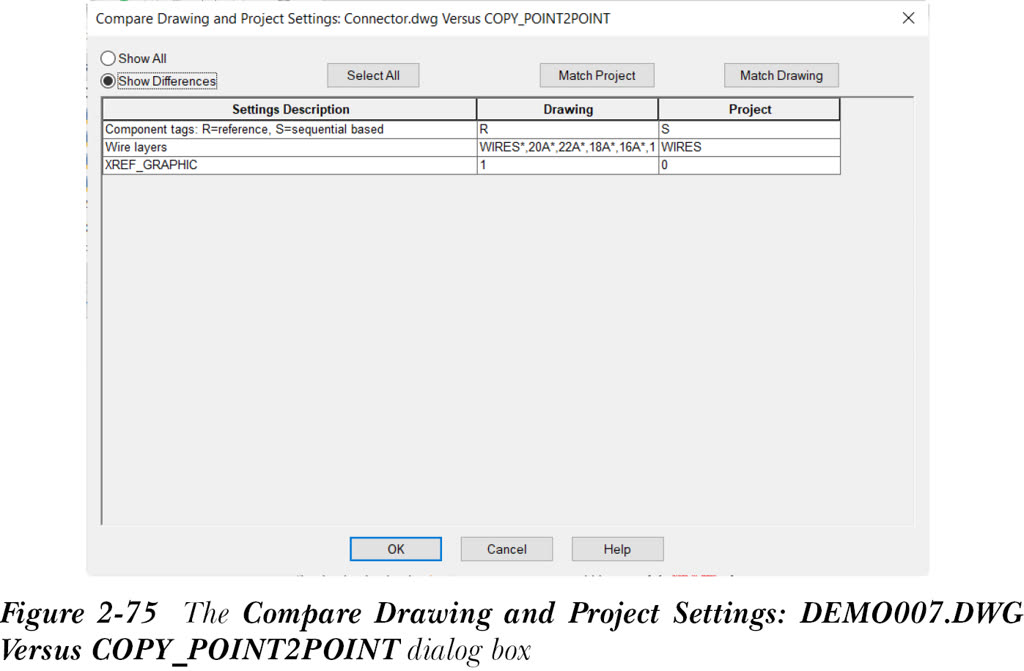

2. 在“项目”展开栏中从 Copy_Point2Point 中选择 Connector.dwg 并右键单击；将显示一个快捷菜单。从快捷菜单中选择“特性”；将显示一个级联菜单。从级联菜单中选择“设置比较”；将显示“比较图形和项目设置：Connector.dwg 与 COPY_POINT2POINT”对话框，如图 2-75 所示。

你会注意到，此对话框显示了与其项目不同的图形设置数量。此对话框中的第一个条目表明 Connector.dwg 的元件标记是基于参考的，而 Copy_Point2Point 项目的元件标记是按顺序排列的。

3. 选择第一个条目，然后从“比较图形和项目设置：Connector 与 COPY_POINT2POINT”对话框中选择“匹配图形”按钮。接下来，选择“确定”；项目的元件标记设置将与 Connector.dwg 文件匹配。要确认这一点，请重复步骤 2。你会注意到，元件标记设置不再显示在列表中。

FTutorial 5

在本教程中，你将使用 项目管理器（PROJECT MANAGER） 中的“位置视图”选项卡，对元件进行 Surf 操作，并将 CADCIM 项目的元件信息和连接详细信息提取到外部文件。（预计时间：15 分钟）

完成本教程需要以下步骤：

a. 对元件进行 Surf 操作。

b. 提取元件信息。

c. 提取连接详细信息。

对元件进行 Surf 操作

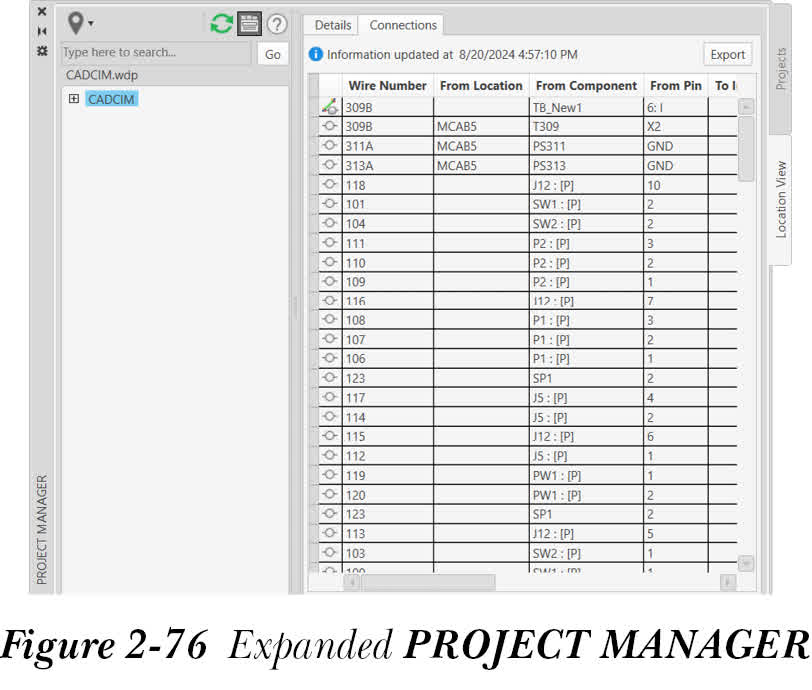

1. 确保 CADCIM 项目已激活。从 项目管理器（PROJECT MANAGER） 中选择“位置视图”选项卡。接下来，从 项目管理器（PROJECT MANAGER） 中选择 CADCIM 节点。接下来，选择“显示详细信息和连接”按钮；项目管理器（PROJECT MANAGER） 将展开，并激活“详细信息”选项卡，如图 2-76 所示。

你会注意到，元件信息以网格形式显示在“详细信息”窗格中。

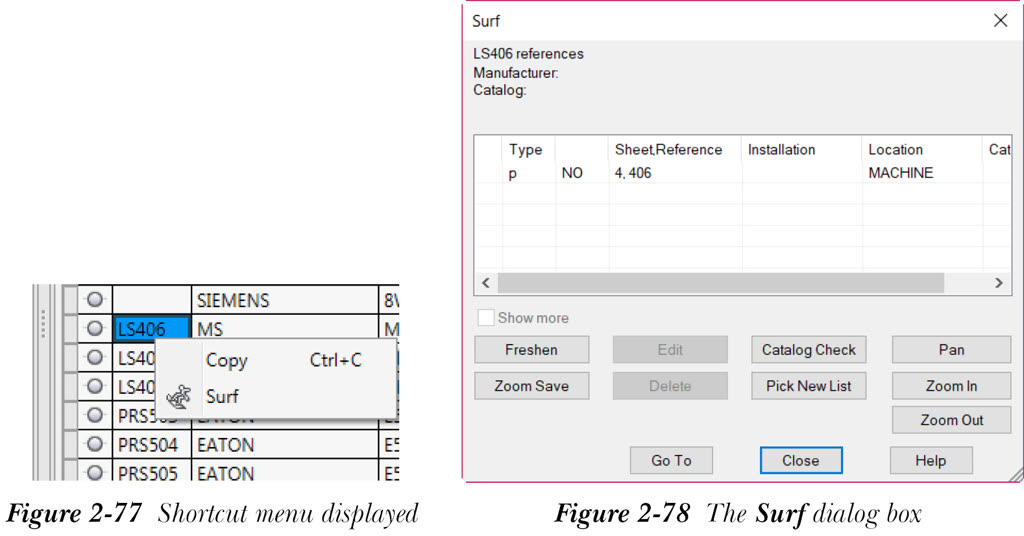

2. 在 项目管理器（PROJECT MANAGER） 中向下滚动，然后从“标记”列中选择 LS406。接下来，右键单击它；将显示一个快捷菜单，如图 2-77 所示。
3. 从快捷菜单中选择“Surf”；将显示“Surf”对话框，如图 2-78 所示。从“Surf”对话框中选择“转到”；demo004.dwg 文件将打开，并放大显示 LS406。

注意

“Surf”对话框中的选项将在第 6 章中详细讨论。

提取元件信息

1. 右键单击网格中的“标记”列；将显示一个快捷菜单。从此快捷菜单中选择“更多”；将显示“要显示的列”对话框。

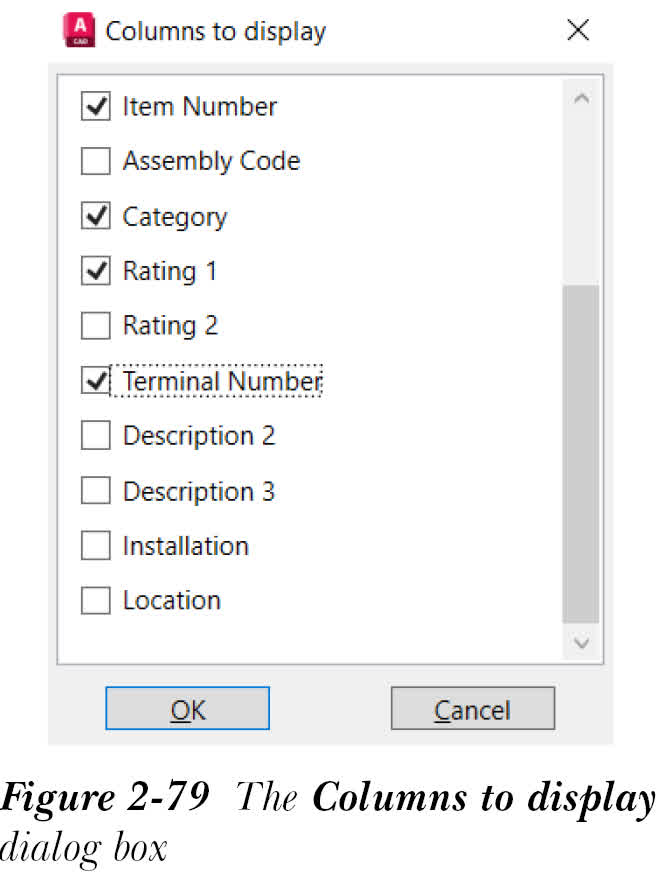

2. 在“要显示的列”对话框中向下滚动，然后选择“类别”、“额定值1”、“位置”和“端子编号”复选框，如图 2-79 所示。

接下来，选择“确定”；“类别”、“额定值1”、“位置”和“端子编号”列将添加到“详细信息”选项卡的网格中。

3. 从 项目管理器（PROJECT MANAGER） 中选择“导出”；将显示“另存为”对话框。浏览到 c:UsersUser NameDocumentsAcade 2025AeDataprojCADCIM 并选择“保存”；ComponentDetails.csv 文件将保存在指定位置。

提取连接详细信息

1. 在 项目管理器（PROJECT MANAGER） 中选择“连接”选项卡；项目管理器（PROJECT MANAGER） 将修改，并在网格中显示 CADCIM 项目的连接详细信息。
2. 右键单击网格中的“导线编号”列；将显示一个快捷菜单。从此快捷菜单中选择“更多”；将显示“要显示的列”对话框。
3. 在“要显示的列”对话框中向下滚动，然后选择“导线类型”、“导线颜色”和“导线线径”复选框。接下来，选择“确定”；“导线类型”、“导线颜色”和“导线线径”列将添加到“连接”选项卡的网格中。
4. 从 项目管理器（PROJECT MANAGER） 中选择“导出”；将显示“另存为”对话框。导航到 c:UsersUser NameDocumentsAcade 2025AeDataprojCADCIM 并选择“保存”；ConnectionDetails.csv 文件将保存在指定位置。
