AutoCAD 屏幕组件

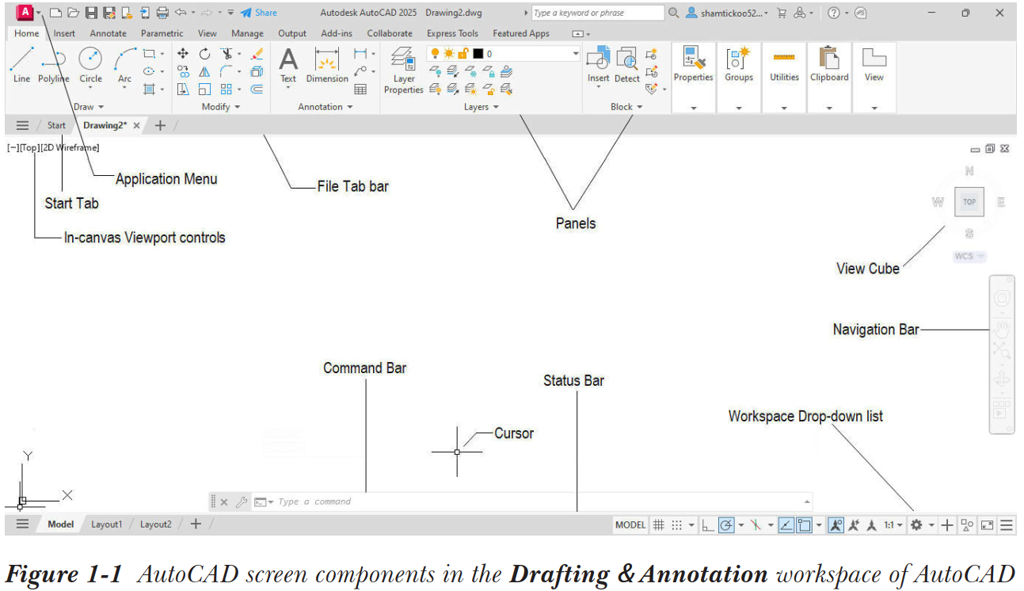

安装 AutoCAD 2025 后，桌面上会创建 AutoCAD 2025 - English 快捷方式图标。双击此图标即可启动 AutoCAD。AutoCAD 初始屏幕由绘图区域、命令窗口、菜单栏、若干工具栏、模型和布局选项卡以及状态栏组成，参见图 1-1。屏幕顶部显示带有 AutoCAD 符号和当前图形名称的标题栏。
开始选项卡

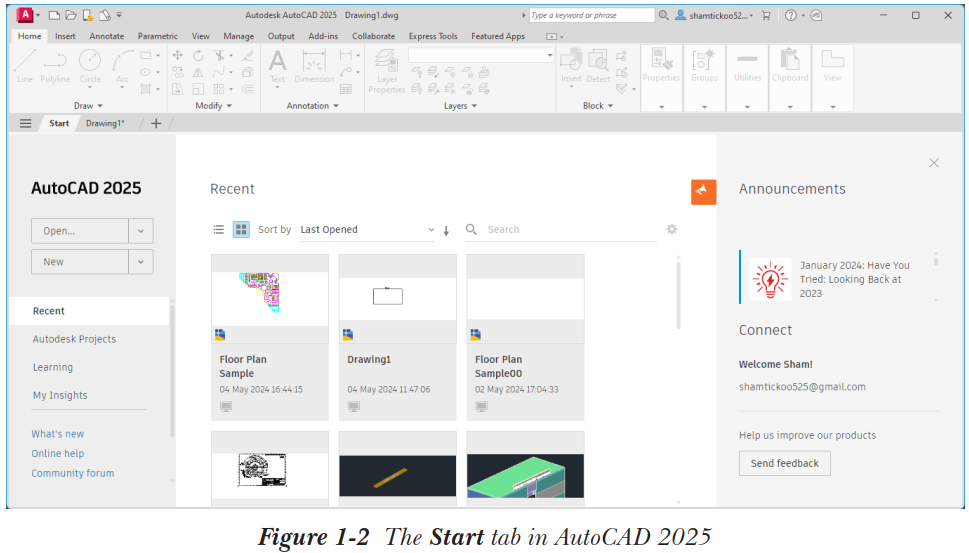

在 AutoCAD 中，默认情况下，AutoCAD 2025 初始界面中会保持打开“开始”选项卡。它显示常用的选项，参见图 1-2。下面简要说明这些选项。
在 AutoCAD 2025 中，右键单击“开始”选项卡时，会显示一个下拉列表，其中列出了不同的选项，参见图 1-2。使用这些选项，你可以在图形之间切换、创建或打开图形、保存所有图形以及关闭所有图形。
打开/新建
选择“打开”按钮可打开现有文件，选择“新建”按钮可从空白状态或样板开始新工作。
Autodesk 项目
使用 Autodesk 项目，你可以打开文件或将文件保存到已连接的驱动器。在 AutoCAD 测试版期间可以尝试的 One Drive 类型是 BIM360。你需要安装 Desktop Connector 才能访问 Autodesk 项目上已连接的驱动器。
安装 Desktop Connector 并选择 Autodesk 项目后，将出现一个新显示，其中显示中心选择器和项目路径树。
Desktop Connector
Desktop Connector 是一项桌面服务，它将 Autodesk 数据管理源（或数据源）与你的桌面文件夹和文件结构集成在一起，以便于文件管理。数据源中的文件会复制到已连接的驱动器中。你可以像管理计算机上任何其他文件夹一样，通过已连接的驱动器管理数据源中的文件。在已连接驱动器中所做的更改会自动上载到数据源。
最近使用的文件
选择此选项后，你最近处理过的所有文件都会显示在右侧的“最近使用的文件”区域中。在 AutoCAD 2025 中，“最近使用的文件”选项卡包含更小的缩略图，以便显示更多图形。现在你可以在列表视图和网格视图中搜索和排序最近使用的图形文件。
排序和搜索

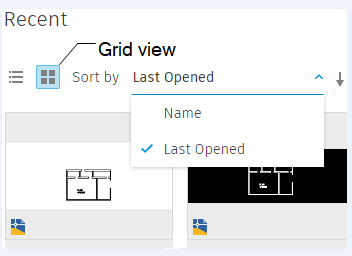

在网格视图中，你可以通过从“排序方式”下拉列表中选择一个选项来对图形排序，如图 1-3 所示。你还可以通过单击下拉列表旁边的箭头来反转排序顺序，参见图 1-3。
图 1-3 按网格视图排序

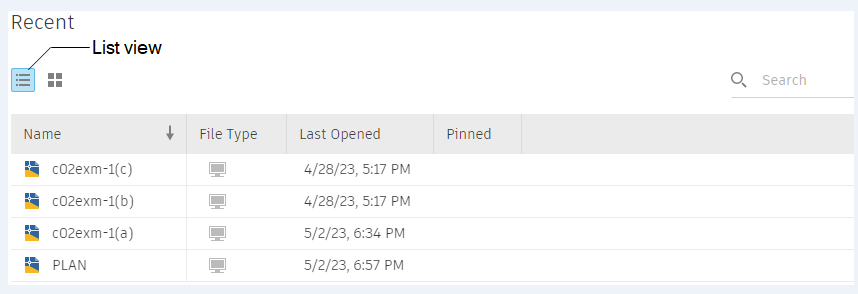

要按特定顺序对列表视图排序，请将光标悬停在列标签上以显示排序箭头。通过单击所需列标签区域中的箭头，你可以相应地对该列表排序，参见图 1-4。如果要反转当前排序顺序，只需再次单击该箭头。
图 1-4 按列表视图排序
学习
单击“学习”时，会显示“学习”页面。“学习”页面提供帮助你学习 AutoCAD、探索产品、学习新技能或提高现有技能、了解产品中的新变化或接收相关通知的工具。它包含“提示”、“视频”和“联机资源”选项。
我的见解
选择此选项后，会显示带有可用见解页面的仪表板。请定期查看，以了解有关未来建议、微件等的新见解。
绘图区域
绘图区域占据屏幕的大部分。在此区域中，你可以绘制对象并使用命令。要绘制对象，你需要定义坐标点，这些点可以使用定点设备来选择。定点设备的位置在屏幕上由光标表示。该窗口还在右上角具有标准的 Windows 按钮，如“关闭”、“最小化”和“向下还原”。这些按钮的功能与任何其他标准窗口中的功能相同。
命令窗口
绘图区域底部的命令窗口具有命令提示，你可以在其中输入命令。它还显示后续的提示序列和消息。你可以通过将光标放在上边缘（称为抓取条的双线栏）上，然后拖动它来更改窗口的大小。这样，你可以增大其大小，以查看你使用过的所有先前命令。你也可以按 F2 键显示 AutoCAD 文本窗口，其中显示先前的命令和提示。
提示
你可以按 Ctrl+0 键或从菜单栏中选择“视图”>“全屏显示”来隐藏屏幕上显示的所有工具栏。要再次打开工具栏的显示，请按 Ctrl+0 键。你也可以选择状态栏中的“全屏显示”按钮来隐藏所有工具栏。
自动更正命令名

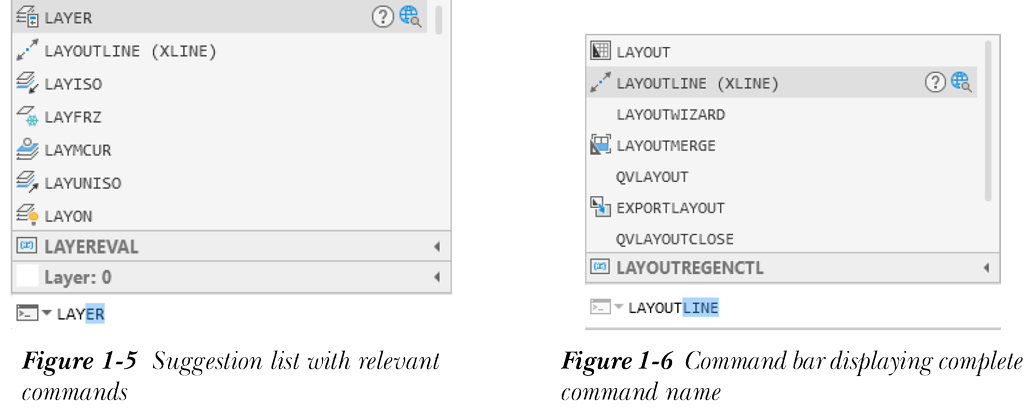

在 AutoCAD 中，如果你在命令提示下键入错误的命令名，将显示一个包含最相关命令的建议列表，参见图 1-5。你可以通过从此列表中选择所需选项来调用所需命令。
自动完成命令名
当你在命令提示下开始键入命令名时，将自动显示命令的完整名称。同时，还会显示相应命令的列表，如图 1-6 所示。长时间未使用的命令将分组到列表底部的文件夹中。
Internet 搜索

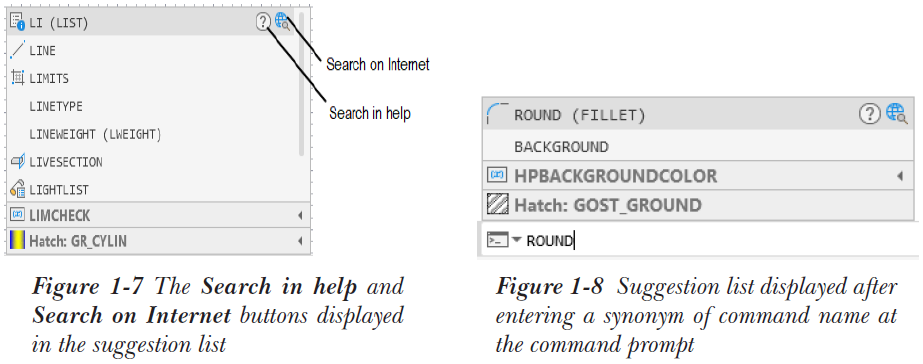

你可以使用命令行中命令名旁边的“在帮助中搜索”和“在 Internet 上搜索”按钮获取有关命令的更多信息，参见图 1-7。如果你选择“在帮助中搜索”按钮，将显示“Autodesk AutoCAD 2025 - 帮助”对话框。在此对话框中，你可以找到有关该命令的信息。通过使用“在 Internet 上搜索”按钮，你可以在 Internet 上查找有关该命令的信息。请注意，这些按钮将显示在建议列表中所选命令名的旁边。
同义词建议
在 AutoCAD 中，你可以通过输入命令名的同义词来调用命令。在命令提示下输入同义词后，将显示与所输入同义词相关的命令。例如，如果你在命令提示下输入 ROUND，则将显示 FILLET 命令，如图 1-8 所示。
输入搜索选项

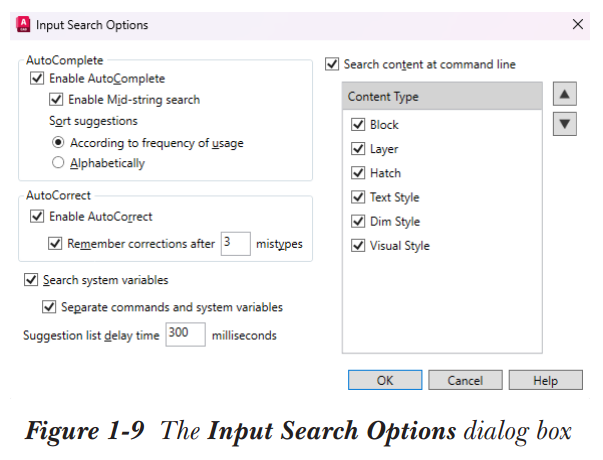

在 AutoCAD 中，你可以使用“输入搜索选项”对话框中可用的选项来启用或禁用“自动完成”和“自动更正”等功能。要调用此对话框，请在命令提示下右键单击；将显示一个快捷菜单。接下来，从快捷菜单中选择“输入搜索选项”；将显示“输入搜索选项”对话框，如图 1-9 所示。现在你可以使用此对话框启用或禁用所需功能。
导航栏

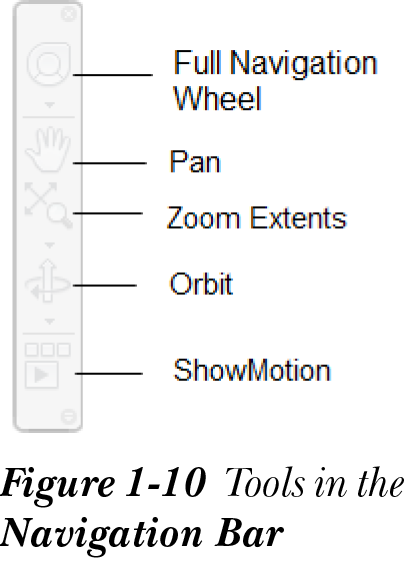

导航栏显示在绘图区域中，包含导航工具。这些工具组合在一起，参见图 1-10，接下来将进行讨论。
全导航轮
SteeringWheels 具有一组导航工具，如平移、缩放等。你将在后面的章节中了解有关全导航轮的更多信息。
平移
此工具允许你查看当前显示区域之外的图形部分。为此，请选择此工具，按住鼠标左键，然后拖动绘图区域。按 Esc 退出此命令。
缩放工具
缩放工具用于在屏幕上放大图形视图，而不影响对象的实际大小。这些工具组合在“缩放”下拉列表中。你将在后面的章节中了解有关缩放工具的更多信息。
动态观察工具
动态观察工具用于在三维空间中旋转视图。这些工具组合在“动态观察”下拉列表中。
ShowMotion
选择此按钮可按顺序捕获不同视图，并在需要时将它们制作成动画。
ViewCube
ViewCube 位于绘图区域的右上角，用于在标准视图和等轴测视图之间切换，或滚动当前视图。ViewCube 及其选项将在后面的章节中讨论。
画布内视口控件
画布内视口控件位于绘图屏幕的左上角。它使你能够更改视图、视觉样式以及视口。
状态栏

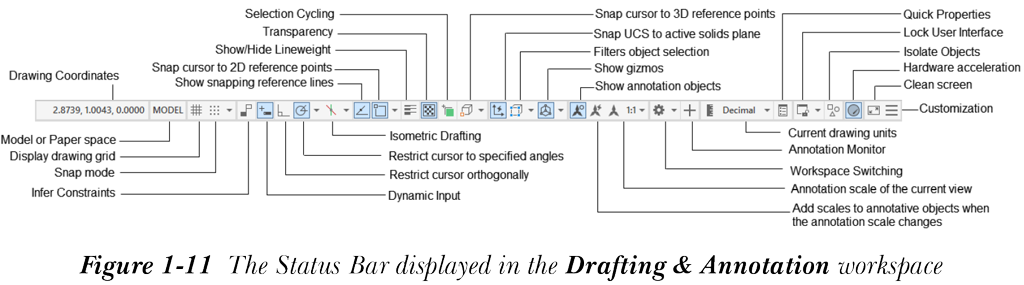

状态栏显示在屏幕底部，称为应用程序状态栏，参见图 1-11。它包含一些有用的信息和按钮，便于更改某些 AutoCAD 功能的状态。你可以在大多数这些功能的开和关状态之间切换。你可以通过从“自定义”弹出按钮中选择相应选项，在状态栏中添加或删除这些按钮。
坐标
坐标信息显示在状态栏靠近模型和布局选项卡的左侧角落。你可以选择坐标按钮在开和关状态之间切换。COORDS 系统变量控制坐标的显示类型。如果 COORDS 变量的值设置为 0，则坐标显示为静态，也就是说，状态栏中显示的坐标值仅在你指定点时更改。如果 COORDS 变量的值设置为 1、2 或 3，则坐标显示为动态。当变量设置为 1 时，AutoCAD 会不断显示图形光标相对于 UCS 原点的绝对坐标。如果你处于 AutoCAD 命令中且 COORDS 变量设置为 2，则显示极坐标（长度<角度）。如果 COORDS 变量设置为 3，则显示地理（纬度和经度）坐标。请注意，仅当当前图形中存在地理坐标时才会显示它们。默认情况下，COORDS 变量设置为 1。
模型空间
默认情况下会选择此按钮，因为你正在模型空间中创建图形。你将在后面的章节中了解有关模型空间的更多信息。
栅格
在 AutoCAD 中，栅格线用作绘制对象的参考线。如果选择此按钮，将打开绘图栅格的显示，并且栅格线会显示在屏幕上。F7 功能键可用于打开或关闭栅格显示。
捕捉模式
如果选择“捕捉模式”按钮，将打开捕捉模式。因此，你可以按固定增量移动光标。F9 键用作切换键，以打开或关闭捕捉。
推断约束
如果选择此按钮，则在绘制草图时会自动将某些几何约束应用于草图。你可以使用 Ctrl+Shift+I 作为快捷键来切换此按钮。
动态输入
此按钮用于打开或关闭动态输入。打开它有助于实现抬头设计方法，因为所有命令、提示和尺寸输入现在都将显示在绘图区域中，你无需一直查看命令提示。这节省了设计时间，也提高了用户的效率。如果打开了动态输入模式，你将能够通过指针输入框输入命令，并通过标注输入框输入数值。你还将能够通过图形窗口中的动态提示选项选择命令选项。要打开或关闭动态输入，请使用 F12 键。
正交模式
如果选择此按钮，你只能绘制直角线。你可以使用 F8 功能键打开或关闭正交。
极轴追踪
如果打开极轴追踪，光标的移动将沿着基于设置为极轴角度的角度的路径受到限制。选择此按钮可打开极轴追踪。你也可以使用 F10 功能键打开此选项。请注意，打开极轴追踪会自动关闭正交模式。
等轴测草图
在 AutoCAD 中，你可以激活所需的工作平面。要激活所需的工作平面，请从状态栏中选择“等轴测草图”按钮。选择此按钮后，将显示一个弹出按钮，其中包含“等轴测平面 左”、“等轴测平面 上”和“等轴测平面 右”选项。你可以从此弹出按钮中选择所需选项以激活相应的工作平面。
对象捕捉追踪
当你选择此按钮时，将显示推断线。推断线是当你选择草图工具并追踪屏幕上的特定关键点时自动显示的虚线。选择此按钮可打开或关闭对象捕捉追踪。你也可以使用 F11 功能键打开或关闭对象捕捉追踪。
二维对象捕捉
选择此按钮后，你可以使用运行中的对象捕捉来捕捉到某个点。你也可以使用 F3 功能键打开或关闭对象捕捉。OSNAP 的状态（关闭或打开）不会阻止你使用即时模式对象捕捉。
线宽
在状态栏中选择此按钮可打开或关闭图形中线宽的显示。如果未选择此按钮，将关闭线宽的显示。
透明度
此按钮在状态栏中可用，选择它可打开或关闭为图形设置的透明度。你可以在“特性”面板中或在绘制草图所在的图层中设置透明度。
选择循环
选择此按钮后，如果要选择的对象重叠或靠近其他图元，你可以在这些对象之间循环。选择此按钮后，如果你选择某个图元，将显示“选择”列表框，其中列出与所选图元重叠或更接近的图元。你可以使用 Ctrl+W 作为快捷键来切换此按钮。
三维对象捕捉
选择此按钮后，你可以捕捉实体或曲面上的关键点。你也可以使用 F4 功能键打开或关闭三维对象捕捉。
动态 UCS
选择此按钮可允许或禁止使用动态 UCS。允许动态 UCS 可确保 UCS 的 XY 平面与模型的选定面动态对齐。你也可以使用 F6 功能键打开或关闭此按钮。
选择过滤
在 AutoCAD 中，你可以使用此按钮按需过滤对象。如果你只想选择三维对象的顶点、边、面、实体历史记录或图形视图组件，则可以通过单击此按钮右侧的小箭头调用弹出按钮，并从中选择所需选项。你也可以通过选择窗口选择多个对象。
“图形视图组件”选项用于选择装配体的组件或多实体中的零件。使用此选项，你可以单独选择组件，也可以通过窗口选择。你也可以再次选择此按钮来关闭过滤器。
小控件
你可以通过从状态栏中选择此按钮来移动、旋转和缩放三维对象。当你单击此按钮右侧的小箭头时，将显示一个弹出按钮，其中包含“移动小控件”、“旋转小控件”和“缩放小控件”选项。
注释可见性
此按钮用于控制绘图区域中不支持当前注释比例的注释性对象的可见性。
自动缩放
如果选择此按钮，则会自动将所有设置为当前的注释比例添加到图形中存在的所有注释性对象。
注释比例
注释比例控制模型空间中注释性对象的大小和显示。选择此按钮后，将显示一个弹出按钮，其中包含当前图形的注释比例。
工作空间切换
在 AutoCAD 中，你可以使用状态栏右侧的“工作空间切换”按钮在不同环境或工作空间之间切换。单击“工作空间切换”按钮后，将显示一个弹出按钮，其中列出所有可用的工作空间。你可以选择所需的工作空间来调用它。你将在本章后面了解有关工作空间的更多信息。
注释监视器

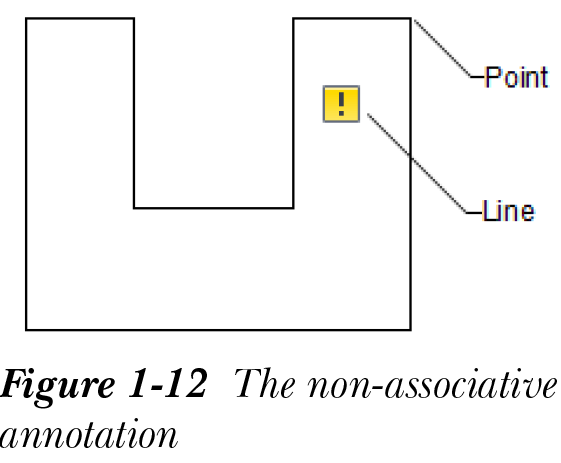

此按钮用于打开或关闭注释监视器。如果打开它，所有非关联注释都将通过在其上放置标记来高亮显示，如图 1-12 所示。
单位
此按钮显示并控制图形的单位。它有一个弹出按钮，显示可用于图形的所有单位制。
快速特性
如果在状态栏中选择此按钮时选择草绘图元，则所选图元的特性将显示在一个面板中。你可以使用 Ctrl+Shift+P 作为快捷键来切换此按钮。
锁定 UI
此按钮用于锁定/解锁工具栏、面板和窗口。
隔离对象
此按钮用于从绘图区域中隐藏或隔离对象。选择此按钮后，将显示一个包含两个选项的弹出按钮。从该弹出按钮中选择“隔离对象”选项，然后选择要隐藏或隔离的对象。要结束隔离或显示隐藏的对象，请再次单击此按钮并选择“结束对象隔离”选项。
图形性能
此按钮用于将软件的性能设置为可接受的水平。
全屏显示
此按钮位于状态栏的右侧角落。选择此按钮后，将通过隐藏除命令窗口、状态栏和菜单栏之外的所有工具栏来显示绘图区域的扩展视图。也可以通过从菜单栏中选择“视图”>“全屏显示”或使用 Ctrl+0 键来显示绘图区域的扩展视图。再次选择“全屏显示”按钮可恢复先前的显示状态。
自定义
“自定义”按钮位于状态栏的右侧角落。使用此按钮，你可以自定义在状态栏中添加或删除工具。
打印/发布详细信息报告可用
当在后台执行某些打印或发布活动时，此图标会显示在状态栏中。当你单击此图标时，将显示“打印和发布详细信息”对话框，其中提供有关打印和发布活动的详细信息。你可以通过选择对话框中的“复制到剪贴板”按钮将此报告复制到剪贴板。
管理外部参照
每当外部参照图形附着到所选图形时，“管理外部参照”图标就会显示在状态栏中。每当需要重新加载外部参照图形时，此图标会显示一条消息和警报。要查找有关图形中每个外部参照状态的详细信息以及各种外部参照之间的关系，请单击“管理外部参照”图标；将显示“外部参照”选项板。外部参照将在第 18 章“了解外部参照”中详细讨论。
