练习 7 椭圆
绘制一个椭圆，其长轴为 4 个单位，短轴为 3 个单位，绕短轴的旋转为 60 度。再绘制一个具有相同尺寸且绕长轴旋转 15 度的椭圆。
绘制椭圆弧
功能区：常用 > 绘图 > 椭圆下拉列表 > 椭圆弧 工具栏：绘图 > 椭圆弧
工具选项板：绘图 > 椭圆弧 命令：ELLIPSE > 圆弧(A)
在 AutoCAD 中，您可以通过从“绘图”面板的“椭圆”下拉列表中选择“椭圆弧”工具来绘制椭圆弧。选择此工具后，您可以指定其中一条轴的端点、从中心到另一条轴的距离以及以下信息中的任意一项：
- 圆弧的起点和端点角度。
- 圆弧的起点和包含角。
- 起点和端点参数。
请记住，对于椭圆弧，角度是从第一个点开始按逆时针方向测量的。
在本节中，您将使用下面给出的信息绘制椭圆弧。
a. 起点角度 = -45，端点角度 = 135
b. 起点角度 = -45，包含角 = 225
c. 起点参数 = @1,0，端点参数 = @1<225

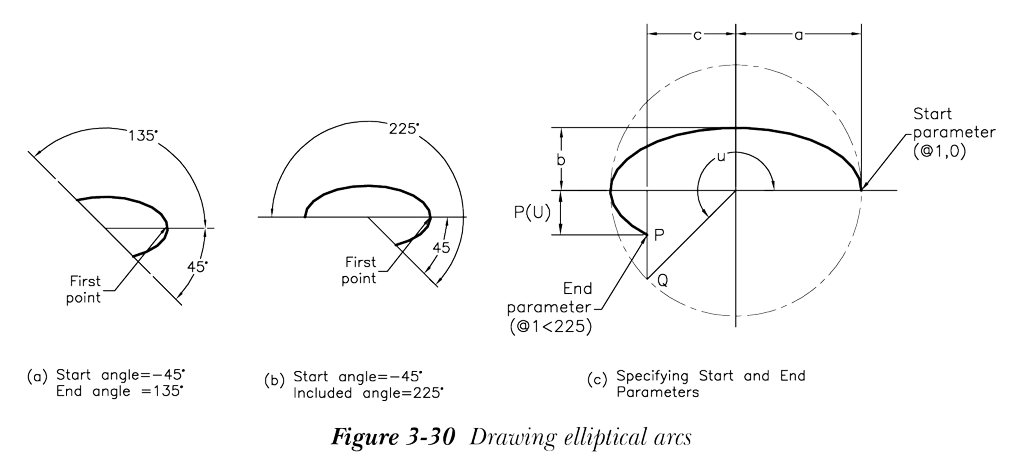

指定椭圆弧的起点和端点角度 [图 3-30(a)]
从“椭圆”下拉列表中选择“椭圆弧”工具
指定椭圆弧的轴端点或 [中心点(C)]: 选择第一个端点
如果尚未打开正交模式，请按 F8 键打开
指定轴的另一个端点: 选择第一个点左侧的第二个点
指定另一条半轴长度或 [旋转(R)]: 选择一个点或输入距离
指定起点角度或 [参数(P)]: -45
指定端点角度或 [参数(P)/包含角度(I)]: 135（圆弧结束的角度）
指定椭圆弧的起点和包含角 [图 3-30(b)]
从“椭圆”下拉列表中选择“椭圆弧”工具
指定椭圆弧的轴端点或 [中心点(C)]: 选择第一个端点
指定轴的另一个端点: 选择第一个点左侧的第二个点
指定另一条半轴长度或 [旋转(R)]: 选择一个点或输入距离
指定起点角度或 [参数(P)]: -45
指定端点角度或 [参数(P)/包含角度(I)]: I
指定圆弧的包含角度 <当前>: 225（包含角）
指定起点和端点参数 [图 3-30(c)]
从“椭圆”下拉列表中选择“椭圆弧”工具
指定椭圆弧的轴端点或 [中心点(C)]: 选择第一个端点
指定轴的另一个端点: 选择第一个点左侧的第二个端点
指定另一条半轴长度或 [旋转(R)]: 选择一个点或输入距离
指定起点角度或 [参数(P)]: P
指定起点参数或 [角度(A)]: @1,0
指定端点参数或 [角度(A)/包含角度(I)]: @1<225
