编辑块属性

可以使用多种方法编辑块属性。下面将讨论这些方法。

使用增强属性编辑器编辑属性

功能区: 插入 > 块 > 编辑属性下拉列表 > 单个

命令: EATTEDIT 工具栏: 修改 II > 编辑属性

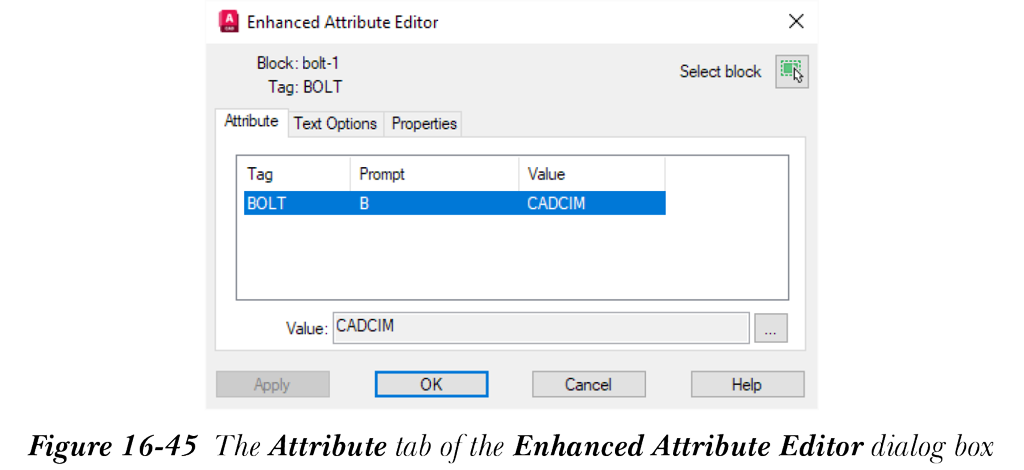

从“块”面板的“编辑属性”下拉列表中选择“单个”工具，以编辑块属性值。调用此工具时，AutoCAD 会提示您选择要编辑其值的块。选择块后，将显示“增强属性编辑器”对话框，如图 16-45 所示。此对话框允许您更改块属性的“属性”、“文字选项”和“特性”。也可以通过双击当前图形中的块或属性来调用此对话框。“增强属性编辑器”对话框显示所选块的所有属性及其特性。您可以更改所需属性的特性。如果某个属性是以“常量”模式定义的，则它不会显示在对话框中，因为常量属性值无法编辑。该对话框显示以下选项卡。

“属性”选项卡

此选项卡下的选项用于更改属性的值。此外，这里不显示属性的“模式”。块的其他属性（如“标记”、“提示”和“值”）会显示出来，如图 16-45 所示。

“文字选项”选项卡

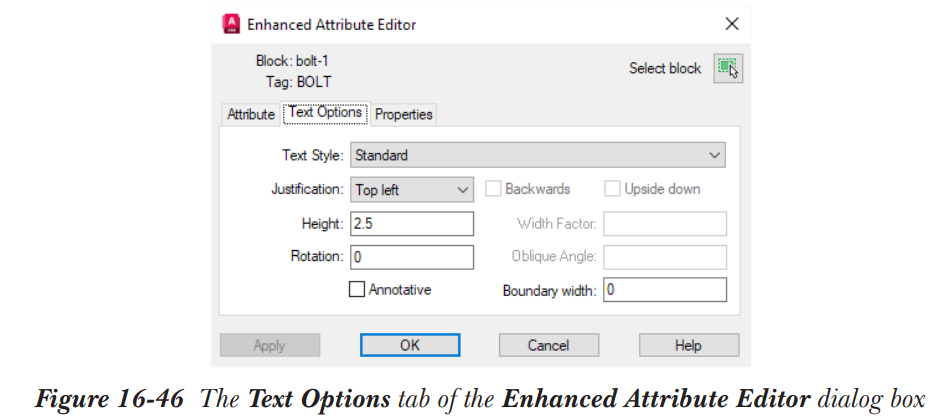

在此选项卡下，可以修改与属性文字相关的选项。这包括“文字样式”、“对正”、“高度”、“旋转”、“反向”、“倒置”、“宽度因子”、“倾斜角度”、“注释性”和“边界宽度”，如图 16-46 所示。

16-46a

“特性”选项卡

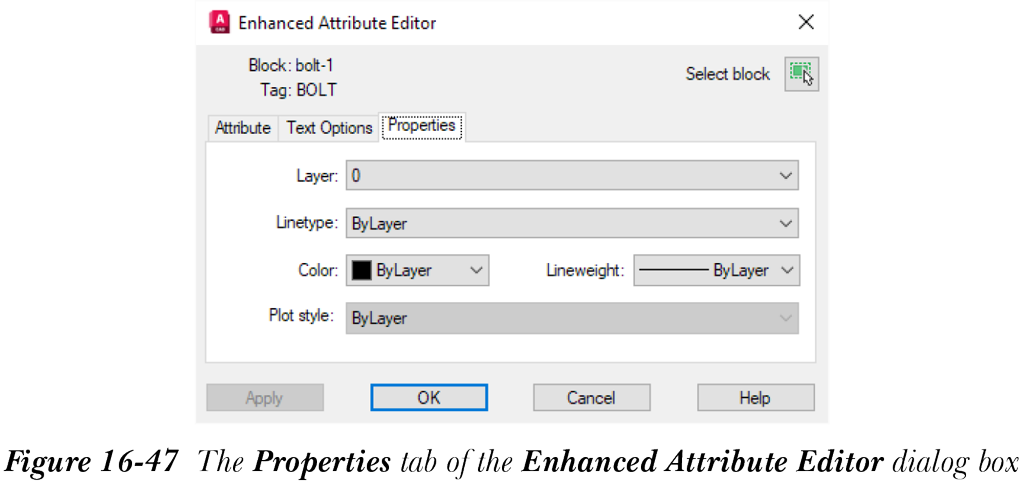

此选项卡用于编辑属性的特性，如“图层”、“线型”、“颜色”、“线宽”和“打印样式”。选择“增强属性编辑器”对话框的“特性”选项卡以显示此选项卡中的选项，如图 16-47 所示。

使用“编辑属性”对话框编辑属性

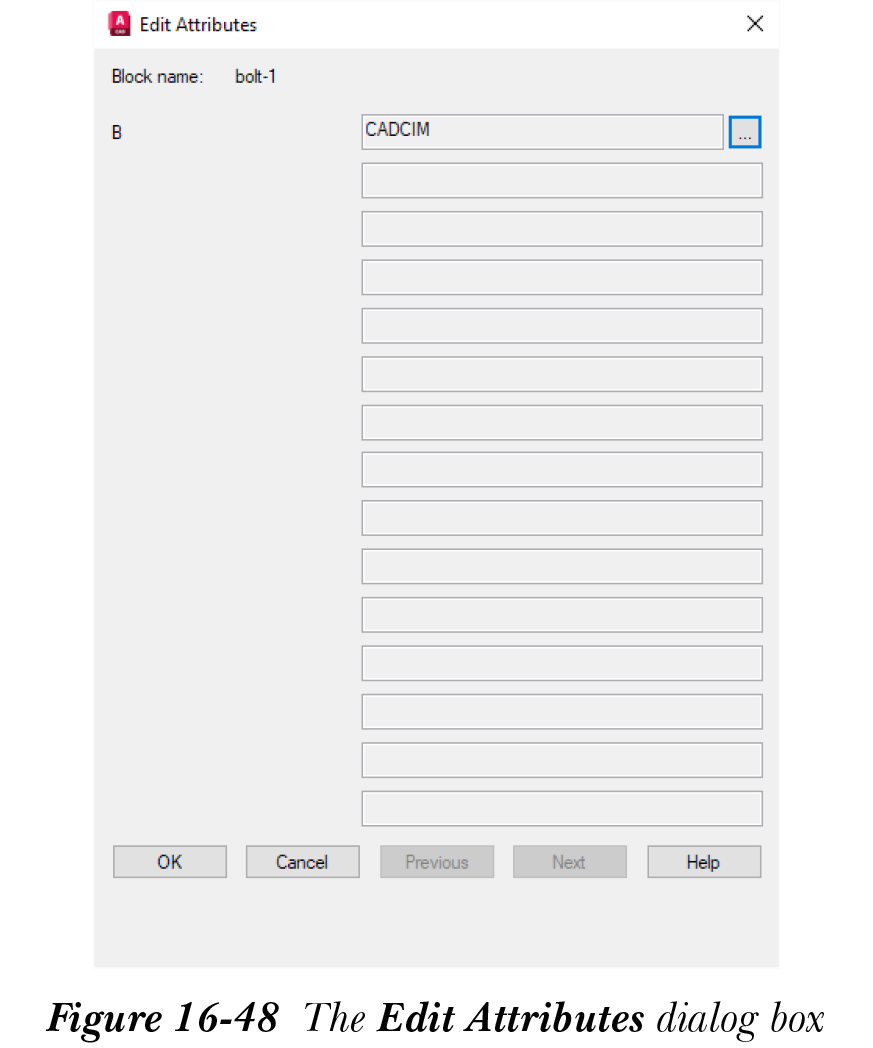

ATTEDIT 命令用于通过“编辑属性”对话框编辑块属性值。调用此命令；AutoCAD 会提示您选择要编辑其值的块。选择块后，将显示“编辑属性”对话框，如图 16-48 所示。

该对话框与“输入属性”对话框类似，显示所选块的提示和属性值。如果某个属性是以“常量”模式定义的，则它不会显示在对话框中，因为常量属性值无法编辑。要进行任何更改，请选择现有值，然后在相应的编辑框中输入新值。完成修改后，选择“确定”按钮。所选块中的属性值将被更新。

如果所选块没有属性，AutoCAD 将显示警告消息“该块没有可编辑的属性”。同样，如果所选对象不是块，AutoCAD 也会显示警告消息“该对象不是块”。

注意

不能使用 ATTEDIT 命令对属性值进行全局编辑，也不能修改属性值的位置、高度或样式。全局编辑可以使用 -ATTEDIT 命令执行，这将在下一节中讨论。

示例 4

在本示例中，您将从“属性”面板的“编辑属性”下拉列表中选择“单个”工具，以更改位于 Room-1 中的第一台计算机的属性（150 MB 改为 2.1 GB）。

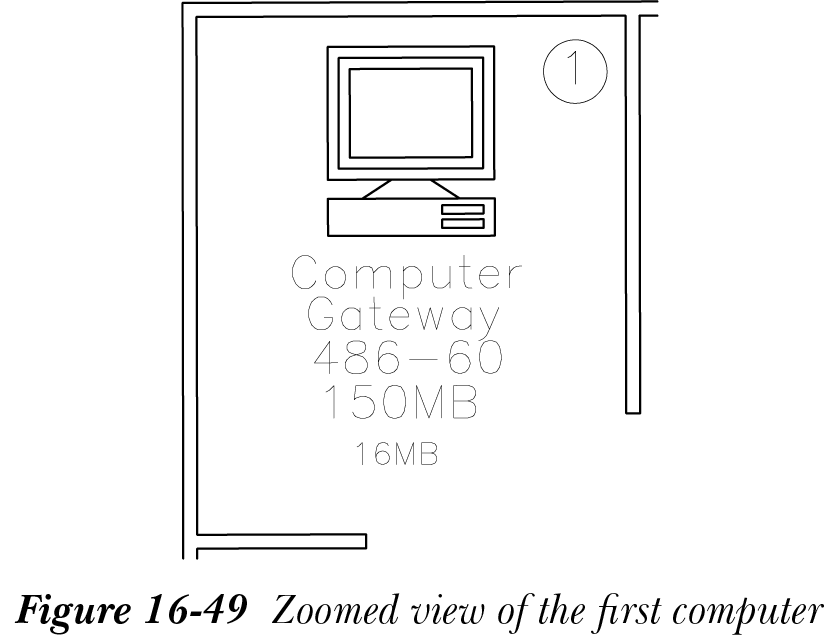

打开在示例 2 中创建的图形。该图形有六个带属性的块。块的名称为 COMP，并定义了五个属性。其中一个属性是不可见的。放大图形，使第一台计算机显示在屏幕上，参见图 16-49。

从“插入 > 块 > 编辑属性”下拉列表中选择“单个”工具；系统将提示您选择块。选择位于 Room-1 中的计算机。将显示“增强属性编辑器”对话框，其中显示属性提示和值，参见图 16-45。
编辑这些值，在对话框中依次选择“应用”和“确定”按钮。退出对话框后，属性值将被更新。

提示

您也可以使用 FIND 命令替换属性。可以通过在指针输入处输入 FIND 来调用此命令。调用此命令时，将显示“查找和替换”对话框。

属性的全局编辑

功能区: 插入 > 块 > 编辑属性下拉列表 > 多个命令: -ATTEDIT

从“块”面板的“编辑属性”下拉列表中选择“多个”工具，以独立于包含属性参照的块来编辑属性值。例如，如果有两个块 COMPUTER 和 TABLE，其属性值为 PRICE，您可以独立于参照这些值的块来全局编辑此值（PRICE）。您也可以一次编辑一个属性值。例如，您可以编辑块 TABLE 的属性值（PRICE），而不影响另一个块 COMPUTER 的值。从“编辑属性”下拉列表中选择“多个”工具时，AutoCAD 将显示以下提示：


是否一次编辑一个属性? [是(Y)/否(N)] : N

如果在此提示下输入 N，则表示您要对属性进行全局编辑。但是，您可以通过块名、标记名、属性值以及属性在屏幕上的可见性来限制属性的编辑。

仅编辑可见属性

选择全局编辑后，AutoCAD 将显示以下提示：


是否仅编辑屏幕上可见的属性? [是(Y)/否(N)] : Y

如果在此提示下输入 Y，AutoCAD 将仅编辑那些可见并显示在屏幕上的属性。这些属性可能并非以“不可见”模式定义，但如果它们未显示在屏幕上，则不可见，无法编辑。例如，如果放大图形，某些属性可能不会显示在屏幕上。由于这些属性未显示在屏幕上，因此它们不可见，无法选择进行编辑。

编辑所有属性

如果在前述提示下输入 N，AutoCAD 将从图形屏幕切换到文本屏幕，并显示消息：“图形随后必须重生成”。

现在，AutoCAD 将编辑所有属性，即使它们不可见或未显示在屏幕上。此外，您对属性值所做的更改不会立即反映出来。相反，在您完成命令后，属性值将被更新，图形将被重生成。

编辑特定块

尽管您选择了全局编辑，但可以通过在提示下输入块名，将属性的编辑限制在特定块中。例如，


输入块名定义 <*>: COMP

当您输入块名时，AutoCAD 将编辑具有给定块（COMP）参照的属性。您也可以使用通配符指定块名。如果要编辑所有定义了属性的块中的属性，请按 Enter 键。

编辑具有特定属性标记名的属性

与块类似，您可以将属性编辑限制在具有指定标记名的那些属性值中。例如，如果要编辑标记名为 MAKE 的属性值，请在以下 AutoCAD 提示下输入标记名：


输入属性标记定义 <*>: MAKE

当您指定标记名时，AutoCAD 将不编辑具有不同标记名的属性，即使所编辑的值相同。您也可以使用通配符指定标记名。如果要编辑具有任意标记名的属性，请按 Enter 键。

编辑具有特定属性值的属性

与块和属性标记名类似，您可以将属性编辑限制在指定的属性值中。例如，如果要编辑值为 100 MB 的属性值，请在以下 AutoCAD 提示下输入该值：


输入属性值定义 <*>: 100MB

当您指定属性值时，AutoCAD 将不编辑具有不同值的属性，即使标记名和块定义相同。您也可以使用通配符指定属性值。如果要编辑具有任意值的属性，请按 Enter 键。

有时属性的值为空，这些值不可见。如果要选择空值进行编辑，请确保未将全局编辑限制为可见属性。要编辑空属性，请在以下提示下输入：


输入属性值定义 <*>:

输入此信息后，AutoCAD 将提示您选择属性。您可以通过选择单个属性或使用一种对象选择选项（窗口、交叉或逐个）来选择属性。


选择属性: 仅选择平行于当前 UCS 的属性值。

选择属性后，AutoCAD 将提示您输入要更改的字符串和新字符串。字符串是一系列连续字符。它也可以是文字的一部分。AutoCAD 将检索属性信息，对其进行编辑，然后更新属性值。


输入要更改的字符串: 输入要修改的值。

输入新字符串: 输入新值。

以下是选择“多个”工具后的完整命令提示序列。假定编辑是全局的，并且仅针对可见属性。


是否一次编辑一个属性? [是(Y)/否(N)] : N

是否仅编辑屏幕上可见的属性? [是(Y)/否(N)] : N

图形随后必须重生成。

输入块名定义 <*>:

输入属性标记定义 <*>:

输入属性值定义 <*>:

已选定 n 个属性。

输入要更改的字符串: 输入要修改的值。

输入新字符串: 输入新值。

注意

除非控制系统变量 REGENAUTO 关闭（它控制图形的自动重生成），否则 AutoCAD 将在命令结束时自动重生成图形。
如果使用“多个”工具选择以“常量”模式定义的属性，则提示将显示“找到 0 个”，因为以“常量”模式定义的属性不可编辑。

示例 5

在本示例中，您将使用示例 2 中的图形来编辑下表中高亮显示的属性值。标记名在表格顶部给出（ITEM、MAKE、PROCESSOR、HD、RAM）。RAM 值在图形中不可见。

ITEM MAKE PROCESSOR HD RAM

COMP Computer Gateway 486-60 150 MB 16 MB

COMP Computer Zenith 486-30 100 MB 32 MB

COMP Computer IBM 386-30 80 MB 8 MB

COMP Computer Dell 586-60 450 MB 64 MB

COMP Computer CAD-CIM Pentium-90 100 Min 32 MB

COMP Computer CAD-CIM Unknown 600 MB Standard

对上表中高亮显示的属性值进行以下更改。

将 Unknown 改为 Pentium。
将 CAD-CIM 改为 Compaq。
对于所有标记名为 RAM 的属性值，将 MB 改为 Meg。（不应更改标记名为 HD 的值。）

将属性值从 Unknown 改为 Pentium 需要执行以下步骤。

从“插入 > 块 > 编辑属性”下拉列表中选择“多个”工具，并在下一个提示下输入 N，然后按 Enter 键，如下所示。


是否一次编辑一个属性? [是(Y)/否(N)] : N

您只需编辑屏幕上可见的那些属性，因此在以下提示下按 Enter 键：


是否仅编辑屏幕上可见的属性? [是(Y)/否(N)] :

如表所示，这些属性属于单个块 COMP。一个图形可能有多个块。要将属性编辑限制在仅 COMP 块，请在下一个提示下输入块名（COMP）。


输入块名定义 <*>: COMP

在接下来的两个提示下，输入属性标记名和属性值定义。当您输入这两个值时，将仅编辑具有指定标记名和属性值的那些属性。


输入属性标记定义 <*>: Processor

输入属性值定义 <*>: Unknown

输入这些值后，AutoCAD 将提示您选择属性。使用任意对象选择选项选择所有块。AutoCAD 将搜索满足给定条件的属性（属性属于块 COMP，属性具有标记名 Processor，且属性值为 Unknown）。一旦 AutoCAD 找到此类属性，它们将被高亮显示。

在接下来的两个提示下，输入要更改的字符串，然后输入新字符串。


输入要更改的字符串: Unknown

输入新字符串: Pentium

以下是将计算机的制造商从 CAD-CIM 改为 Compaq 的命令提示序列：


选择“多个”工具。

是否一次编辑一个属性? [是(Y)/否(N)] : N

正在对属性值执行全局编辑。

是否仅编辑屏幕上可见的属性? [是(Y)/否(N)] :

输入块名定义 <*>: COMP

输入属性标记定义 <*>: MAKE

输入属性值定义 <*>:

选择属性: 使用任意选择方法选择属性。

已选定 n 个属性。

选择属性:

输入要更改的字符串: CAD-CIM

输入新字符串: Compaq

以下是将 MB 改为 Meg 的命令提示序列：


选择“多个”工具。

是否一次编辑一个属性? [是(Y)/否(N)] : N

正在对属性值执行全局编辑。

在下一个提示下，您必须输入 N，因为您要编辑的属性（标记名 RAM）在屏幕上不可见。


是否仅编辑屏幕上可见的属性? [是(Y)/否(N)] : N

图形随后必须重生成。

输入块名定义 <*>: COMP

在下一个关于标记定义的提示下，您必须指定标记名，因为文字字符串 MB 也出现在硬盘大小中（标记名 HD）。如果不输入标记名，AutoCAD 将把所有 MB 属性值改为 Meg。


输入属性标记定义 <*>: RAM

输入属性值定义 <*>:

已选定 n 个属性

输入要更改的字符串: MB

输入新字符串: Meg

从“块”面板中选择“显示所有属性”工具以显示不可见属性。

注意

您也可以使用 -ATTEDIT 命令逐个编辑属性值。使用此命令可以更改属性值、位置、高度、角度、样式、图层和颜色。

示例 6

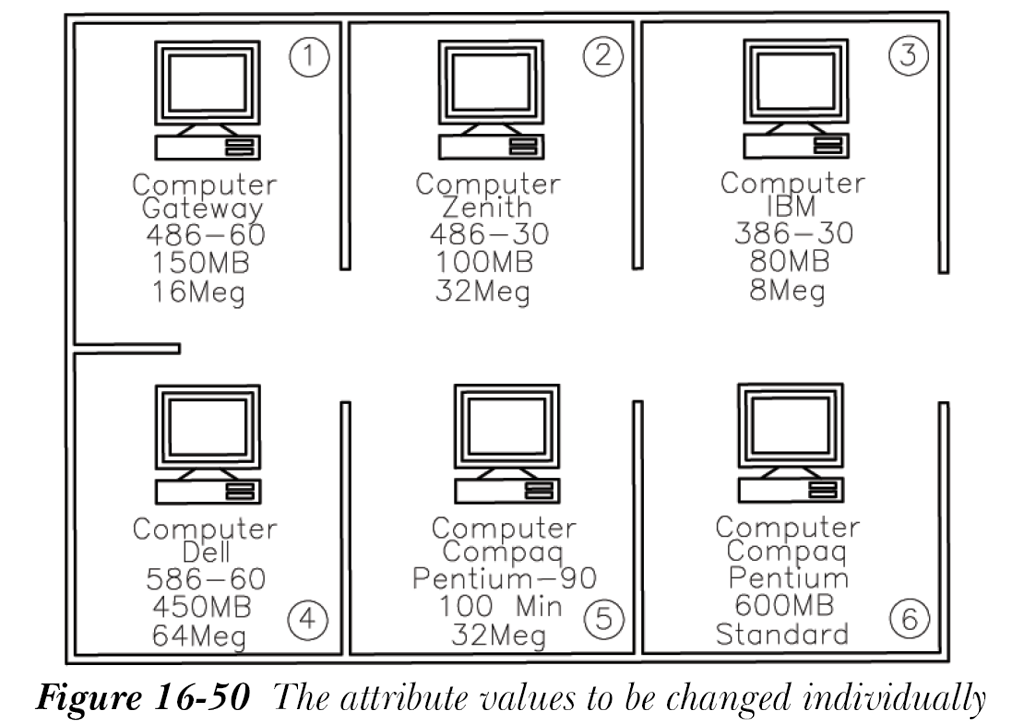

在本示例中，您将使用示例 5 的图形逐个编辑属性，参见图 16-50。对属性值进行以下更改：

a. 将属性值 100 Min 改为 100 MB。

b. 将所有标记名为 RAM 的属性高度改为 0.075 个单位。

加载您在示例 5 中保存的图形。
双击图形中的 100Min 属性值；“增强属性编辑器”对话框将显示。
在“值”编辑框中，将 100 Min 改为 100MB。选择“应用”，然后选择“确定”。
要更改属性文字的高度，请双击图形中 RAM 的值；“增强属性编辑器”对话框将显示。
在对话框中，选择“文字选项”选项卡，然后在“高度”编辑框中将高度改为 0.075。
选择“应用”，然后选择“确定”。
使用步骤 5 和 6 中遵循的过程更改其他属性值的高度。
