填充块和外部参照图形

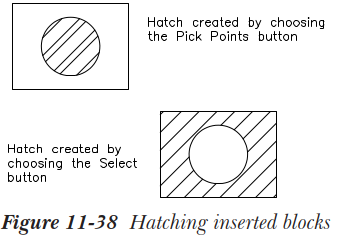

当对插入的块和外部参照图形应用图案填充时，其内部结构被视为块或外部参照图形由独立对象组成。这意味着，如果您插入了一个由矩形内的圆组成的块，并且希望填充内部圆，则需要调用“图案填充”工具，然后在圆内指定一个点以生成图案填充，参见图 11-38。但是，如果从“图案填充创建”选项卡的“边界”面板中选择“选择”选项，系统将提示您选择对象。选择一个对象；整个块将被选中并创建图案填充，如图 11-38 所示。
当外部参照图形时，可以填充图形中任何可见的部分。此外，如果填充外部参照图形，然后使用 XCLIP 命令对其进行剪裁，图案填充不会被剪裁，但图案填充边界关联性将被删除。同样，当拆离外部参照图形时，图案填充及其边界不会被拆离，但图案填充边界关联性将被删除。
