注释比例

注释比例

注释比例是一项功能，允许您控制模型空间中注释性对象的大小。

通常，用于计算模型空间中注释性对象高度的公式为：

模型空间中注释性对象的高度 = 注释比例 X 图纸空间中注释性对象的高度。

例如，如果您需要在图纸上创建一个高度为 1/4" 的注释性对象，并假设注释比例设置为 1/2" = 1'（意味着 1" = 2'，或 1' = 24"）。那么，模型空间中对象的高度将为 1/4" X 24" = 6"，并且该对象将在模型空间中以其高度等于 6" 显示。

注意

上述计算由 AutoCAD 自动执行，此处解释是为了使概念清晰。

指定注释性特性和注释比例

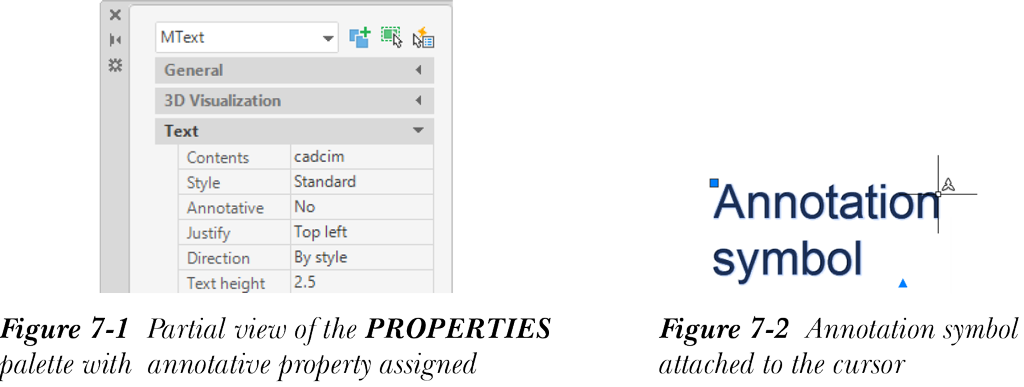

您可以通过多种方式为对象指定注释性特性。借助对话框绘制的对象（多行文字、图案填充、块和属性）在其各自的对话框中都有“注释性”复选框。您也可以创建注释性样式，使用该样式创建的所有对象将自动具有注释性特性。使用命令提示创建的对象可以在创建后通过“特性”选项板转换为注释性。您也可以通过“特性”选项板覆盖单个对象的注释性特性，参见图 7-1。

所有注释性对象都用附着到光标的注释性符号表示。当您将光标移到注释性对象上时，注释性符号开始滚动，参见图 7-2。所有注释性样式都用显示在光标旁边的相同注释性符号表示。

要在模型空间中工作时指定注释比例，请选择显示在状态栏右侧的“当前视图的注释比例”按钮；将显示一个弹出列表。从弹出列表中选择所需的注释比例。此弹出列表显示 33 个常用的英制和公制比例，此列表也可以自定义。在这些比例中，默认选中 1:1 注释比例。要更改默认注释比例，请在命令提示下输入 CANNOSCALE 并指定新的注释比例。要在视口中工作时指定注释比例，请先选择一个视口，然后指定注释比例。

自定义注释比例

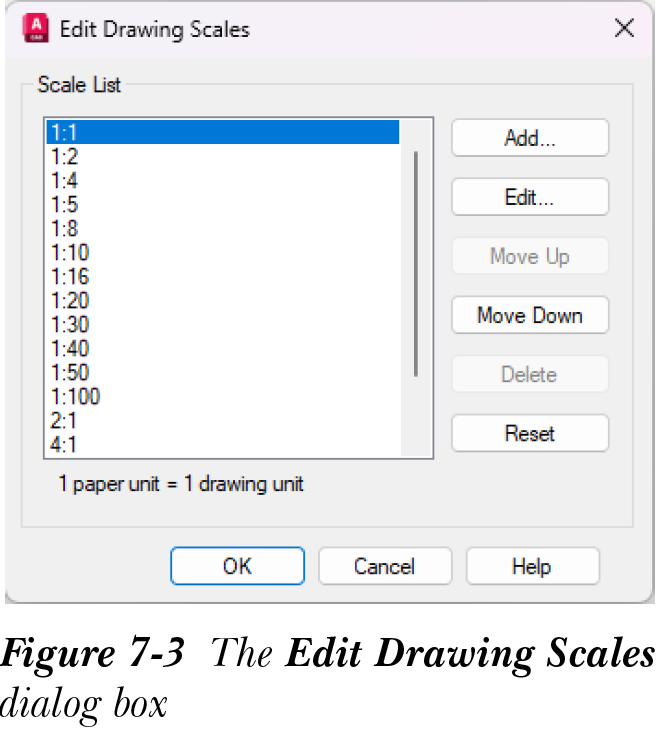

在任何图形中，只使用少数几个注释比例。因此，您可以根据需要从列表中删除不需要的比例。要自定义注释比例列表，请从单击状态栏中的“当前视图的注释比例”按钮时显示的弹出列表中选择“自定义”选项；将显示“编辑图形比例”对话框，如图 7-3 所示。使用此对话框，您可以添加、修改、删除、更改显示比例的顺序以及恢复默认比例列表。

注意

您不能删除已用于在图形中绘制注释性对象的注释比例。
