绘制圆弧

功能区：常用 > 绘图 > 圆弧下拉列表工具栏：绘图 > 圆弧

菜单栏：绘图 > 圆弧命令：ARC/A

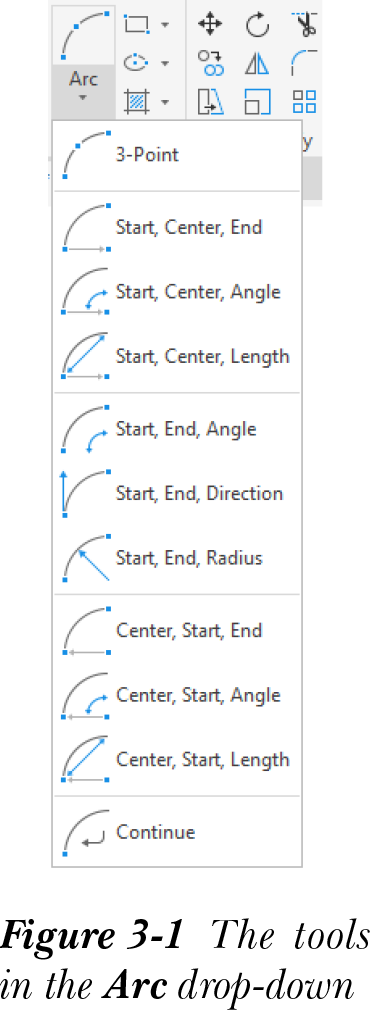

圆弧定义为圆的一部分。在 AutoCAD 中，圆弧是通过使用功能区“绘图”面板中“圆弧”下拉列表里提供的工具来绘制的，参见图 3-1。您可以根据已知参数来选择工具。请记住，上次用于创建圆弧的工具将显示在“绘图”面板中。绘制圆弧的方法将在下面讨论。

通过指定三点绘制圆弧

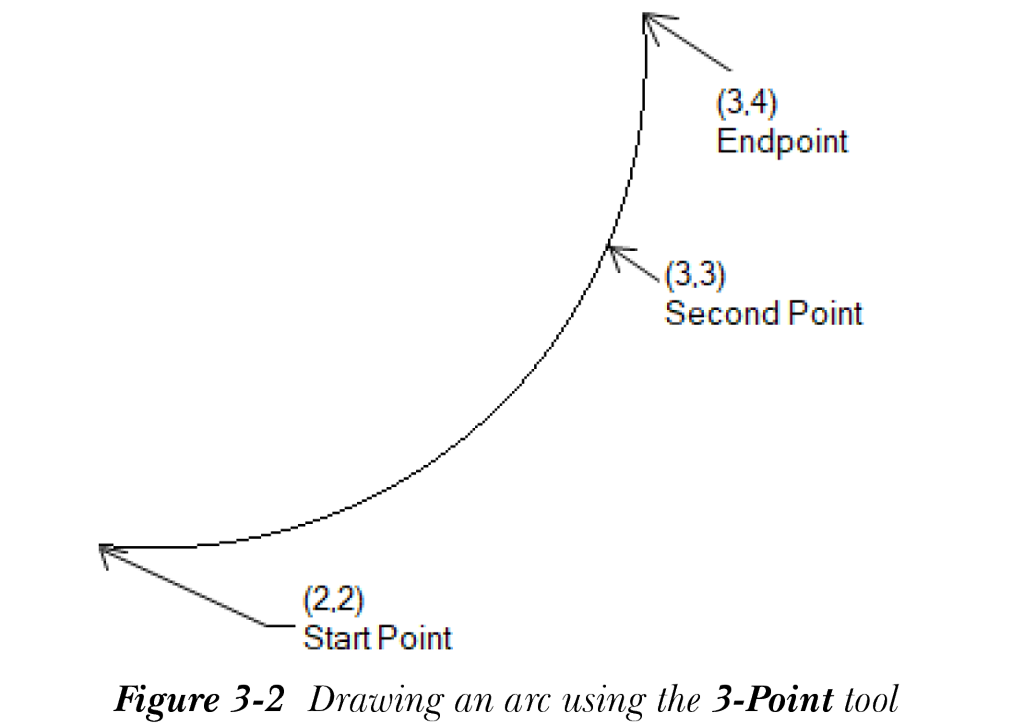

要通过指定起点、端点以及圆弧上的另一点来绘制圆弧，请从“绘图”面板的“圆弧”下拉列表中选择“三点”工具，参见图 3-1。执行此操作后，系统将提示您指定起点。指定第一个点或输入第一个点的坐标。然后，指定圆弧的第二个点和端点，参见图 3-2。

以下是通过指定三点绘制圆弧的提示序列（您也可以使用鼠标指定点）。

从“绘图”面板的“圆弧”下拉列表中选择“三点”工具（确保动态输入已关闭）


指定圆弧的起点或 [圆心(C)]: 2,2

指定圆弧的第二个点或 [圆心(C)/端点(E)]: 3,3

指定圆弧的端点: 3,4
