练习 12
设置单位
根据以下规格为图形设置单位。
- 将单位设置为建筑，最小分数的分母等于 16。
- 将角度测量设置为度/分/秒，角度显示的小数位数为 0d00'。
- 将方向设置为 0 度（东），角度测量方向设置为逆时针（角度按逆时针方向测量为正）。

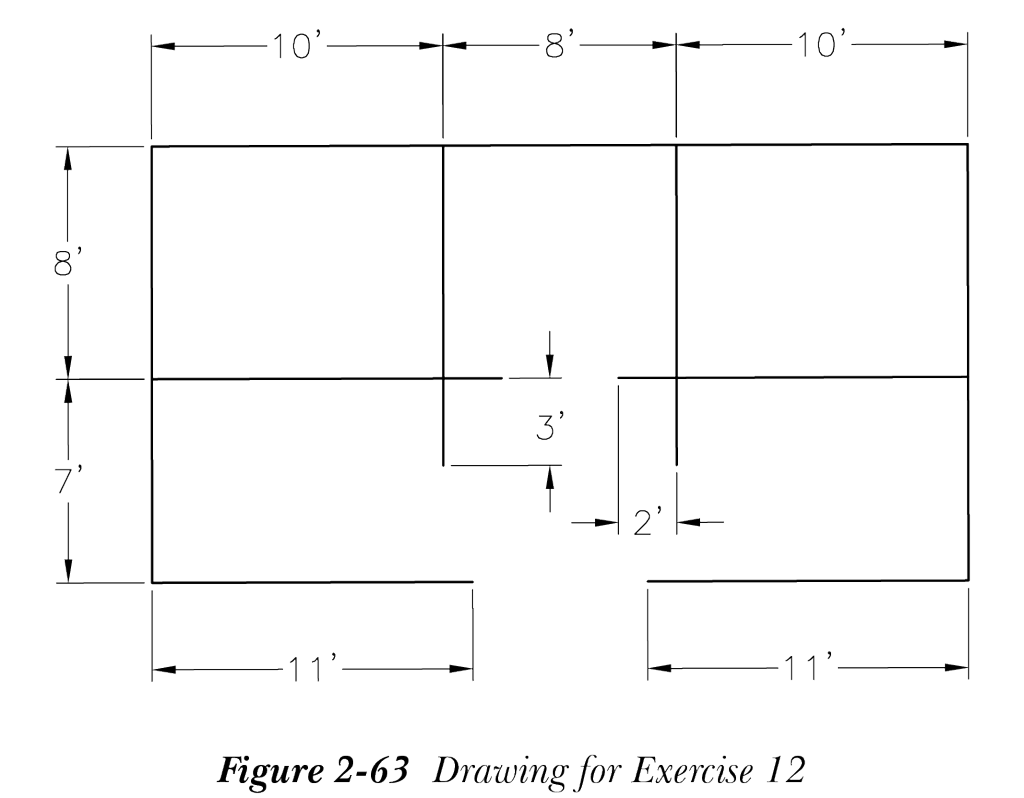

根据图 2-63，确定并设置图形的界限。此图形的比例为 1/4" = 1'。在图形周围留出足够的空间用于标注和标题栏。（提示：比例因子 = 48，所需图纸尺寸为 12 x 9；因此，界限为 12 X 48, 9 X 48 = 576, 432。展开缩放下拉列表，然后选择“全部缩放”工具以显示新的界限。）
