图案填充

图案填充

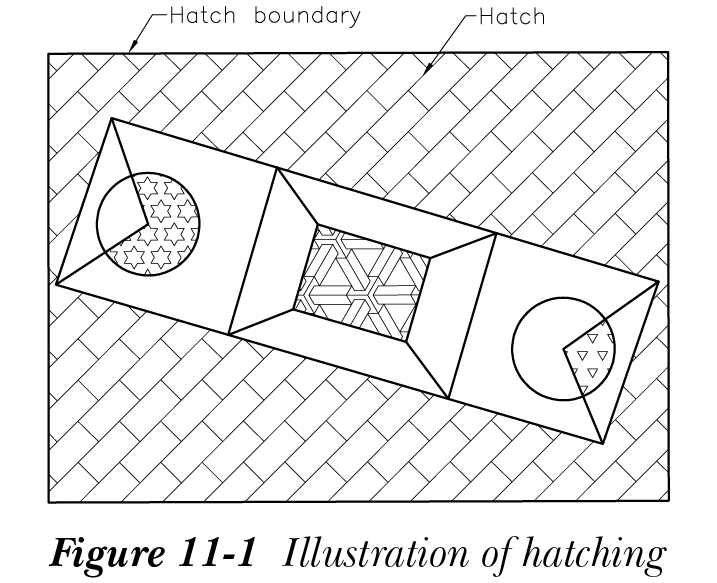

在许多图形中，例如实体的剖视图，剖面区域需要用某种图案填充。不同的填充图案可以区分对象的不同部分或组件。此外，对象的制作材料也可以通过填充图案来表示。你还可以在图形中使用这些填充图案来渲染建筑物的建筑立面图，或表示地形图和等高线图中的不同高度。用图案填充对象称为图案填充，参见图 11-1。此图案填充过程可以通过使用“主页”选项卡“绘图”面板中的图案填充工具或工具选项板来完成。

在使用图案填充工具之前，你需要了解与图案填充相关的术语。下面解释其中一些术语。

图案填充图案

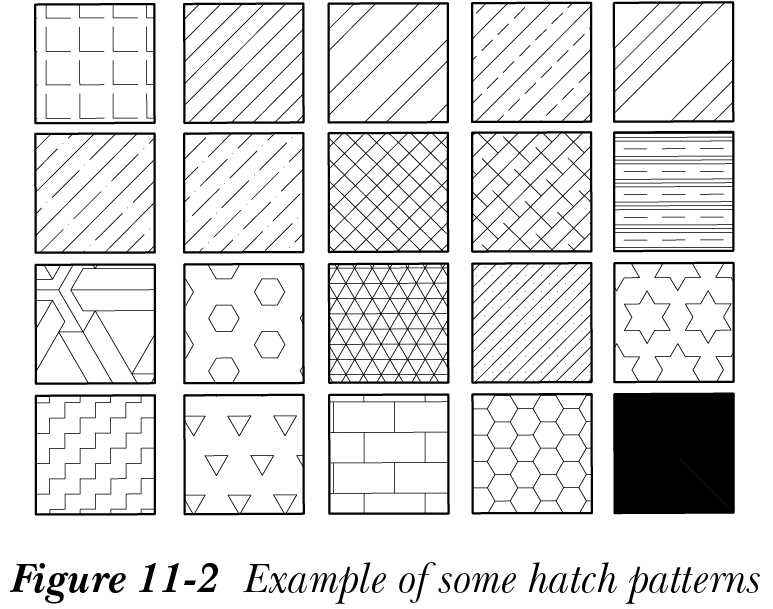

AutoCAD 支持多种图案填充图案，参见图 11-2。每个图案填充图案由一条或多条填充线或实体填充组成。这些线以指定的角度和间距放置。你可以更改填充线之间的角度和间距。根据需要，这些线可以断开为点和短划线，也可以是连续的。图案填充图案会根据需要修剪或重复，以精确填充指定区域。组成图案填充的线绘制在当前绘图平面中。图案填充背后的基本机制是：生成你所指定图案的线对象，并将其合并到图形中的所需区域。尽管一个图案填充可以包含许多线，但 AutoCAD 通常将它们组合成一个内部生成的对象，并在所有实际用途中使用它们。例如，如果你想执行编辑操作，如删除图案填充，你只需选择图案填充上的任意点并按 Enter 键；整个图案将被删除。如果你想将图案分解为单独的线以进行编辑，可以使用“主页”选项卡“修改”面板中的分解工具。

图案填充边界

图案填充可用于由边界围住的图形部分。此边界可以是直线、圆、圆弧、多段线、三维面或其他对象，并且每个边界对象至少有一部分必须显示在活动视口中。
