圆角草图

圆角草图

功能区: 常用 > 修改 > 圆角下拉列表 > 圆角 工具栏: 修改 > 圆角

命令: FILLET/F

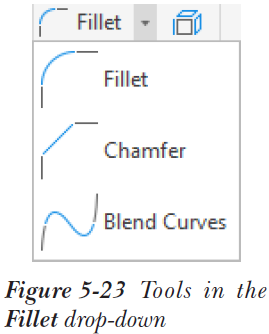

模型中的边通常进行圆角处理以减少应力集中区域。圆角工具帮助你在形成尖角顶点的两个实体之间形成圆角。结果,创建一条连接两个对象的光滑圆弧。也可以在两条相交或平行直线以及不相交且不平行的直线、圆弧、多段线、构造线、射线、样条曲线、圆和真椭圆之间创建圆角。创建的圆角弧将与两个所选实体相切。默认圆角半径为 0.0000。因此,调用此工具后,你首先需要指定半径值。从“修改”面板的圆角下拉列表中选择圆角工具(图 5-23)时显示的提示序列如下。

5-23


当前设置: 模式= 修剪,半径= 0.0000

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:

使用半径选项创建圆角

你创建的圆角取决于指定的半径距离。默认半径为 0.0000。你可以输入距离或指定两个点。你输入的新半径将成为默认半径,并在更改之前一直有效。请注意,FILLETRAD 系统变量控制并存储当前圆角半径。此变量的默认值为 0.0000。调用圆角工具时显示的提示序列如下。


选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: R

指定圆角半径 <当前>: 输入一个值或按 Enter 键接受当前值

使用选择第一个对象选项创建圆角

这是对两个对象进行圆角的默认方法。顾名思义,它提示选择圆角所需的第一个对象。使用此选项的提示序列如下。


当前设置: 模式= 修剪,半径= 当前值

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: 指定第一个对象

选择第二个对象或按住 Shift 键选择要应用角点的对象或 [半径(R)]: 选择第二个对象或按住 Shift 键选择对象以创建尖角

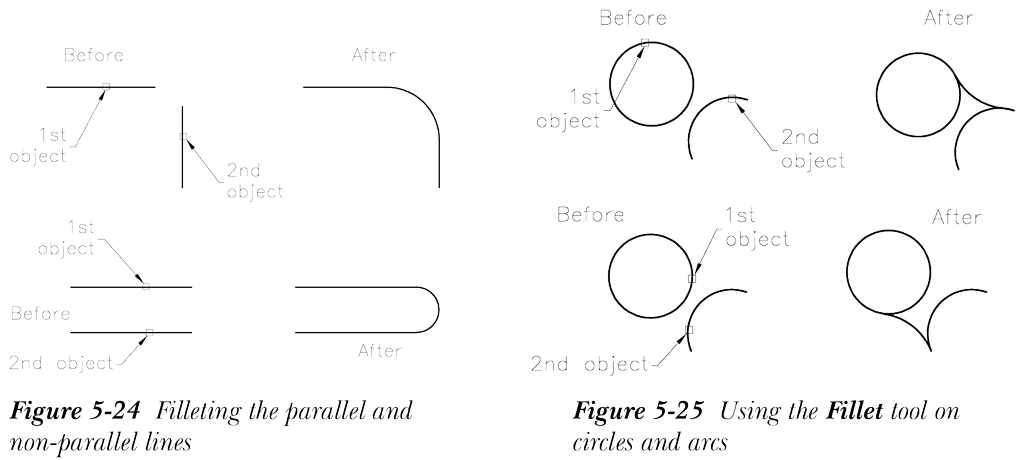

圆角工具也可用于封盖两条平行以及非平行直线的端部,参见图 5-24。封盖是一个半圆,其半径等于两条平行直线之间距离的一半。当你选择两条平行直线进行圆角时,封盖距离会自动计算。你可以使用窗口、交叉或 Last 选项选择直线,但为避免意外结果,请逐个拾取对象进行选择。此外,对于可能有多个圆角可能性的圆弧和圆,通过拾取对象进行选择也是必要的。它们将在最靠近所选点的位置进行圆角,如图 5-25 所示。

使用修剪选项创建圆角

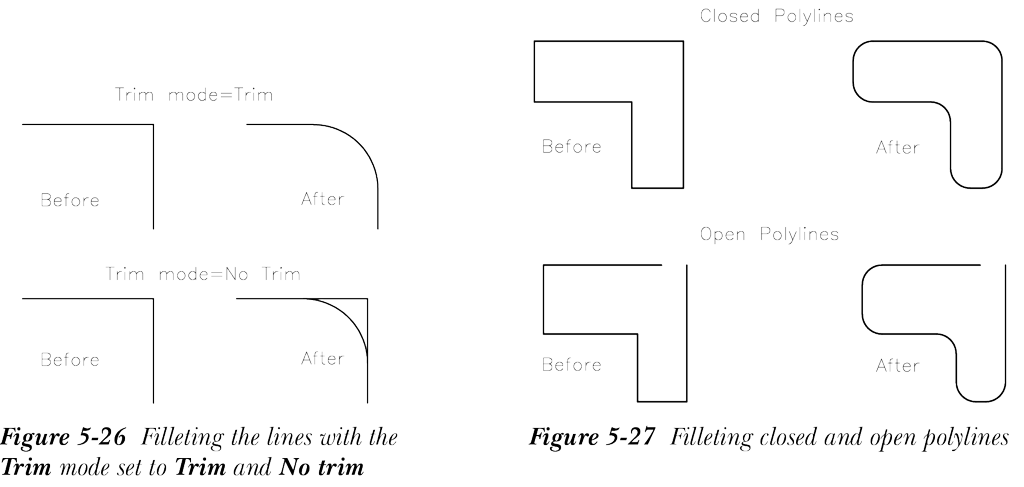

创建圆角时,会创建一条圆弧,所选对象在圆角端点处被修剪或延伸。这是因为修剪模式设置为修剪。如果设置为不修剪,则对象保持原样。图 5-26 显示了在修剪模式设置为修剪和不修剪时进行圆角的模型。提示序列如下。


选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: T

输入修剪模式选项 [修剪(T)/不修剪(N)] <当前>: 输入 T 修剪边,输入 N 保持边不变。你也可以从动态预览中选择所需选项

使用多段线选项创建圆角

如果对象是使用多段线或矩形工具创建的,则该对象将是多段线。你可以使用圆角工具的多段线选项对多段线中的所有尖角进行圆角,如图 5-27 所示。在指定圆角半径后选择此选项,系统将提示你选择一条多段线。选择多段线;多段线的所有顶点将以相同的圆角半径进行圆角。使用此选项的提示序列如下。


当前设置: 模式= 当前,半径= 当前

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: P

选择二维多段线或 [半径(R)]: 选择多段线

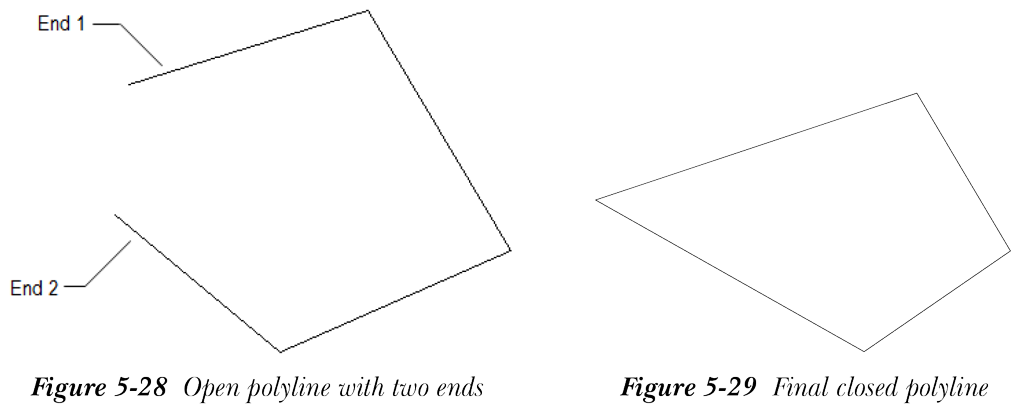

在 AutoCAD 中,你可以使用圆角工具闭合多段线。为此,请从“常用”选项卡“修改”面板的圆角下拉列表中选择圆角工具,然后选择多段线的两个开放端;所选多段线将闭合并形成一个角点。图 5-28 显示了一条开放多段线,图 5-29 显示了选择开放实体后的闭合多段线。


使用多个选项创建圆角

当你调用圆角工具时,默认情况下,仅在一对实体之间创建圆角。但是,借助多个选项,你可以为多对实体添加圆角。选择此选项后,系统将提示你选择第一个对象,然后选择第二个对象。选择两个对象后,将在这两个实体之间创建圆角,并再次提示你选择第一个对象,然后选择第二个对象。此提示将持续,直到你按 Enter 键终止圆角工具。请注意,你可以使用放弃选项撤销创建的圆角。使用此选项的提示序列如下。


当前设置: 模式= 修剪,半径= 当前

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: M

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: 指定一组中的第一个对象

选择第二个对象或按住 Shift 键选择要应用角点的对象或 [半径(R)]: 选择第二个对象或按住 Shift 键选择对象以创建尖角

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: 指定另一组中的第一个对象

选择第二个对象或按住 Shift 键选择要应用角点的对象或 [半径(R)]: 选择第二个对象或按住 Shift 键选择对象以创建尖角

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: 指定另一组中的第一个对象或按

使用不同 UCS 对对象进行圆角

圆角工具也可以对不在当前 UCS 平面中的对象进行圆角。要为这些对象创建圆角,AutoCAD 会自动透明地更改 UCS,以便在所选对象之间生成圆角。

设置 TRIMMODE 系统变量

TRIMMODE 系统变量消除了圆角工具的任何尺寸限制。通过将 TRIMMODE 设置为 0,你可以在不实际切割现有几何体的情况下创建任意大小的圆角。此外,圆角半径也没有限制。这意味着圆角半径可以大于正在圆角的一个或两个对象。此变量的默认值为 1。

注意

TRIMMODE = 0 在不切割现有几何体的情况下进行圆角或倒角。

TRIMMODE = 1 延伸或修剪几何体。
