将约束应用于块

将约束应用于块

在创建装配图时，您可能需要一些具有相同几何形状但尺寸不同的零件。如果您可以在块表中控制这些约束，AutoCAD 允许您使用几何约束和动态约束来创建这些零件的图形。请注意，您需要在块编辑器中为块应用几何约束和动态约束。

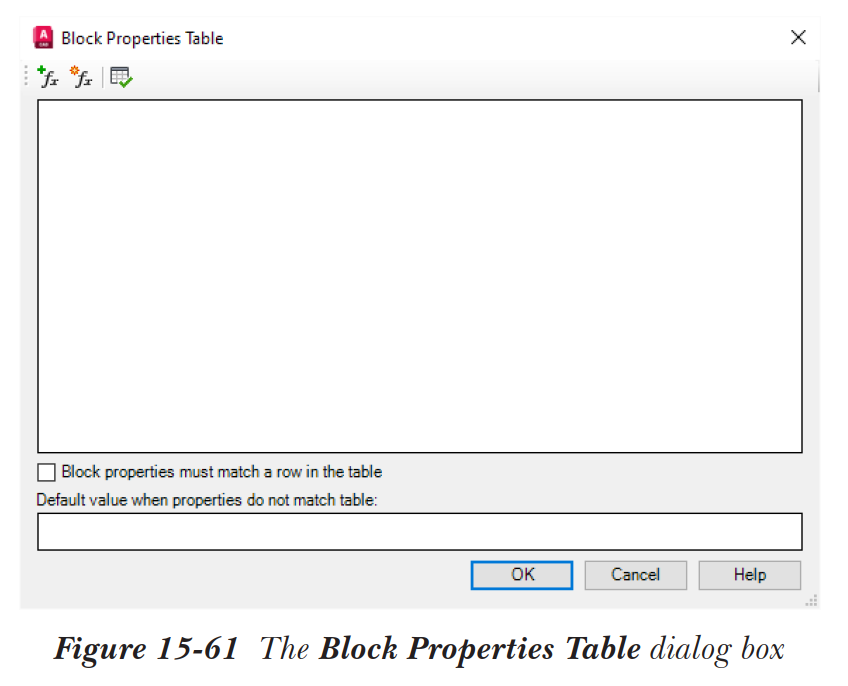

要创建具有相同几何形状但尺寸不同的零件，请绘制零件的草图，然后将其转换为块。接下来，调用块编辑器来编辑该块。在块编辑器中，应用必要的几何约束和尺寸约束，并使草图成为完全约束的草图。现在，从“块编辑器”选项卡的“标注”面板中选择“块表”工具；系统将提示您指定参数的位置。指定一个合适的位置；系统将提示您指定夹点数。如果您输入 0，则绘图区域中不会显示夹点。建议至少有一个夹点。指定夹点数后，将显示“块特性表”对话框，如图 15-55 所示。

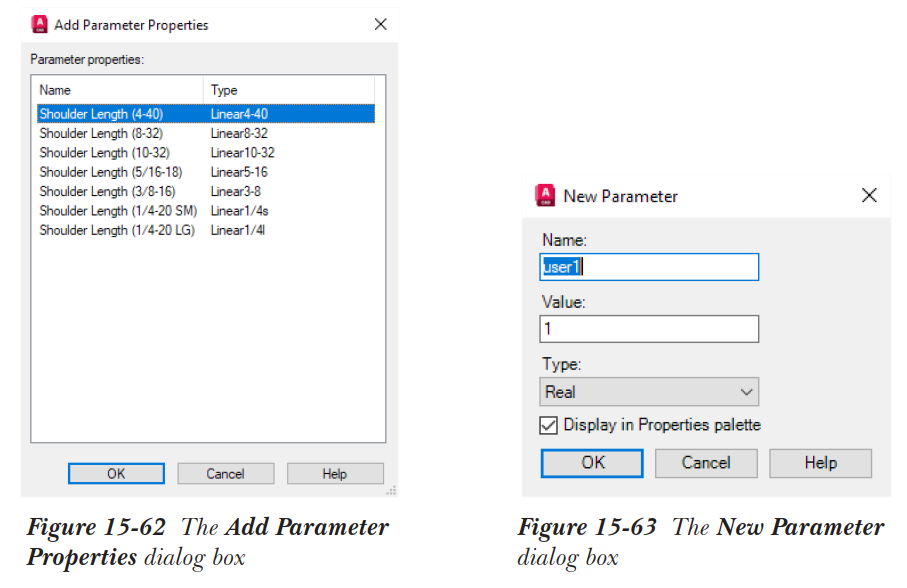

在“块特性表”对话框中，选择“添加特性（在表中显示为列）”按钮以添加已添加到块的所有或部分尺寸约束。选择此按钮后，将显示“添加参数特性”对话框，如图 15-56 所示。接下来，按住 Ctrl 键选择要添加到“块特性表”对话框的参数特性，然后选择“确定”按钮；所选特性将列在“块特性表”对话框中。如果您需要向表中添加任何新参数，请从“块特性表”对话框中选择“创建新的用户参数并将其添加到表中”按钮；将显示“新参数”对话框，如图 15-57 所示。指定参数并选择“确定”按钮；新参数将添加到“块特性表”对话框中。您还可以检查表中的错误。为此，请从“块特性表”对话框中选择“审核块特性表是否有错误”按钮。指定所有参数后，从“块特性表”对话框中选择“确定”按钮。接下来，保存更改并退出块编辑器。现在，如果您选择该块，将显示查询夹点。单击该夹点；不同的值将显示在快捷菜单中，如图 15-58 所示。接下来，选择所需的值；块将相应地更改。请注意，如果您在“块特性表”对话框中选中了“块特性必须与表中的某一行匹配”复选框，则查询夹点将不会显示，您也无法动态更改块尺寸。

示例 5 块的约束

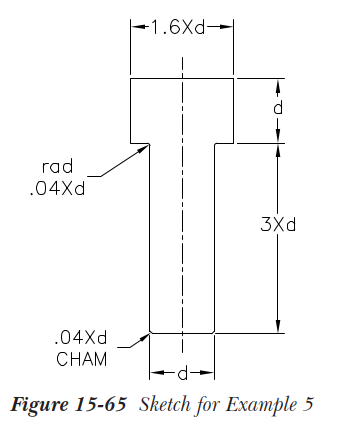

在此示例中，您将创建一个螺栓的草图，如图 15-59 所示。接下来，您将其转换为块，然后应用约束，以便创建直径为 6、10、12.5、15、18、24 和 25 的螺栓。

注意

图 15-59 中所示的螺栓没有任何标准尺寸或标注。它仅用于示例目的。但是，您可以按照下面给出的步骤来设计标准螺栓。

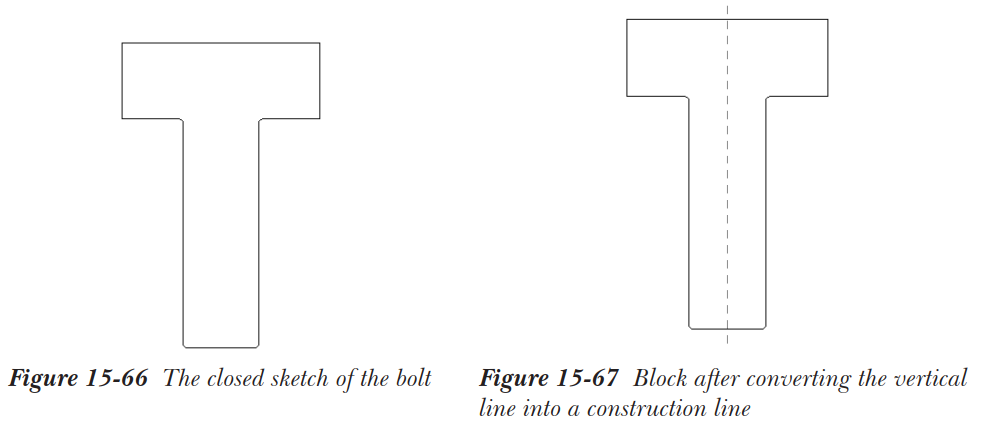

1. 在“草图与注释”工作空间中，使用 acad.dwt 样板启动一个新文件。绘制草图，假设 d=10 且满足图 15-59 中所示的其他关系。确保在状态栏中选择了“推断约束”按钮，并且端点已捕捉，使其成为闭合草图，如图 15-60 所示。
2. 从“常用”选项卡的“块”面板中选择“创建”工具，将草图转换为块。将块命名为 Bolt。
3. 从“常用”选项卡的“块”面板中选择“块编辑器”工具；将显示“编辑块定义”对话框。选择 Bolt 并选择“确定”按钮；将显示块编辑器环境。
4. 绘制一条穿过底部水平线中点的垂直线。
5. 从“块编辑器”选项卡的“管理”面板中选择“构造几何图形”工具，选择上一步中绘制的垂直线，然后按 Enter 键；系统将提示您输入一个选项。
6. 输入 C 并按 Enter 键；垂直线将转换为构造线，如图 15-61 所示。请注意，您也可以在绘图模式下创建中心线，但此处给出此方法仅用于说明目的。

7. 从“几何约束”面板中选择“相等”工具，并在圆角之间、倒角之间、与圆角相切的垂直线之间、与圆角相切的水平线之间以及顶部的垂直线之间应用相等约束。
8. 从“几何约束”面板中选择“对称”工具，并在构造线两侧的所有实体之间应用对称约束。
9. 通过选择“块编辑器”的“几何约束”面板中的“全部隐藏”按钮，隐藏所有几何约束。

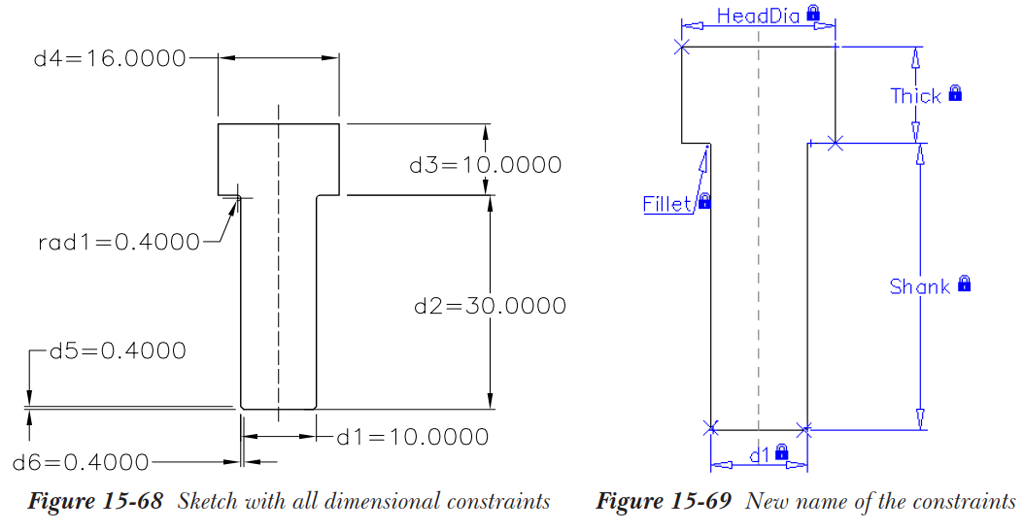

10. 使用“块编辑器”的“标注”面板中的工具应用尺寸约束。图 15-62 显示了应用了所有尺寸约束的草图。此外，在将约束应用于基准直径和螺栓长度时，请确保捕捉垂直线的端点。

您可以观察到每个尺寸约束的夹点（箭头）。您需要隐藏它们。

11. 选择所有尺寸约束并调用“特性”选项板。在“其他”卷展栏中，将“夹点数”更改为 0。

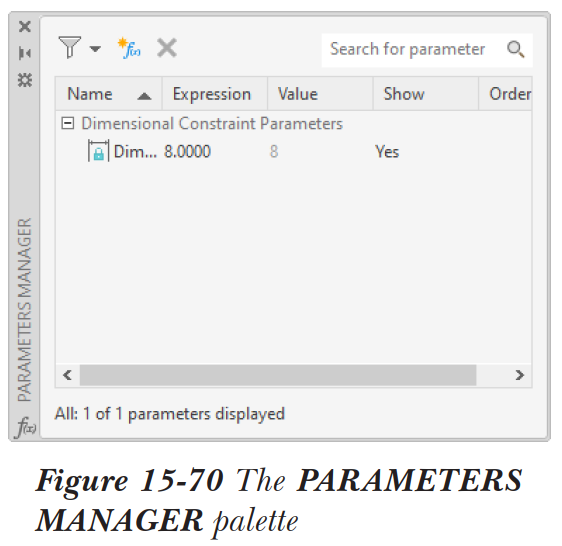

12. 从“管理”面板中选择“参数管理器”按钮；将显示“参数管理器”选项板。

接下来，您需要在“特性管理器”选项板的“名称”列中重命名约束，如图 15-63 所示。

13. 要重命名约束，请在“名称”列中选择它，然后按 F2 键或双击相应字段；将显示一个编辑框。更改约束的名称。

14. 对每个重命名后的约束应用新的表达式，如图 15-64 所示。重命名约束并应用适当表达式后的“参数管理器”选项板如图 15-64 所示。

15. 从“块编辑器”的“标注”面板中选择“块表”工具；系统将提示您指定参数位置。
16. 选择底部水平线的中点；系统将提示您指定夹点数。
17. 输入 1 并按 Enter 键；将显示“块特性表”对话框。
18. 选择“创建新的用户参数并将其添加到表中”按钮；将显示“新参数”对话框。
19. 在“名称”编辑框中输入 Size。接下来，从“类型”下拉列表中选择“字符串”选项，然后选择“确定”按钮；一个名为 Size 的新列将添加到“块特性表”对话框中。
20. 从“块特性表”对话框中选择“添加特性（在表中显示为列）”按钮；将显示“添加参数特性”对话框。
21. 选择 d1 参数并选择“确定”按钮；所选参数将添加到“块特性表”对话框中。
22. 如果尚未清除，请清除“块特性必须与表中的某一行匹配”复选框。
23. 在 Size 和 d1 列中输入以下值：

Size d1

M6 6

M10 10

M12.5 12.5

M15 15

M18 18

M24 24

M25 25

24. 选择“审核块特性表是否有错误”按钮；将显示一个消息框，说明未发现错误。
25. 关闭消息框，并从“块特性表”对话框中选择“确定”按钮；Size 参数将添加到“参数管理器”选项板中的“用户参数”节点下。
26. 现在，您需要通过调用“测试块窗口”来测试该块。为此，请从“块编辑器”的“打开/保存”面板中选择“测试块”工具；将打开“测试块窗口”。您可以在标题栏中查看新窗口的名称。
27. 选择该块；其上将显示两个夹点，一个位于块的插入点，另一个位于底部水平线的中点。中点处的三角形夹点称为查询夹点。
28. 单击查询夹点；将显示一个快捷菜单。
29. 选择不同的尺寸，并检查块是否在没有任何错误的情况下调整大小。
30. 检查块后，从“关闭”面板中选择“关闭测试块”按钮；将显示块编辑器。
31. 选择“关闭块编辑器”按钮以关闭块编辑器；将显示一个消息框。
32. 从消息框中选择“保存更改并退出块编辑器”选项。
33. 选择该块并单击查询夹点；将显示不同的可能尺寸。选择所需的尺寸。
34. 保存图形并退出。

注意

在此示例中，创建块时未创建完全约束的草图。但建议在使用动态块时创建完全约束的草图。
