练习 3 图案填充

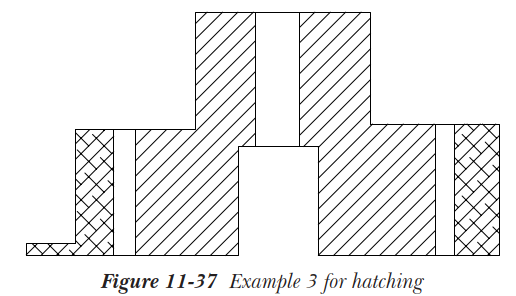

在此练习中，您将填充图 11-37 所示的图形。但是，图案填充应分为两个实体。
要创建这种图案填充，必须按照以下步骤操作：
1.绘制图形，参见图 11-37。
2.从“常用”选项卡的“绘图”面板中选择“图案填充”工具；“图案填充创建”选项卡将显示。确保具有不同图案填充的实体绘制为不同的实体。
3.从“图案”面板中选择 ANSI38；系统将提示您拾取内部点。选择两个最外层实体的任意内部点。如有需要，设置图案的比例。
4.按空格键退出该工具。
5.选择“图案填充”工具，并从“图案”面板中选择 ANSI31 图案；系统将提示您在对象中拾取内部点。
6.选择其余两个实体的内部点；将显示预览。如有需要，设置图案的比例。进行所需调整后，通过选择“关闭”面板中的“关闭图案填充创建”按钮退出该工具。
使用 AutoCAD 编辑工具
当使用移动、旋转、缩放和拉伸等编辑工具时，只要定义所选边界的所有对象都被选择进行编辑，关联性就会保持。如果任何定义边界的对象缺失，关联性将丢失，AutoCAD 将显示消息“图案填充边界关联性已删除”。当旋转或缩放关联图案填充时，新的旋转角度和比例因子将随图案填充对象数据一起保存。然后使用此数据更新图案填充。使用阵列、复制和镜像工具时，可以仅阵列、复制或镜像图案填充边界，而不包含图案填充。同样，可以使用删除工具仅删除图案填充边界，关联性将被删除。如果分解关联图案填充，图案填充与定义边界之间的关联性将被删除。此外，当图案填充对象被分解时，图案填充中的每条线都成为单独的对象。
当原始边界对象被编辑时，关联的图案填充将更新，但新的边界对象不会产生任何影响。例如，当圆形边界内有一个方形孤岛，然后删除该方形时，图案填充将更新以填充整个圆。但是，一旦孤岛被删除，就无法再添加另一个孤岛，因为它未被计算为原始边界对象集的一部分。
