打断草图对象

功能区：常用 > 修改 > 打断于点、打断命令：BREAK/BR

工具栏：修改 > 打断于点、打断

打断（Break） 工具可将现有对象打断为两部分，或删除对象的一部分。此工具可用于删除所选对象的一部分，也可用于打断直线、圆弧、圆、椭圆、无限长线、射线、样条曲线和多段线等对象。可以使用下面讨论的方法打断对象。

打断于点

从“修改”面板中选择 打断于点（Break at Point） 工具，通过指定一个打断点将对象打断为两部分。选择此工具后，系统将提示选择要打断的对象。选择对象后，系统将提示指定第一个打断点。在对象上指定第一个打断点，对象即被打断。

打断

若要通过删除两个选定点之间的对象部分来打断对象，请从“修改”面板中选择 打断（Break） 工具，系统将提示选择对象。选择对象后，系统将提示选择第二个打断点。在对象上选择一个点，两个选定点之间的对象部分将被删除。请注意，选择对象时单击的点将成为第一个打断点。

选择此工具后将出现的提示序列如下。


选择对象: 选择要打断的对象

指定第二个打断点或 [第一点(F)]: 在对象上指定第二个打断点

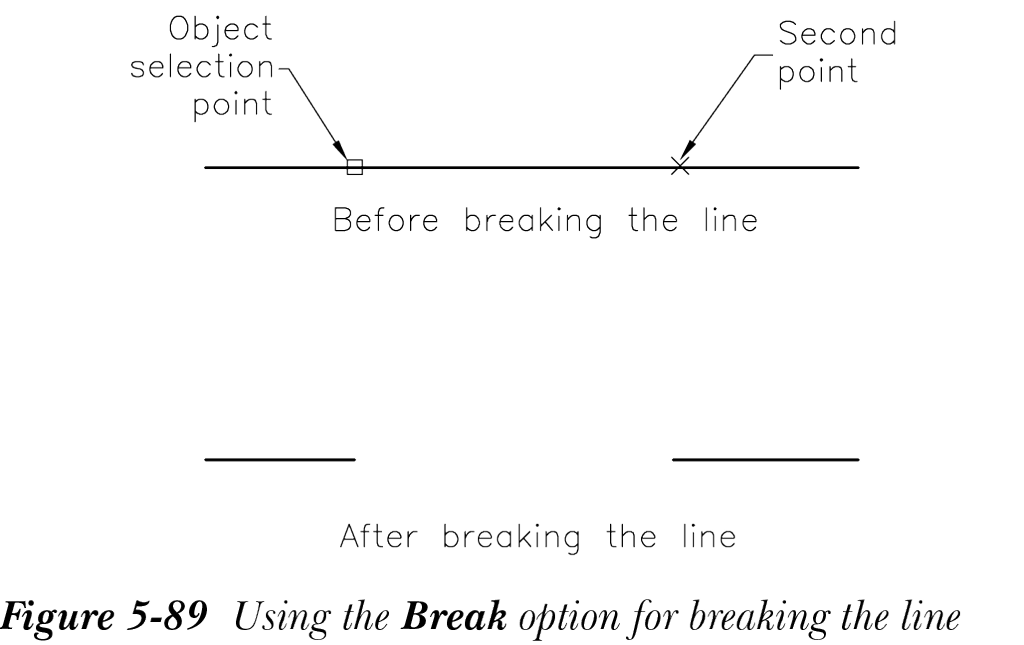

对象被打断，两个打断对象之间的部分被删除，参见图 5-89。

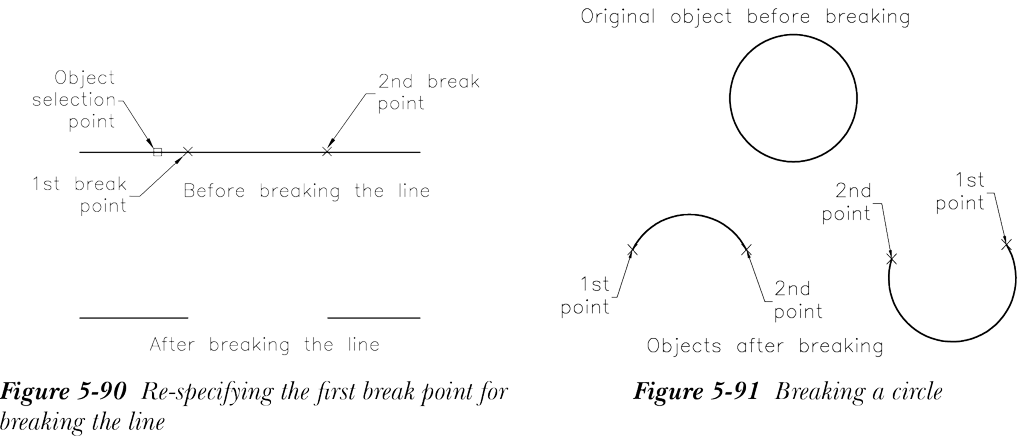

也可以在选择对象后指定第一个打断点。为此，请在“指定第二个打断点或 [第一点(F)]:”命令提示下输入 F，参见图 5-90。选择 打断（Break） 工具后将出现的提示序列如下。


选择对象: 选择要打断的对象

指定第二个打断点或 [第一点(F)]: F

指定第一个打断点: 指定新的起始打断点

指定第二个打断点: 在对象上指定第二个打断点

如果需要对圆弧或圆进行操作，请确保按逆时针方向操作，否则可能会切除错误的部分。在这种情况下，第二个点应相对于第一个点按逆时针方向选择，参见图 5-91。

可以使用 打断（Break） 工具在不删除中间部分的情况下将对象打断为两部分。只需在对象上指定同一个点作为第一个和第二个打断点即可。如果在直线上指定第一个打断点，并在直线端点之外指定第二个打断点，则从第一个打断点开始的一个完整端部将被删除。
