偏移草图对象

功能区: 常用 > 修改 > 偏移工具栏: 修改 > 偏移

命令: OFFSET/O

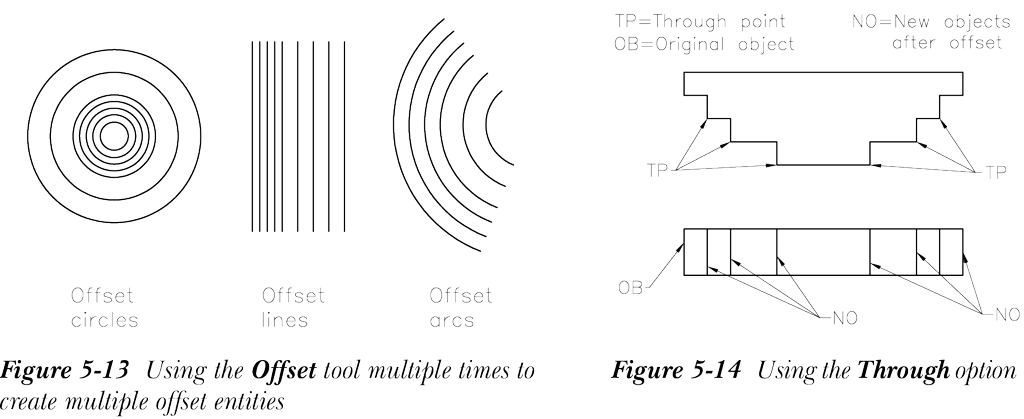

你可以使用偏移工具绘制平行线、多段线、同心圆、圆弧、曲线等，参见图 5-13。但是，一次只能偏移一个实体。偏移对象时，你需要指定偏移距离和偏移侧，或指定所选对象要偏移的距离。根据偏移侧的不同，生成的对象将比原始对象更小或更大。例如，偏移圆时，如果偏移侧朝向周长内侧，则生成的圆将比原始圆更小，反之亦然。

从“修改”面板选择偏移工具时将遵循的提示序列如下。


当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 指定偏移距离

选择要偏移的对象，或 [退出(E)/放弃(U)]<退出>: 选择要偏移的对象

指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: 指定要偏移的一侧上的点

选择要偏移的对象，或 [退出(E)/放弃(U)]<退出>: 选择另一个要偏移的对象或按

通过选项

偏移实体时，可以通过输入值或指定两个点来指定偏移距离。这两个点之间的距离将用作偏移距离。通过选项通常用于创建正交视图。在这种情况下，你不需要指定距离；你需要指定一个偏移点，参见图 5-14。偏移距离存储在 OFFSETDIST 系统变量中。负值表示偏移值设置为通过选项。使用此选项，你可以偏移直线、圆弧、二维多段线、构造线、圆、椭圆、椭圆弧、多边形、射线和平面样条曲线。如果尝试偏移其他对象，将显示消息“无法偏移该对象”。

删除选项

删除选项用于指定是否必须删除源对象。在“偏移后是否删除源对象”提示下输入 Yes，以在创建偏移后删除源对象。选择删除选项后将遵循的提示序列如下。


当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <当前>: E

偏移后是否删除源对象? [是(Y)/否(N)] <否>: Y

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <当前>:

图层选项

图层选项用于指定偏移实体将放置在当前图层还是源对象的图层中。在源图层中偏移实体的提示序列如下。


当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <当前>: L

输入偏移对象的图层选项 [当前(C)/源(S)] <源>: S

指定偏移距离或 [通过(T)/删除(E)/图层(L)] <当前>:
