练习 2

练习 2

在本练习中，您将使用“插入”工具插入在练习 1 中定义的块（RESIS）。以下是电路中电阻器的属性值列表：

RNAME RVALUE RPRICE

R1 35 .32

R2 27 .25

R3 52 .40

R4 8 .21

RX 10 .21

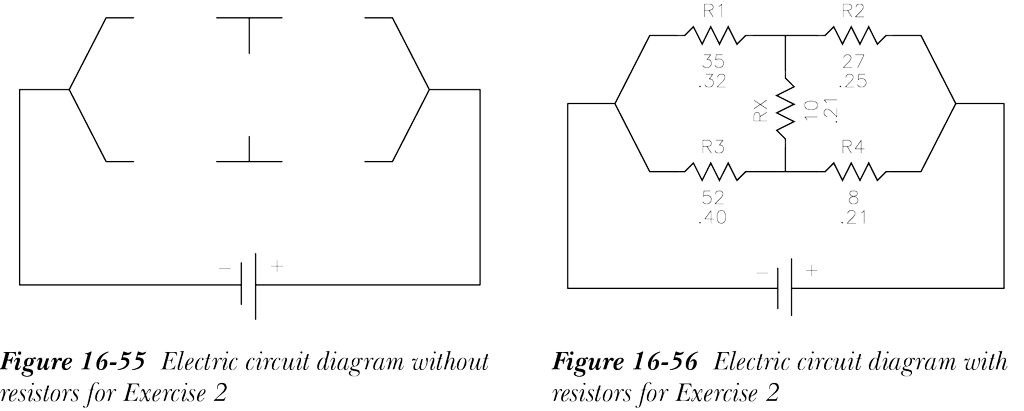

1. 绘制电路图，如图 16-55 所示（尺寸自定）。
2. 将系统变量 ATTDIA 设置为 1。使用“插入”工具插入块，并在“属性定义”对话框中定义属性值。
3. 重复使用“插入”工具插入其他块，并按表中给出的值定义它们的属性值。将图形保存为 attexr2.dwg，参见图 16-56。
