倒角草图
功能区: 常用 > 修改 > 圆角下拉列表 > 倒角
工具栏: 修改 > 倒角 命令: CHAMFER/CHA
对尖角进行倒角是减少模型中应力集中区域的另一种方法。倒角定义为对尖锐的边或角进行斜切的过程。倒角的大小取决于其距角点的距离。如果倒角在两个方向上距角点等距，则为 45 度倒角。可以在两条可能相交或不相交的直线之间绘制倒角。此工具也适用于单条多段线。在 AutoCAD 中，倒角通过定义两个距离或定义一个距离和倒角角度来创建。
从“修改”面板的圆角下拉列表中选择倒角工具时将遵循的提示序列如下。
(修剪模式) 当前倒角距离 1 = 0.0000，距离 2 = 0.0000
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
接下来讨论创建倒角的不同选项。
使用距离选项创建倒角

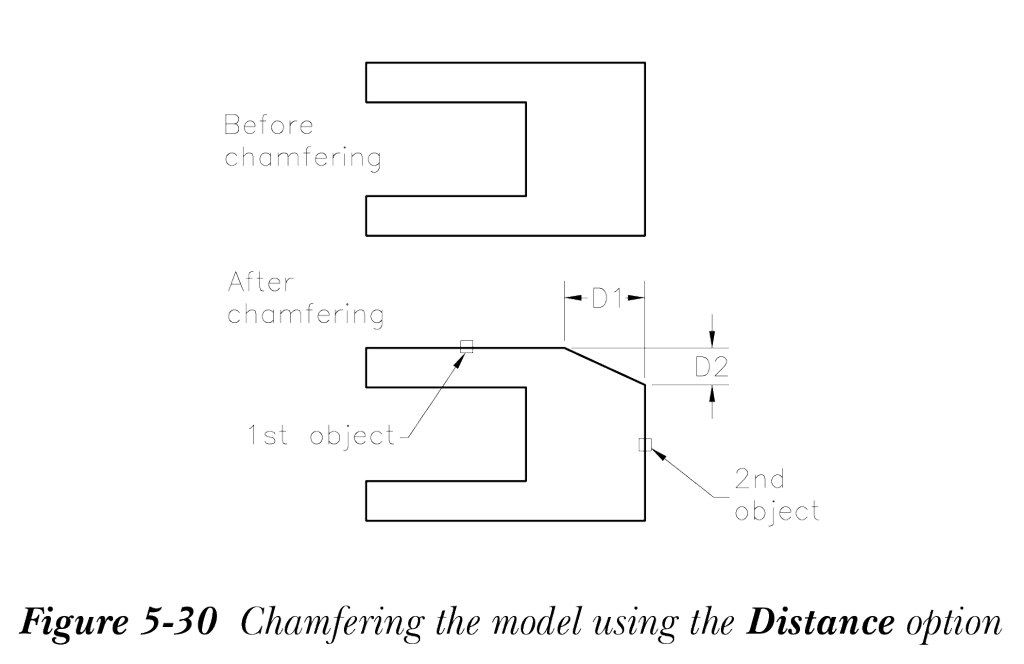

要通过输入距离创建倒角，请在“选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]”提示下输入 D。接下来，输入第一个和第二个倒角距离。第一个距离是沿首先选择的边计算的角点距离。类似地，第二个距离是沿最后选择的边计算的。新的倒角距离在你更改它们之前一直有效。除了输入距离值外，你还可以指定两个点来表示每个距离，参见图 5-30。提示序列如下。
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: D
指定第一个倒角距离 <0.0000>: 输入距离值或指定两个点
指定第二个倒角距离 <0.0000>: 输入距离值或指定两个点
注意
- 如果距离 1 和距离 2 设置为零，倒角工具将延伸或修剪所选直线，使其在同一点结束。
-
第一个和第二个倒角距离存储在
CHAMFERA和CHAMFERB系统变量中。这些变量的默认值为 0.0000。
使用选择第一条直线选项创建倒角
在此选项中，你需要选择两个不平行的对象，以便用斜线连接它们。倒角的大小取决于两个距离的值。执行此操作的提示序列如下。
(修剪模式) 当前倒角距离 1 = 当前，距离 2 = 当前
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: 指定第一条直线
选择第二条直线或按住 Shift 键选择要应用角点的对象或 [距离(D)/角度(A)/方式(M)]: 选择第二个对象或按住 Shift 键选择对象以创建尖角
使用多段线选项创建倒角

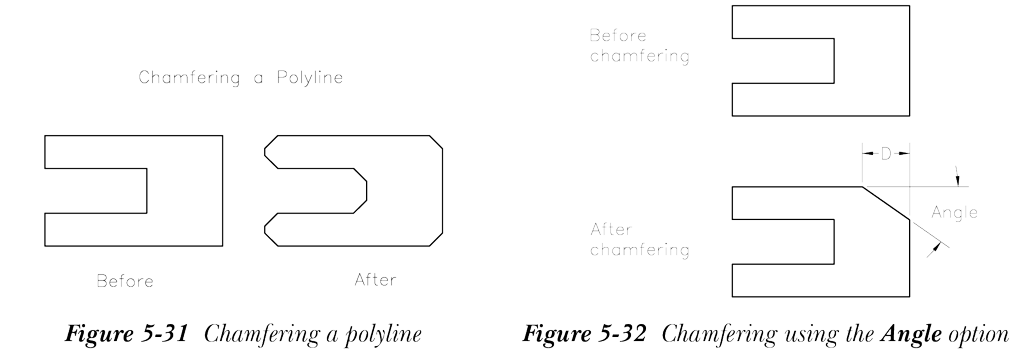

与圆角工具类似，你可以使用倒角工具的多段线选项对多段线中的所有尖角进行倒角，如图 5-31 所示。对多段线进行倒角的提示序列如下。
(修剪模式) 当前倒角距离 1 = 当前，距离 2 = 当前
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: P
选择二维多段线或 [距离(D)/角度(A)/方式(M)]: 选择多段线
使用角度选项创建倒角
创建倒角的另一种方法是指定距离和倒角角度，如图 5-32 所示。执行此操作的提示序列如下。
(修剪模式) 当前倒角距离 1 = 当前，距离 2 = 当前
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: A
指定第一条直线上的倒角长度 <0.0000>: 输入距离值或指定两个点
指定第一条直线上的倒角角度 <0>: 输入角度值
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: P
选择二维多段线或 [距离(D)/角度(A)/方式(M)]: 选择多段线
使用修剪选项创建倒角
选择修剪选项后，所选对象将被修剪或延伸到倒角线的端点，或保持原样。调用此选项的提示序列如下。
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: T
输入修剪模式选项 [修剪(T)/不修剪(N)] <当前>: 输入 T 修剪边，输入 N 保持边不变。
使用方式选项创建倒角
使用此选项，你可以在距离方式和角度方式之间切换以创建倒角。所选方式的当前设置将用于创建倒角。创建倒角的提示序列如下。
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: E
输入修剪方式 [距离(D)/角度(A)] <当前>: 输入 D 选择距离选项，输入 A 选择角度选项
使用多个选项创建倒角
当你调用倒角工具时，默认情况下，仅在一对实体之间创建倒角。但是，借助多个选项，你可以为多对实体添加倒角。选择此选项后，系统将提示你选择第一条直线，然后选择第二条直线。选择两条直线后，将创建倒角。接下来，将再次提示你选择第一条直线，然后选择第二条直线。此提示将持续，直到你按 Enter 键终止倒角工具。创建多个倒角时遵循的提示序列如下。
(修剪模式) 当前倒角距离 1 = 当前，距离 2 = 当前
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: M
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: 指定一组中的第一条直线
选择第二条直线或按住 Shift 键选择要应用角点的对象或 [距离(D)/角度(A)/方式(M)]: 选择第二个对象或按住 Shift 键选择对象以创建尖角
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: 指定另一组中的第一条直线
选择第二条直线或按住 Shift 键选择要应用角点的对象或 [距离(D)/角度(A)/方式(M)]: 选择第二个对象或按住 Shift 键选择对象以创建尖角
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: 指定另一组中的第一条直线或按 Enter 键终止倒角工具
设置倒角系统变量
倒角模式、距离、长度和角度也可以通过以下变量设置：
CHAMMODE = 0 距离/距离（默认）
CHAMMODE = 1 长度/角度
CHAMFERA 设置第一条所选直线上的第一个倒角距离（默认值 = 0.0000）
CHAMFERB 设置第二条所选直线上的第二个倒角距离（默认值 = 0.0000）
CHAMFERC 设置倒角长度（默认值 = 0.0000）
CHAMFERD 设置距第一条直线的倒角角度（默认值 = 0）
