练习 4

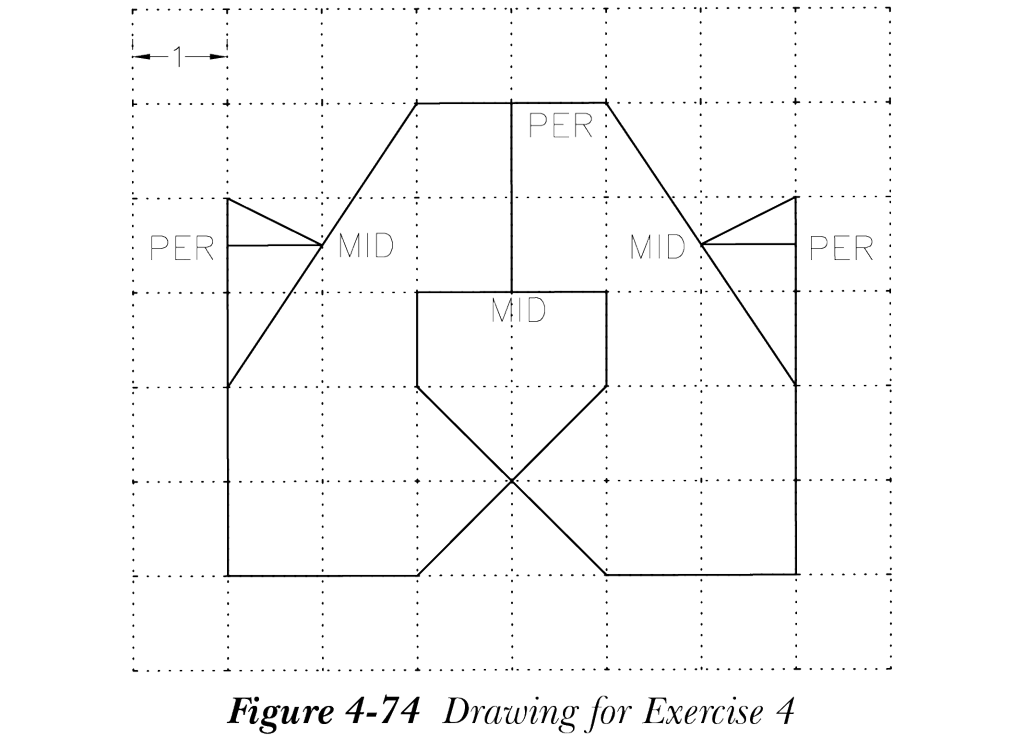

绘制图 4-74 所示的草图。点线之间的间距为 1 个单位。
使用坐标过滤器
坐标过滤器也称为点过滤器，允许您通过过滤现有几何图形的坐标来对齐对象。
要调用点/坐标过滤器（.X、.Y、.Z、.XY、.XZ 和 .YZ 过滤器），请按住 Shift 键然后右键单击；将调用一个快捷菜单。接下来，将光标移到“点过滤器”选项上；将显示一个级联菜单。在此级联菜单中，您可以选择所需类型的过滤器。调用 .X 点过滤器后，您可以单击绘图区域中需要定义 X 坐标的点。定义 X 坐标后，将提示您定义 Y 或 Z 坐标。单击绘图区域中的另一个点以定义 Y 或 Z 坐标。
例如，如果您想在矩形的中心绘制一个圆，可以使用点过滤器。为此，请调用“圆心、半径”工具，然后按住 Shift 键并右键单击以调用快捷菜单。接下来，将光标移到“点过滤器”选项上，出现一个级联菜单。选择 .X 选项；将提示您指定 X 坐标 (.X 于)。单击水平线的中点；将提示您指定 y 坐标 [.X 于 (需要 YZ)]。单击垂直线的中点；圆的中心点即被指定。接下来，通过在命令提示下输入值来指定圆的半径或直径；圆将被创建。
