使用夹点编辑对象

如前所述，可以使用选中的夹点执行不同类型的编辑操作。下面将讨论这些编辑操作。

使用夹点拉伸对象（拉伸模式）

如果选择对象，未选中夹点将显示在对象的定义点上。如果选择夹点进行编辑，将自动进入拉伸模式。拉伸模式的功能与 拉伸（Stretch） 工具类似。选择夹点时，它充当基点，称为基夹点。要选择多个夹点，请按住 Shift 键，然后选择夹点。现在，释放 Shift 键并选择其中一个热夹点并拉伸它；所有选中的夹点都将被拉伸。所选基夹点之间的几何图形不会改变。还可以复制所选对象或定义新的基点。在拉伸模式下选择文字对象、块、直线中点、圆和椭圆中心以及点对象上的夹点时，所选对象将移动到新位置。以下示例说明了拉伸模式和其他相关选项的使用。

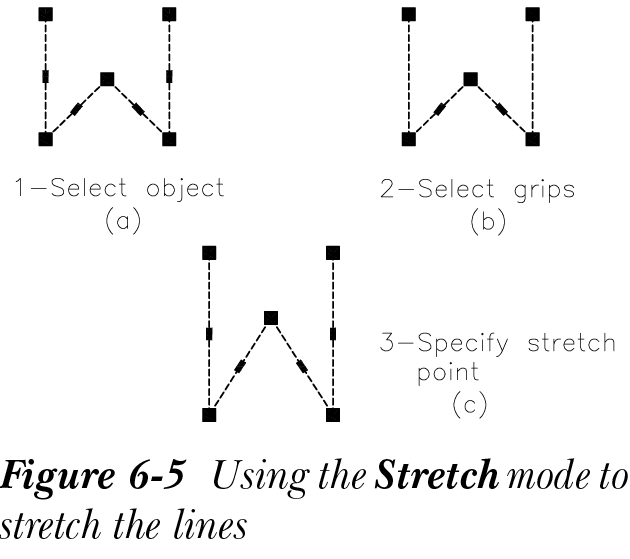

使用 多段线（Polyline） 工具绘制一个 W 形图形并选择该对象；夹点将显示在每条直线的端点和中点处，如图 6-5(a) 所示。
按住 Shift 键并选择两条垂直直线下端点的夹点，参见图 6-5(b)。所选夹点将变为热夹点，其颜色将从蓝色变为红色。
释放 Shift 键并选择其中一个热夹点，然后向下拖动；轮廓将被拉伸，参见图 6-5(c)。选择夹点时，命令提示区域将显示以下提示。


**拉伸**

指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

注

要选择多个夹点，需要在选择第一个夹点之前按住 Shift 键。

提示

要将直线拉伸到某一长度，请在选择直线的夹点时显示的尺寸输入框中指定相应的长度值。

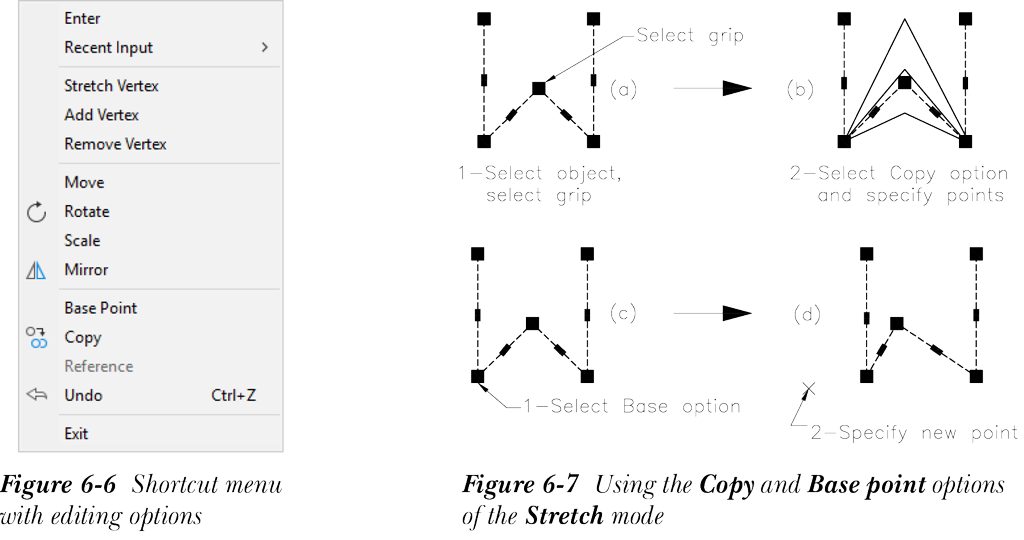

拉伸模式有多个选项：基点、复制、放弃和退出。基点和复制选项也可以从快捷菜单中调用，如图 6-6 所示。基点选项用于相对于基点移动对象，复制选项用于制作副本。

选择两条倾斜直线相交处的夹点，如图 6-7(a) 所示，然后右键单击以显示快捷菜单。选择“复制”选项并指定新的拉伸点；两条倾斜直线将被复制，如图 6-7(b) 所示。也可以选择一个夹点，按住 Ctrl 键并指定点来制作所选对象的多个副本。

要相对于基点移动夹点，请选择该夹点，参见图 6-7(c)。接下来，从快捷菜单中选择“基点”选项，选择基点，然后指定位移点，如图 6-7(d) 所示。

要终止夹点编辑模式，请在夹点为热夹点时右键单击以显示快捷菜单，然后选择“退出”选项。也可以在命令提示下输入 X 或按 Esc 键退出。

注

选择夹点后，可以通过右键单击定点设备调用快捷菜单，从中选择选项（复制或基点）。也可以从快捷菜单中选择不同的模式。还可以通过选择一个夹点并按 Enter 键或空格键来循环切换所有不同的模式。

使用夹点移动对象（移动模式）

移动模式允许将所选对象移动到新位置。移动对象时，其大小和角度不会改变。也可以使用此模式制作所选对象的副本或重新定义基点。以下示例说明了移动模式的使用：

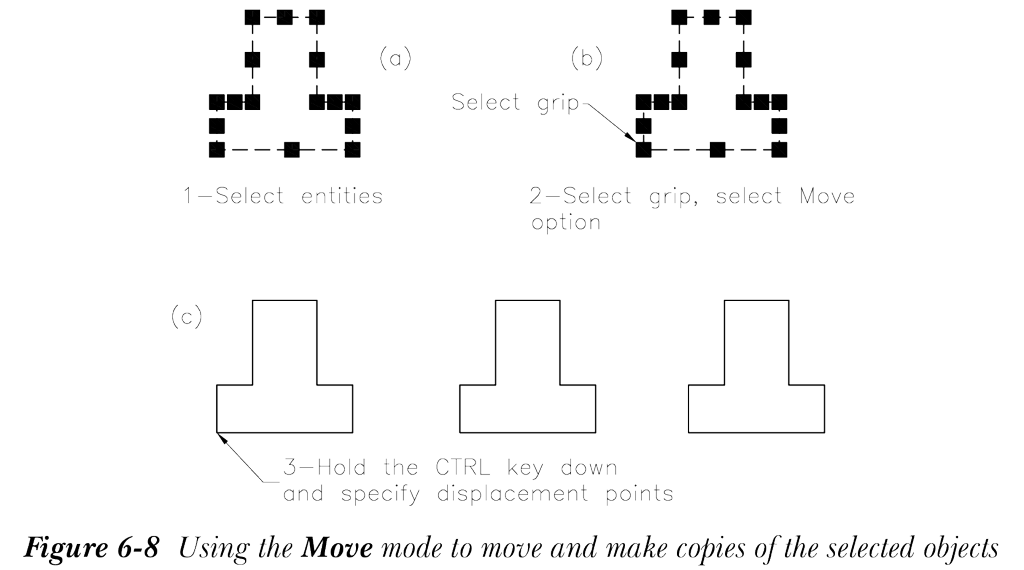

调用 直线（Line） 工具并绘制如图 6-8(a) 所示的图形。选择对象时，夹点将显示在定义点上，对象将高亮显示。
选择位于左下角的夹点，如图 6-8(b) 所示，然后从快捷菜单中选择“移动”。也可以选择一个夹点并按空格键或 Enter 键给出空响应来调用移动模式；命令提示下将显示以下提示：


**移动**

指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

指定位移点。也可以输入坐标来指定位移。如果按住 Ctrl 键然后指定位移点，对象将被复制。此外，第一个和第二个对象之间的距离定义了后续副本的捕捉偏移，参见图 6-8(c)。

使用夹点旋转对象（旋转模式）

旋转模式允许围绕基点旋转对象而不改变其大小。旋转模式的选项可用于重新定义基点、指定参照角度或制作围绕指定基点旋转的多个副本。可以通过选择夹点然后从快捷菜单中选择“旋转”来访问旋转模式，或者通过按空格键或 Enter 键两次给出空响应。以下示例说明了旋转模式的使用：

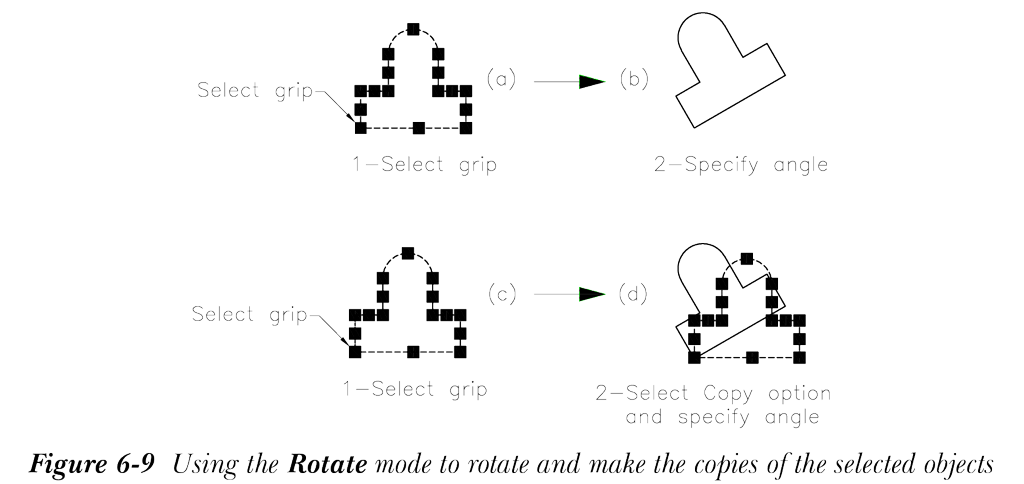

使用 直线（Line） 工具绘制如图 6-9(a) 所示的图形。选择对象时，夹点将显示在定义点上，图形将高亮显示。
选择位于左下角的夹点，然后调用旋转模式。AutoCAD 将显示以下提示。


**旋转**

指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:

在此提示下，输入旋转角度。默认情况下，旋转角度将通过绘图区域中光标下方的尺寸输入来输入。AutoCAD 将按指定角度旋转所选对象，如图 6-9(b) 所示。
要制作原始图形的副本，如图 6-9(c) 所示，请选择对象，然后选择位于其左下角的夹点。调用旋转模式，然后从快捷菜单中选择“复制”选项，或在命令提示下输入 C（复制），或从动态预览中选择“复制”选项。输入旋转角度。AutoCAD 将按指定角度旋转对象的副本，参见图 6-9(d)。

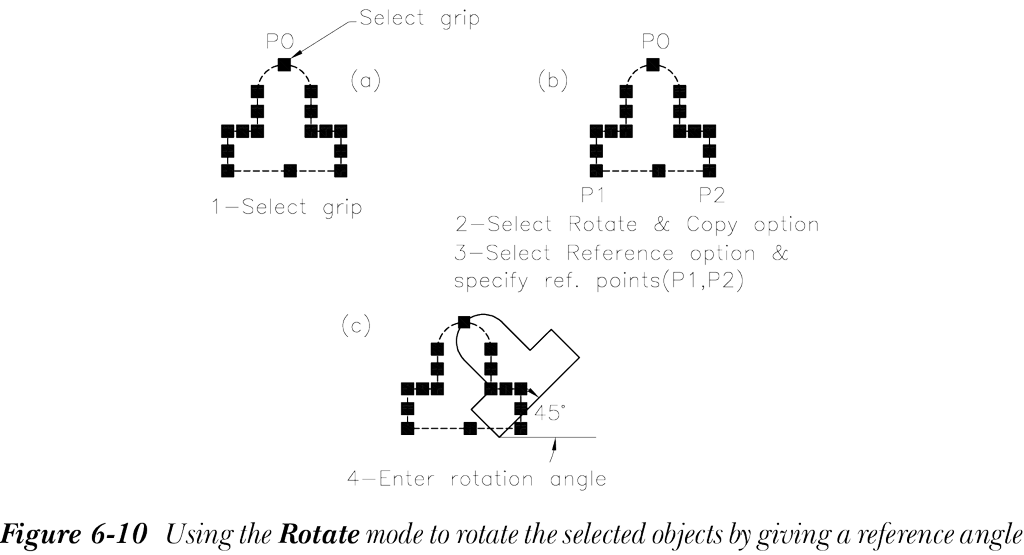

要制作对象的另一个副本，如图 6-10(a) 所示，请选择它，然后选择点 (P0) 处的夹点。如前所述访问旋转模式和复制选项。从快捷菜单中选择“参照”选项，或在提示序列中输入 R，或从动态预览中选择“参照”选项，如图 6-10(b) 所示。提示序列如下所示。


**旋转（多重）**

指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: R

指定参照角 <0>: 选择 (P1) 处的夹点。

指定第二点: 选择 (P2) 处的夹点。

指定新角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: 45

在“指定参照角 <0>:”提示下，选择点 (P1) 和 (P2) 处的夹点以定义参照角。输入新角度时，AutoCAD 将按指定角度旋转并插入一个副本 [图 6-10(c)]。例如，如果新角度为 45 度，则所选对象将围绕基点 (P0) 旋转，使直线 P1P2 与正 X 轴成 45 度角。

使用夹点缩放对象（缩放模式）

缩放模式允许相对于基点缩放对象而不改变其方向。缩放模式的选项可用于重新定义基点、指定参照长度或制作相对于指定基点缩放的多个副本。可以通过选择夹点然后从快捷菜单中选择“缩放”来访问缩放模式，或者通过按空格键或 Enter 键三次给出空响应。以下示例说明了缩放模式的使用：

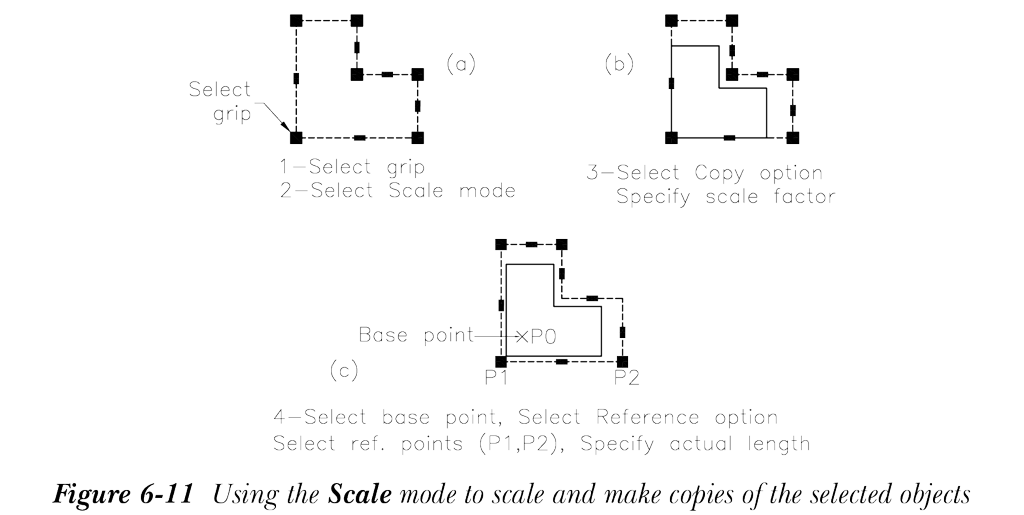

使用 多段线（Polyline） 工具绘制如图 6-11(a) 所示的图形。然后，选择对象；夹点将显示在定义点上。
选择位于左下角的夹点作为基夹点，然后调用缩放模式。AutoCAD 将在命令提示区域显示以下提示。


**缩放**

指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:

在此提示下，输入比例因子或移动光标并选择一个点来指定新大小。AutoCAD 将按指定比例因子缩放所选对象，参见图 6-11(a)。如果比例因子小于 1（<1），对象将按指定因子缩小。如果比例因子大于 1（>1），对象将放大。
要制作原始图形的副本，如图 6-11(b) 所示，请选择对象，然后选择位于其左下角的夹点。调用缩放模式。在以下提示下，输入 C（复制），然后输入 B 作为基点。


**缩放（多重）**

指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: B

在“指定基点”提示下，选择点 (P0) 作为新基点，然后在以下提示下输入 R：


**缩放（多重）**

指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: R

指定参照长度 <1.000>: 选择 (P1) 和 (P2) 处的夹点。

在“指定新长度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]”提示下指定参照长度后，输入直线的实际长度。AutoCAD 将缩放对象，使底边的长度等于指定值，参见图 6-11(c)。

使用夹点镜像对象（镜像模式）

镜像模式允许沿镜像轴镜像对象而不改变其大小。镜像轴通过指定两个点来定义。第一个点是基点，第二个点是 AutoCAD 提示输入第二点时选择的点。镜像模式的选项可用于重新定义基点并制作对象的镜像副本。可以通过选择夹点然后从快捷菜单中选择“镜像”来访问镜像模式，或者通过按空格键或 Enter 键四次给出空响应。以下是镜像模式的示例。

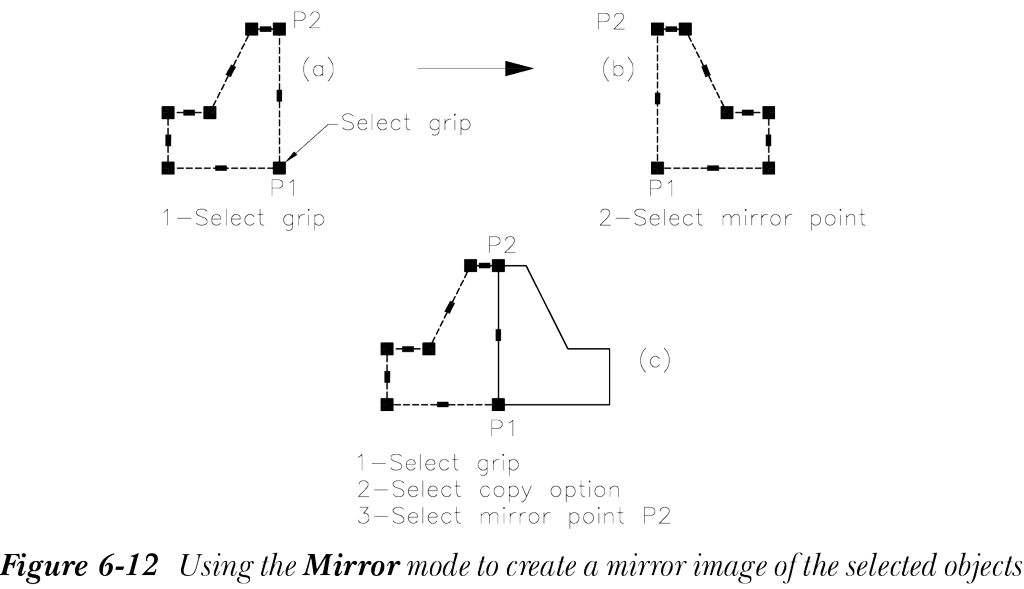

使用 多段线（Polyline） 工具绘制如图 6-12(a) 所示的图形。选择对象；夹点将显示在定义点上。
选择位于右下角 (P1) 的夹点，然后调用镜像模式。将显示以下提示：


**镜像**

指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:

在此提示下，指定第二点 (P2)；所选对象将以直线 P1P2 为镜像轴进行镜像，如图 6-12(b) 所示。
要制作原始图形的副本，如图 6-12(c) 所示，请选择对象，然后选择位于其右下角 (P1) 的夹点。调用镜像模式，然后选择“复制”选项以在保留原始对象的同时制作镜像图像。或者，也可以按住 Ctrl 键并通过指定第二点来制作多个镜像副本。
在“指定第二点或 [基点(B)/复制(C)/放弃(U)/退出(X)]”提示下选择点 (P2)。AutoCAD 将创建镜像图像，并保留原始对象。

注

可以对具有未选中夹点的对象使用某些编辑工具，如 删除（Erase）、移动（Move）、旋转（Rotate）、缩放（Scale）、镜像（Mirror） 和 复制（Copy）。但是，只有在 PICKFIRST 系统变量设置为 1（开）时才能这样做。
要从显示夹点的选择集中删除对象，请按 Shift 键然后选择该对象。从选择集中删除的对象将不再高亮显示。

使用夹点编辑多段线

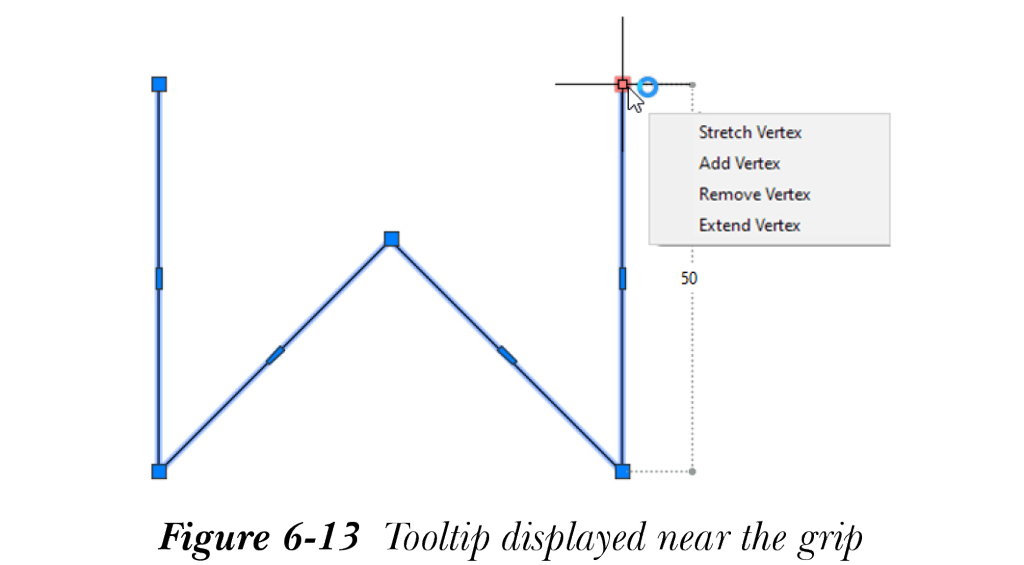

在 AutoCAD 中，选择多段线时，多段线的每一段中会显示三个夹点。可以使用这些夹点编辑多段线。为此，请将光标移动到其中一个夹点上并停留片刻；将显示工具提示，如图 6-13 所示。要拉伸多段线，请选择“拉伸顶点”选项并指定新点；多段线将被拉伸。选择“拉伸顶点”选项后，还可以如前所述从快捷菜单中调用“基点”或“复制”选项。

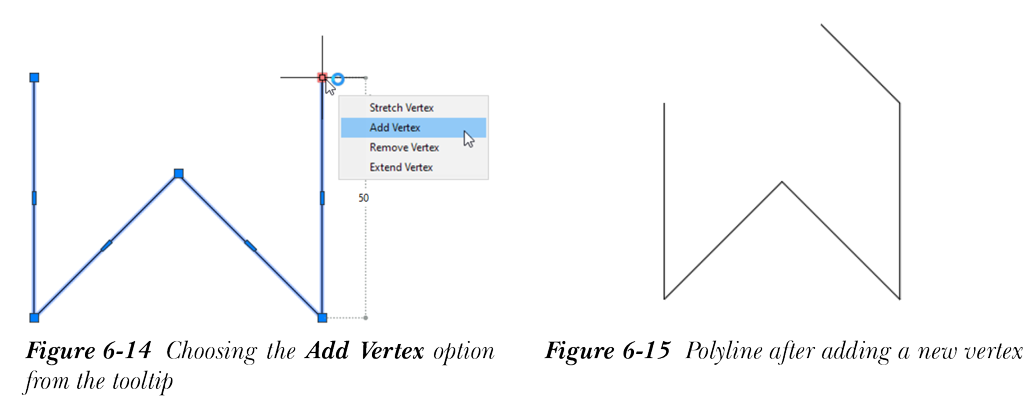

要添加新顶点，请从工具提示中选择“添加顶点”选项，如图 6-14 所示；将提示指定新顶点。指定一个点；新顶点将添加在所选顶点和下一个顶点之间，如图 6-15 所示。但是，如果所选顶点是最后一个顶点，则新段将添加到最后一个顶点。

要删除顶点，请将光标移动到要删除的顶点上，然后从显示的工具提示中选择“删除顶点”选项。

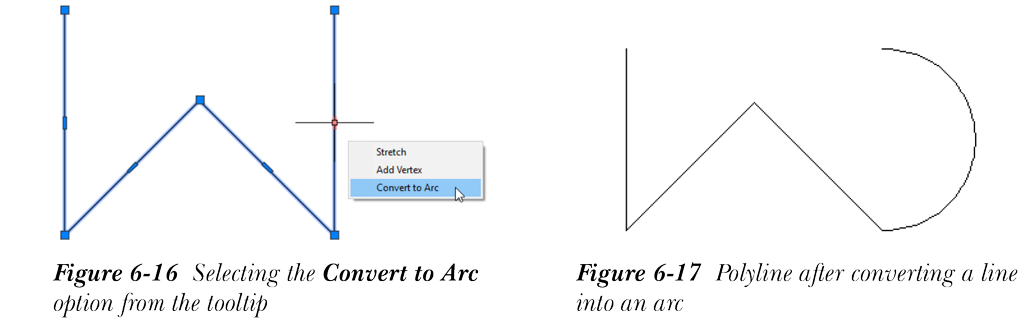

如果将光标放在中间夹点上，工具提示将显示“转换为圆弧”选项而不是“删除顶点”选项。选择此选项可将所选直线转换为圆弧，参见图 6-16。选择此选项后，将提示指定圆弧的中点。在圆弧周边上指定一个点；直线将转换为圆弧，如图 6-17 所示。如果使用 多段线（Polyline） 工具绘制了圆弧或将多段线转换为圆弧，可以通过将光标放在圆弧的中间夹点上时显示的工具提示中选择“转换为直线”选项，将圆弧转换回直线。

提示

从工具提示中选择选项后，可以通过按 Ctrl 键循环切换工具提示中的选项。
