在图纸集中创建标题图纸表格
在处理图纸集时，建议创建一张标题图纸，其中包含图纸集中各图纸的详细信息。您可以在表格中输入图纸的相关信息。使用表格的优点是，当图纸编号或名称发生变化时，表格中的信息可以自动更新。此外，如果从当前图纸集中删除了某张图纸，您也可以轻松更新表格以反映图纸集中的变化。
要在图纸集中创建表格，请双击添加到图纸集中的任意一个布局。请记住，该布局将作为标题图纸。
提示
如果标题图纸显示在“图纸集管理器”列表的底部，您可以将其拖动到顶部，即图纸集名称的下方。按住鼠标左键在标题图纸上，将光标向上拖动。然后，在图纸集名称下方释放鼠标左键。

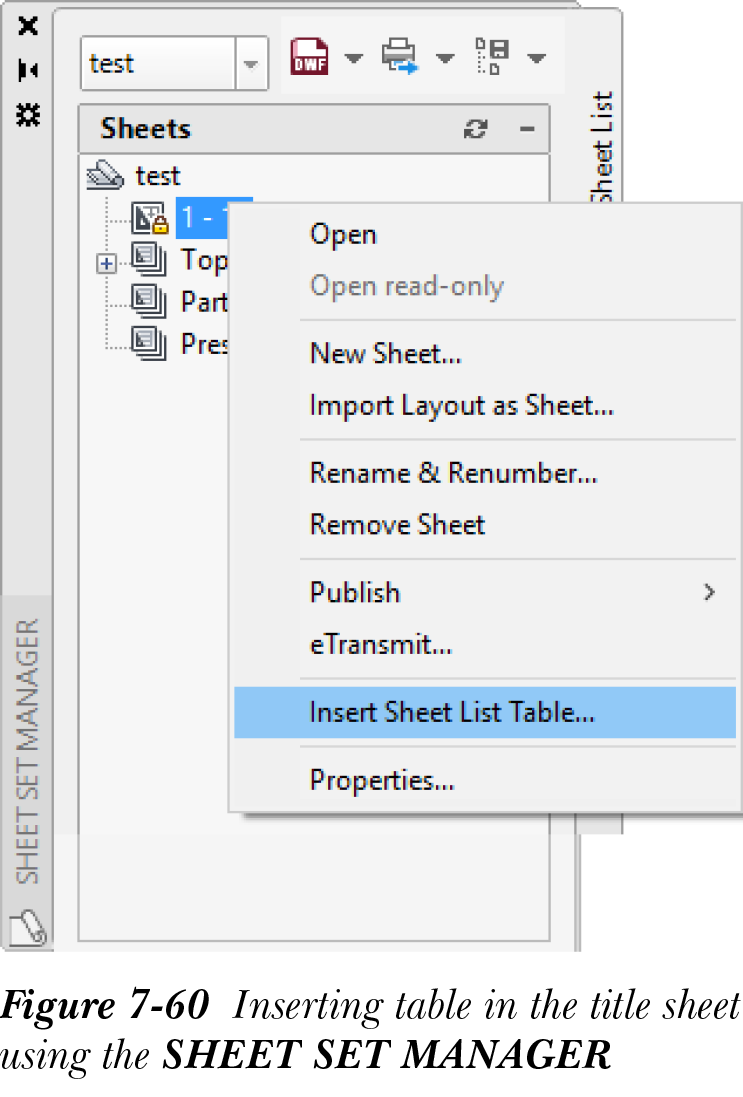

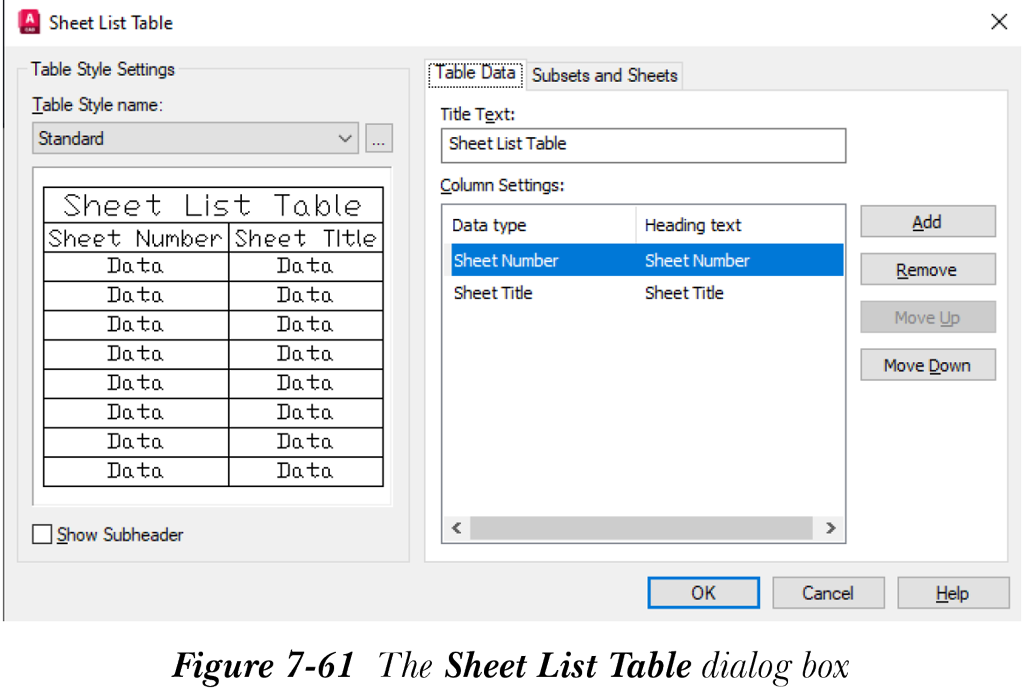

打开标题图纸后，在“图纸集管理器”中右键单击图纸集的名称，然后从快捷菜单中选择“插入图纸一览表”选项，如图 7-60 所示。请注意，如果模型选项卡处于活动状态，或者该布局不属于当前图纸集，则此选项将不可用。选择“插入图纸一览表”选项后，将显示“图纸一览表”对话框，如图 7-61 所示。

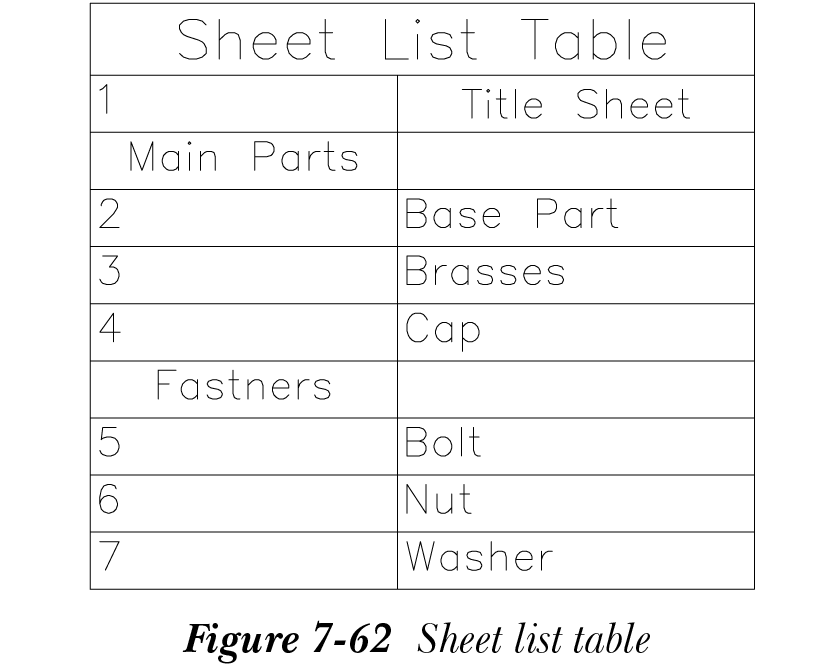

在“表格数据”选项卡的“标题文字”文本框中输入表格的标题。默认情况下，表格中每个子集将显示两行。这是因为“列设置”区域中仅显示了两行。您可以通过选择“添加”按钮来添加更多行。要更改某一行的数据类型，请单击“数据类型”列中的字段。该字段将变为下拉列表。从此下拉列表中选择所需的数据类型。指定所有参数后，在“插入图纸一览表”对话框中选择“确定”。表格将附着到光标上，并提示您指定插入点。指定表格的插入点后，表格将被插入，并根据所选的参数，图纸将显示在表格中。图 7-62 显示了插入到标题图纸中的图纸一览表。
如果对图纸集中的图纸编号或图纸的任何其他特性进行了更改，您可以通过更新图纸一览表来轻松突出显示这些更改。要更新图纸一览表，请右键单击它，然后从快捷菜单中选择“更新表格数据链接”。图纸一览表将自动更新。
