拉长草图对象
功能区: 常用 > 修改 > 拉长 命令: LENGTHEN/LEN
与修剪和延伸工具一样，拉长工具也可用于延伸或缩短直线、多段线、椭圆弧和圆弧。此工具有多个选项，允许您通过动态拖动对象端点、输入增量值、输入百分比值或输入对象的总长度来更改对象的长度。此工具还允许重复选择对象进行编辑。调用拉长工具后将出现的提示如下所示。
选择要测量的对象或 [增量(DE)/百分比(P)/总计(T)/动态(DY)] <当前>:
选择对象选项
这是默认选择的选项。它返回所选对象的当前长度或包含角。如果对象是直线，AutoCAD 仅返回长度。但是，如果所选对象是圆弧，AutoCAD 将返回长度和角度。选择对象后将显示相同的提示序列。
增量选项

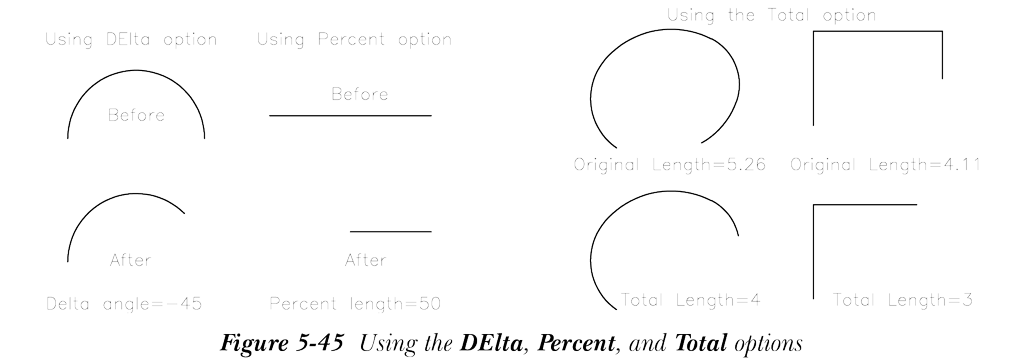

增量选项用于通过定义对象将延伸的距离或角度来增加或减少对象的长度或角度。增量值可以通过输入数值或指定两个点来输入。正值将增加（延伸）所选对象的长度，而负值将减少（修剪）其长度，参见图 5-45。选择拉长工具后更改对象长度的提示序列如下所示。
选择要测量的对象或 [增量(DE)/百分比(P)/总计(T)/动态(DY)] <当前>: DE
输入增量长度或 [角度(A)] <当前>: 指定增量长度
选择要修改的对象或 [放弃(U)]: 选择要延伸的对象
百分比选项
百分比选项用于通过将更改定义为原始长度或角度的百分比来延伸或修剪对象，参见图 5-45。直线的当前长度被视为 100%。如果您输入大于 100 的值，长度将增加该量。同样，如果您输入小于 100 的值，长度将减少该量。例如，数值 150 将使长度增加 50%，数值 75 将使长度减少原始值的 25%（不允许负值和零值）。
总计选项
总计选项用于按总长度或角度延伸或修剪对象，参见图 5-45。例如，如果您输入总长度 1.25，AutoCAD 将自动增加或减少对象的长度，使新长度为 1.25。该值可以通过输入数值或指定两个点来输入。对象相对于最靠近选择点的端点进行缩短或拉长。选择点由选择对象的位置决定。
提示
默认情况下，拉长工具在“修改”工具栏中不可用。要将拉长工具添加到“修改”工具栏中，请右键单击任意工具栏以显示快捷菜单。接下来，从快捷菜单中选择“自定义”以显示“自定义用户界面”对话框。在“命令列表”区域的“仅所有命令”下拉列表中选择“修改”选项；所有可以添加或当前在“修改”工具栏中可用的工具都将显示出来。将“拉长”按钮从“命令”区域拖动到绘图区域中的“修改”工具栏。在“自定义用户界面”对话框中选择“确定”按钮。
动态
动态选项允许您通过指定对象的一个端点并将其拖动到新位置来动态更改对象的长度或角度。对象的另一端保持固定，不受拖动影响。使用此选项时，直线的角度、圆弧的半径和椭圆弧的形状保持不变。
