创建关联中心线
功能区：注释 > 中心线 > 中心线 命令：CENTERLINE

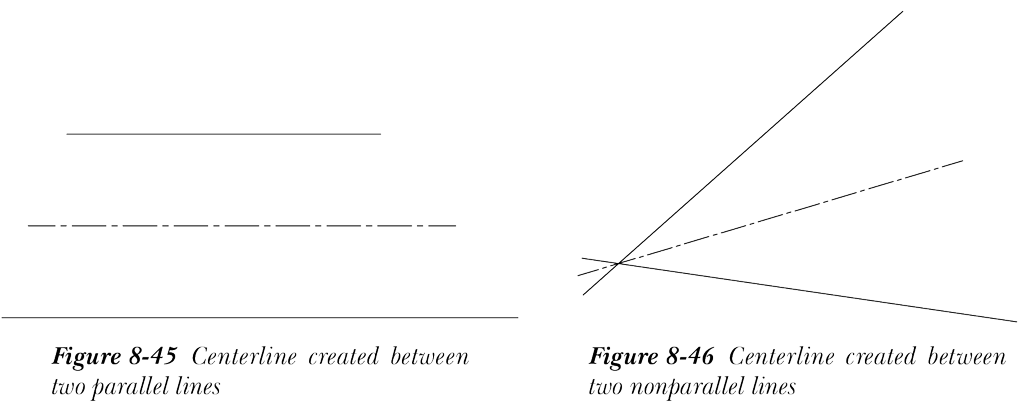

中心线（Centerline）工具用于创建与选定直线和多段线关联的指定线型的中心线几何图形。中心线（Centerline）工具在选定两条直线的起点和终点的外观中点之间创建中心线。如果这些直线是非平行直线，则中心线将绘制在假想交点与选定直线的端点之间。要在两条直线或多段线之间创建中心线，请从“注释”选项卡的“中心线”面板中选择中心线（Centerline）工具，系统将提示您选择第一条直线。选择第一条直线后，系统将提示您选择第二条直线。选择第二条直线后，中心线即被创建，如图 8-45 和图 8-46 所示。
您可以使用 CENTEREXE、CENTERLAYER、CENTERLTYPE 和 CENTERLTSCALE 等系统变量来更改中心线的外观，这些变量对中心线和中心标记均有效。
注意
-
您可以使用
CENTERDISASSOCIATE命令将中心线和中心标记与对象解除关联。 -
您可以使用
CENTERREASSOCIATE命令将中心线和中心标记与选定对象重新关联。
