练习 1
使用相对极坐标

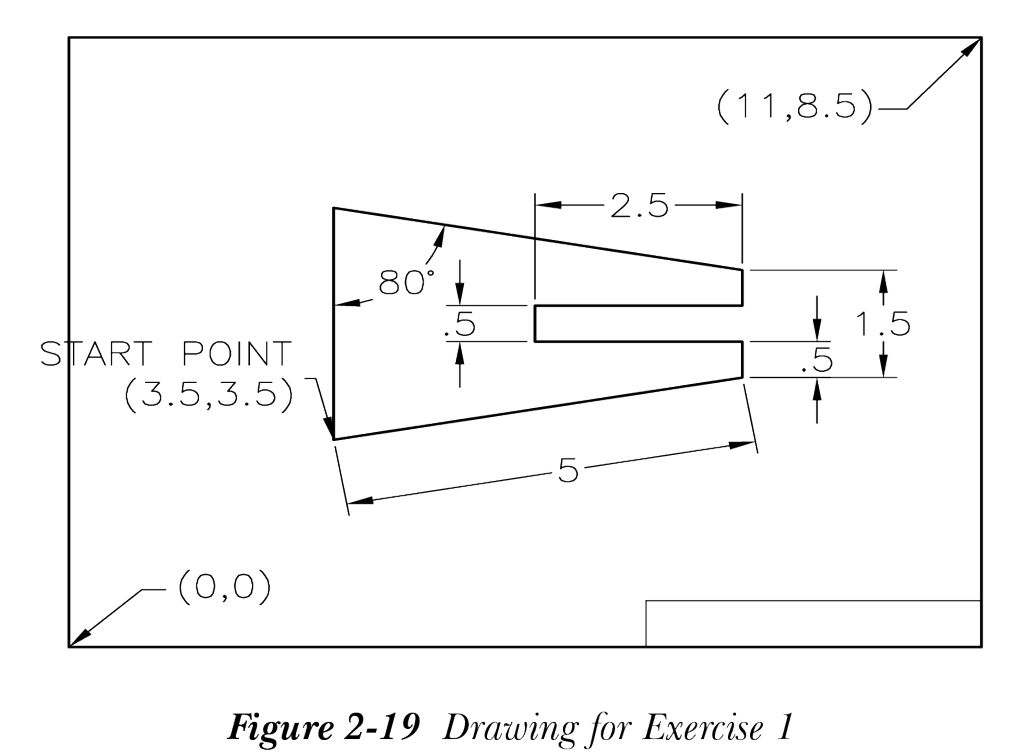

使用相对极坐标指定点，绘制图 2-19 所示的轮廓。不要标注该轮廓的尺寸。
相对直角坐标系

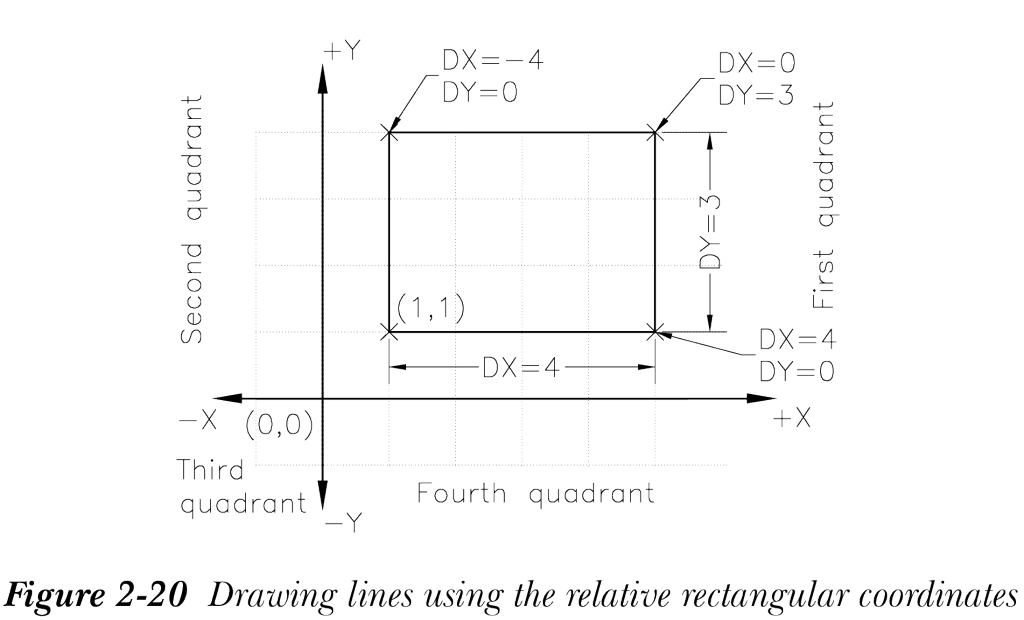

在相对直角坐标系中，点的位置是相对于前一点来指定的，而不是相对于原点。要以相对直角坐标输入坐标值，请检查动态输入模式是否打开。如果此模式已打开，则默认情况下将使用相对直角坐标绘制轮廓。因此，在这种情况下，输入 X 坐标，输入逗号（,），然后输入 Y 坐标。但是，如果动态输入模式已关闭，则坐标值必须加上 code>@ 符号前缀，以便使用相对直角坐标绘制轮廓。例如，要使用相对直角坐标系绘制一个长度为 4 个单位、宽度为 3 个单位、左下角位于点 (1,1) 的矩形，参见图 2-20，你需要使用以下提示序列：
选择直线工具
LINE 指定第一个点: 1,1（起点）
指定下一点或 [放弃(U)]: 4,0
指定下一点或 [放弃(U)]: 0,3
指定下一点或 [闭合(C)/放弃(U)]: -4,0
指定下一点或 [闭合(C)/放弃(U)]: 0,-3
指定下一点或 [闭合(C)/放弃(U)]:
请记住，如果动态输入已关闭，你需要在坐标值前加上 code>@ 前缀。
符号约定：如前所述，在相对直角坐标系中，沿 X 轴和 Y 轴的距离是相对于前一点来测量的。要理解此坐标系中的符号约定，想象一条水平线和一条垂直线穿过前一点，这样你就得到四个象限。如果新点位于第一象限，则两个距离（DX 和 DY）都将指定为正值。如果新点位于第三象限，则两个距离（DX 和 DY）都将指定为负值。换句话说，如果点位于 X 轴上方且 Y 轴右侧，则该点将具有正坐标值。同样，如果点位于 X 轴下方且 Y 轴左侧，则该点将具有负坐标值。
例 2
相对直角坐标

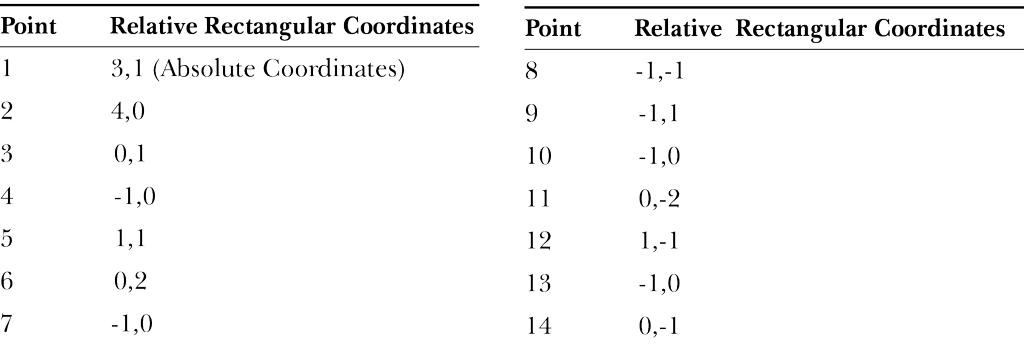

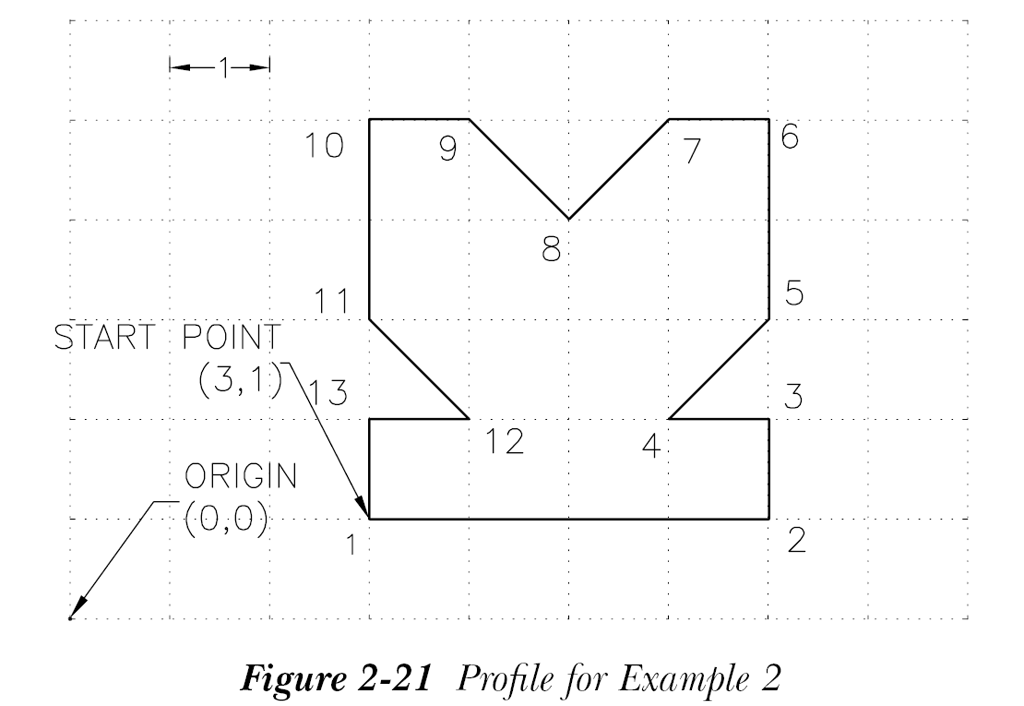

使用相对直角坐标绘制图 2-21 所示的轮廓。各点的坐标在下表中给出。
在“草图与注释”工作空间中用 acad.dwt 样板启动一个新文件。在继续之前，你需要确保动态输入模式已打开。
在命令提示处输入 Z 并按 Enter 键
指定窗口角点，输入比例因子 (nX 或 nXP)，或: 输入 0,0 并按 Enter 键
指定对角点: 输入 12,9 并按 Enter 键
接下来，选择直线工具
LINE 指定第一个点: 3,1（起点）
指定下一点或 [放弃(U)]: 4,0
指定下一点或 [放弃(U)]: 0,1
指定下一点或 [闭合(C)/放弃(U)]: -1,0
指定下一点或 [闭合(C)/放弃(U)]: 1,1
指定下一点或 [闭合(C)/放弃(U)]: 0,2
指定下一点或 [闭合(C)/放弃(U)]: -1,0
指定下一点或 [闭合(C)/放弃(U)]: -1,-1
指定下一点或 [闭合(C)/放弃(U)]: -1,1
指定下一点或 [闭合(C)/放弃(U)]: -1,0
指定下一点或 [闭合(C)/放弃(U)]: 0,-2
指定下一点或 [闭合(C)/放弃(U)]: 1,-1
指定下一点或 [闭合(C)/放弃(U)]: -1,0
指定下一点或 [闭合(C)/放弃(U)]: 0,-1
指定下一点或 [闭合(C)/放弃(U)]:
替代方法：当动态输入模式关闭时
要使用此方法创建草图，请确保关闭动态输入模式。
命令: DYNMODE
输入 DYNMODE 的新值 <3>: 0
在命令提示处输入 Z 并按 Enter 键
指定窗口角点，输入比例因子 (nX 或 nXP)，或: 输入 0,0 并按 Enter 键
指定对角点: 输入 12,9 并按 Enter 键
接下来，选择直线工具
LINE 指定第一个点: 输入 3,1（起点）
指定下一点或 [放弃(U)]: 输入 @4,0 并按 Enter 键
指定下一点或 [放弃(U)]: 输入 @0,1 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @-1,0 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @1,1 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @0,2 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @-1,0 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @-1,-1 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @-1,1 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @-1,0 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @0,-2 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @1,-1 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @-1,0 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]: 输入 @0,-1 并按 Enter 键
指定下一点或 [闭合(C)/放弃(U)]:
