创建文字
在手动绘图中，书写是通过使用书写工具、钢笔或铅笔手工完成的。这是一项非常耗时且繁琐的工作。计算机辅助绘图使这一过程变得极其简单。工程图形要求遵循某些标准，这些标准与图形中文字的放置有关。在本节中，您将学习如何使用单行文字和多行文字工具在图形中添加文字。
书写单行文字
功能区：常用 > 注释 > 文字下拉列表 > 单行 或
注释 > 文字 > 文字下拉列表 > 单行 工具栏：文字 > 单行文字
菜单栏：绘图 > 文字 > 单行文字 命令：TEXT/DTEXT/DT
“单行”工具用于在图形上书写文字。书写时，您可以使用 Backspace 键删除已键入的文字。调用“单行”工具时，将提示您指定起点。“单行”工具中的默认和最常用选项是起点选项。通过指定起点，文字沿其基线左对齐。基线是指其底部所在的线。指定起点后，您需要设置文字的高度和旋转角度。
指定文字高度 <当前值>: 提示确定文字在基线上方延伸的距离，以大写字母测量。此距离以图形单位指定。您可以通过指定两个点或输入一个值来指定文字高度。在空响应的情况下，将使用默认高度，即用于以相同样式绘制的上一个文字的高度。
指定文字的旋转角度 <当前值>: 提示确定绘制文字行的角度。旋转角度的默认值为 0 度（沿东方向）；在这种情况下，文字从指定的起点水平绘制。旋转角度以逆时针方向测量。最后指定的角度成为当前旋转角度，如果您给出空响应，最后指定的角度将用作默认旋转角度。您也可以通过指定两个点来指定旋转角度。如果在起点左侧的位置指定一个点，文字将倒置绘制。
您现在可以在文字窗口中输入文字。键入字符时将显示它们。输入文字后，单击文字窗口外部并按 Esc 键。选择此工具时显示的命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: 指定起点。
指定高度 <0.2000>: 0.15
指定文字的旋转角度 <0>: ; 将显示文本框。开始在其中键入。
完成一行后，按 Enter 键；光标将自动放置在下一行的开头，您可以输入下一行文字。但是，如果您将光标放在新位置，将显示一个新的文本框，您可以在此位置以新的起点和相同的文字参数开始键入文字。调用“单行”工具一次，您可以在绘图区域中的任意所需位置输入多行文字。按 Backspace 键，您可以删除光标框当前位置左侧的一个字符。即使您已输入多行文字，您也可以使用 Backspace 键删除文字，直到到达第一行的起点。要退出该工具，请单击文本框外部并按 Esc 键。
此工具可用于大多数文字对正模式，尽管它在左对齐文字的情况下最有用。在对齐文字的情况下，此工具用于为文字的每一行指定适合第一行宽度的高度。即使您选择“对正”选项，文字也会首先在所选点处左对齐。
对正选项

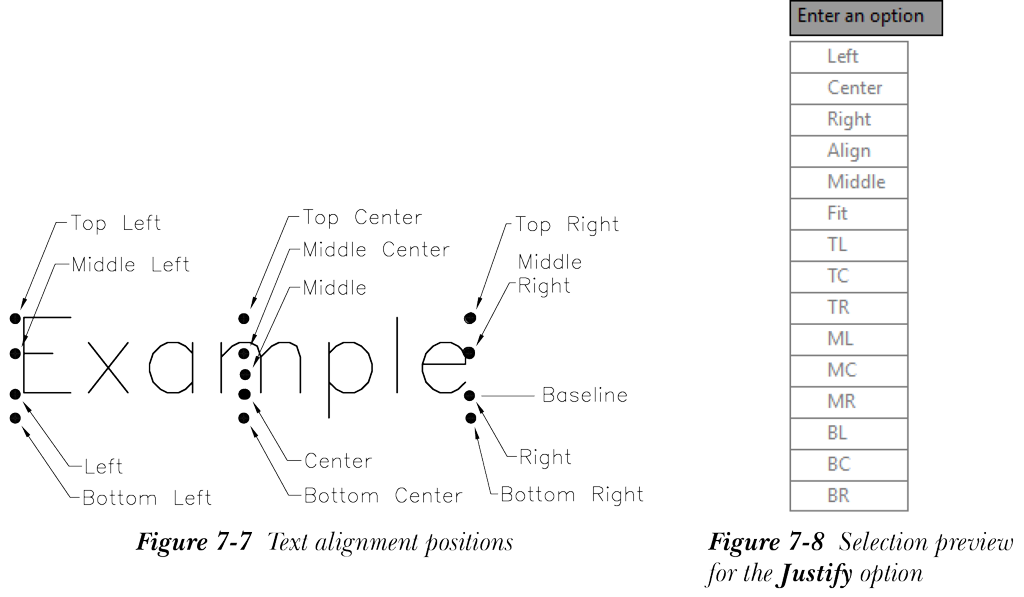

AutoCAD 提供了各种选项来对正文字。对正是指文字的布局。主要的文字对正模式是左、中、右。您可以使用模式的组合来对正文字，例如，上/中/下和左/中/右，参见图 7-7。上是指大写字母顶点所在的线。带有下伸部分的字母（如 p、g 和 y）从基线向下延伸到下方。当调用“对正”选项时，用户可以通过使用命令提示或选择预览选择所需的对正选项，将文字放置在十五种对正类型之一中，参见图 7-8。请注意，仅当在“草图设置”对话框中选中“启用指针输入”复选框时，才会显示选择预览。（文字样式和字体将在本章后面讨论）。现在，假设文字样式方向为水平。
当您选择“单行”工具使用此选项时将遵循的命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: J
输入选项 [左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]: 选择其中任一选项。
如果文字样式为垂直方向（参见本章后面的“创建文字样式”一节），则只有四个对正选项可用。命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: J
输入选项 [对齐(A)/居中(C)/中间(M)/右(R)]: 您可以选择所需的对正选项。
如果您知道想要什么对正，可以直接在 指定文字起点或 [对正(J)/样式(S)] 提示下输入它，而不必先输入 J 来显示对正提示。如果您需要同时指定样式和对正，则必须先指定样式。各种对正选项如下：
左选项：此选项用于将起点指定为文字的左下角，这意味着文字左对齐。当您选择此按钮时将遵循的命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: J
输入选项 [左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]: L
指定文字起点: 指定一个点。
指定高度 <当前值>: 输入高度。
指定文字的旋转角度 <0>:

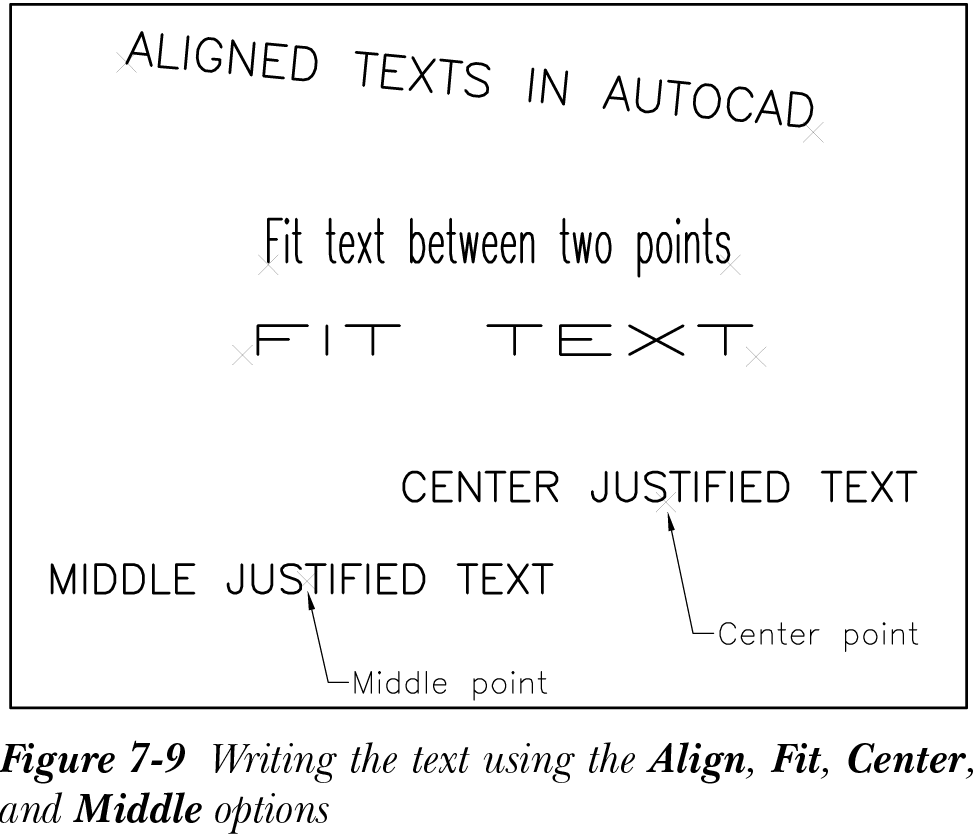

对齐选项：在此选项中，文字字符串写在两点之间，参见图 7-9。您必须指定作为基线端点的两个点。这两个点可以水平指定或以一定角度指定。AutoCAD 调整文字宽度（压缩或扩展）以使其适合两点之间。文字高度也会改变，具体取决于点之间的距离和字母的数量。
指定文字起点或 [对正(J)/样式(S)]: J
输入选项 [左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]: A
指定文字基线的第一个端点: 指定一个点。
指定文字基线的第二个端点: 指定一个点。
布满选项：此选项与前一个选项非常相似。唯一的区别是在这种情况下，您选择文字高度，并且它不会根据两点之间的距离而变化。AutoCAD 调整字母宽度以使文字适合给定的两个点之间，但高度保持不变，参见图 7-9。“布满”选项不适用于垂直方向的文字样式。如果您尝试对垂直文字样式使用“布满”选项，您会注意到文字字符串不会出现在提示中。命令提示序列如下。
输入选项 [左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]: F
指定文字基线的第一个端点: 指定一个点。
指定文字基线的第二个端点: 指定一个点。
指定高度 <当前值>: 输入高度。
注意
除了选择“对正”选项（J）来选择文字对正外，您还可以在 AutoCAD 提示“指定文字起点或 [对正(J)/样式(S)]:”时直接输入文字对正。
居中选项：您可以使用此选项选择文字基线的中点。可以通过在命令提示下输入 Justify 然后输入 Center 或 C 来调用此选项。选择或指定中心点后，您必须输入文字高度和旋转角度，参见图 7-9。
指定文字起点或 [对正(J)/样式(S)]: C
指定文字的中心点: 指定一个点。
指定高度 <当前值>: 0.15
指定文字的旋转角度 <0>:
中间选项：使用此选项，您不仅可以像前一个选项那样水平居中文字，还可以垂直居中文字。换句话说，您可以指定文字字符串的中间点，参见图 7-9。您可以更改文字高度和旋转角度以满足您的要求。遵循的命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: M
指定文字的中间点: 指定一个点。
指定高度 <当前值>: 0.15
指定文字的旋转角度 <0>:

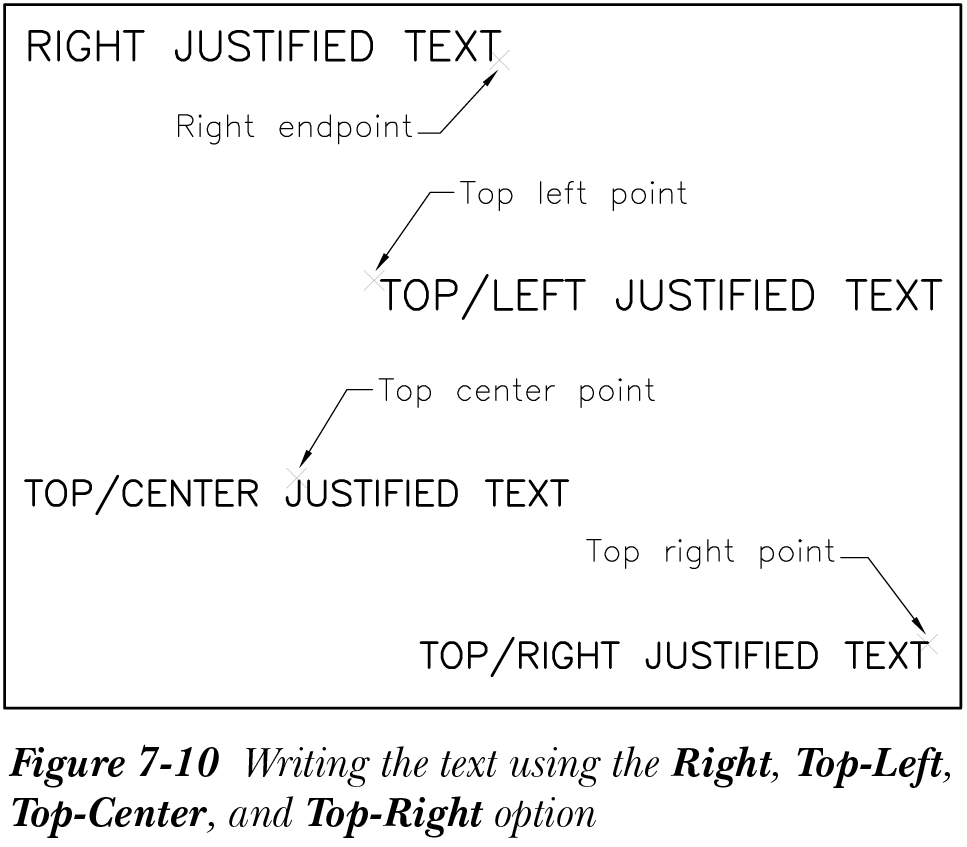

右选项：此选项与默认的左对齐起点选项类似。唯一的区别是文字字符串对齐到右下角（您指定的端点），即文字右对齐，参见图 7-10。当您选择此按钮时将遵循的命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: R
指定文字基线的右端点: 指定一个点。
指定高度 <当前值>: 0.15
指定文字的旋转角度 <0>:
左上选项：在此选项中，文字字符串从左上对正，参见图 7-10。命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: TL
指定文字的左上点: 指定一个点。
指定高度 <当前值>: 0.15
指定文字的旋转角度 <0>:
注意
其余的文字对正选项与已讨论的选项类似，您可以自行尝试。命令提示序列与前面示例给出的几乎相同。
样式选项
使用此选项，您可以指定另一个现有文字样式。不同的文字样式可以具有不同的文字字体、高度、倾斜角度和其他特性。可以通过输入 TEXT 然后在下一个提示下输入 S 来调用此选项。当您选择“单行文字”工具使用此选项时将遵循的命令提示序列如下。
指定文字起点或 [对正(J)/样式(S)]: S
输入样式名或 [?] : 指定所需的样式或输入 ? 列出所有样式。
如果您想使用上一个文字样式，只需在最后一个提示下按 Enter 键。如果您想激活另一个文字样式，请在最后一个提示下输入样式名称。您也可以从可用文字样式列表中选择，可以通过输入 ? 显示该列表。输入 ? 后，下一个提示如下。
输入要列出的文字样式 <*>: 指定要列出的文字样式或输入 * 列出所有样式。
当您按 Enter 键时，可用的文字样式名称以及当前样式和命令的详细信息将显示在 AutoCAD 文字窗口中。
注意
借助“单行文字”工具的“样式”选项，您可以从现有列表中选择文字样式。如果您想创建新样式，请使用 STYLE 命令，本章后面将对此进行说明。
