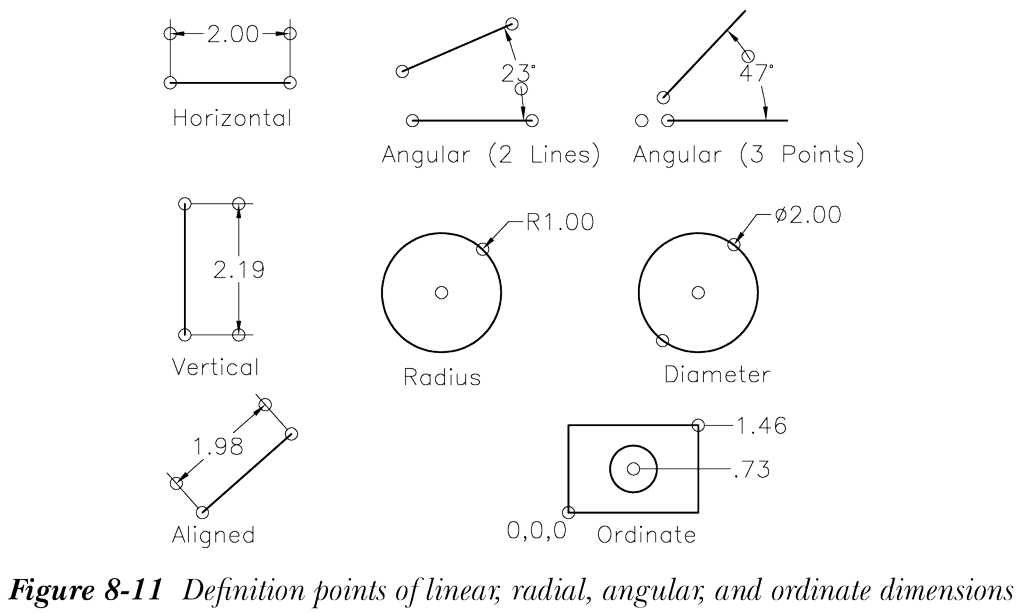

定义点是在用于生成标注对象的位置处绘制的点。标注使用定义点来控制其更新和重新缩放。AutoCAD 将这些点绘制在一个名为 Defpoints 的特殊图层上。这些点不会被绘图仪打印，因为 AutoCAD 不打印 Defpoints 图层上的任何对象。如果你分解标注（相当于关闭 DIMASSOC），定义点将转换为 Defpoints 图层上的点对象。在图 8-11 中，小圆圈表示不同对象的定义点。

线性标注的定义点是用于指定尺寸界线的点以及第一条尺寸界线与标注线的交点。角度标注的定义点是用于指定标注的线的端点以及用于指定标注线圆弧的点。例如，对于三点角度标注，定义点是尺寸界线端点、角度顶点以及用于指定标注线圆弧的点。

半径标注的定义点是圆或圆弧的中心点，以及箭头接触对象的点。直径标注的定义点是箭头接触圆的点。坐标标注的定义点是 UCS 原点、特征位置和引线端点。

注意

除了刚才提到的定义点外，标注文字的中点也可作为所有类型标注的定义点。
