练习 3
绝对坐标系

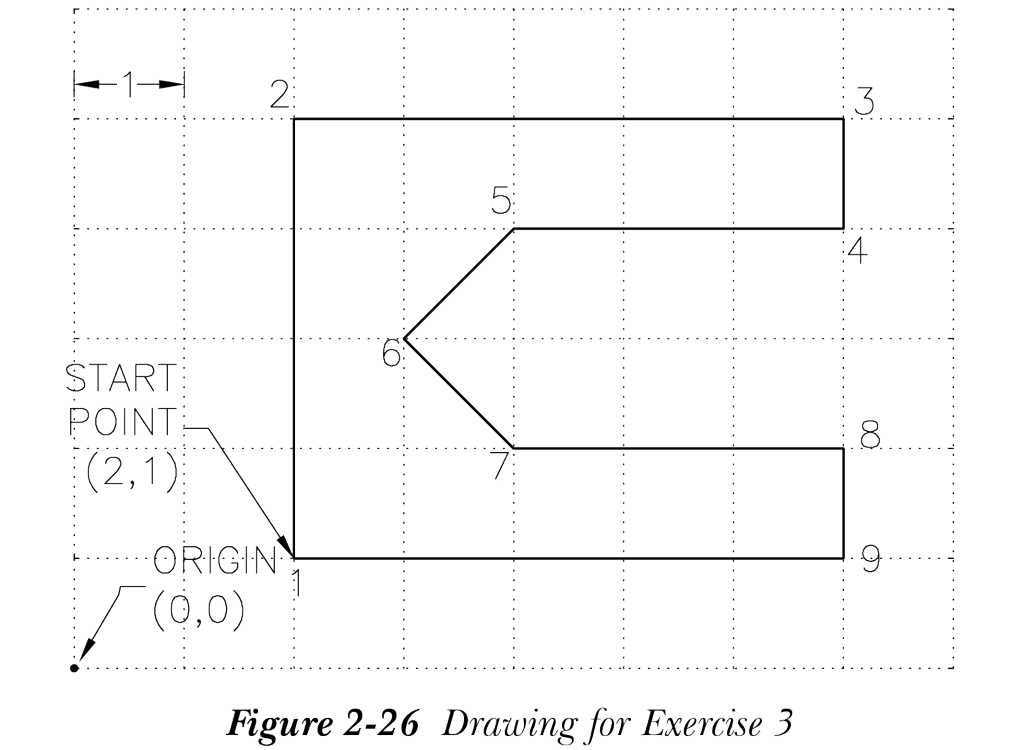

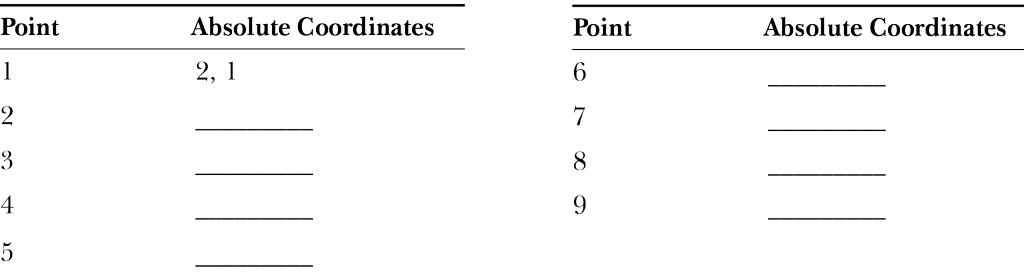

绘制图 2-26 所示的轮廓。虚线之间的距离为 1 个单位。在下表中输入各点的绝对坐标。然后，使用这些坐标绘制相同的图形。
直接距离输入

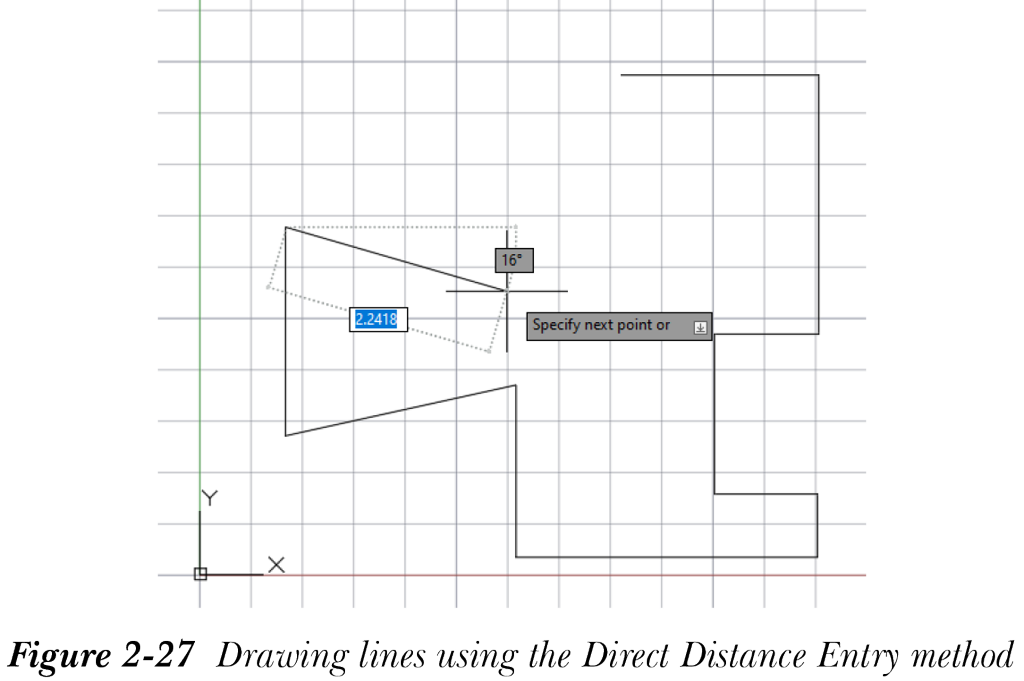

在 AutoCAD 中绘制直线最简单的方法是使用直接距离输入法。在使用此方法绘制直线之前，请确保状态栏中选中了“动态输入”按钮。接下来，选择 直线（Line） 工具；将提示你指定起点。在文本框中输入坐标值并按 Enter 键；将提示你指定下一点。现在，在相应的文本框中输入直线的绝对长度及其相对于上一点的夹角，如图 2-27 所示。请注意，你可以使用 Tab 键在文本框之间切换。如果使用此方法绘制直线时正交模式处于打开状态，则只能沿 X 轴或 Y 轴定位光标。如果未选中“动态输入”按钮，则需要在命令提示处输入直线的长度。因此，将光标定位在所需角度，在命令提示处输入长度，然后按 Enter 键，参见图 2-27。
例 4
直接距离输入

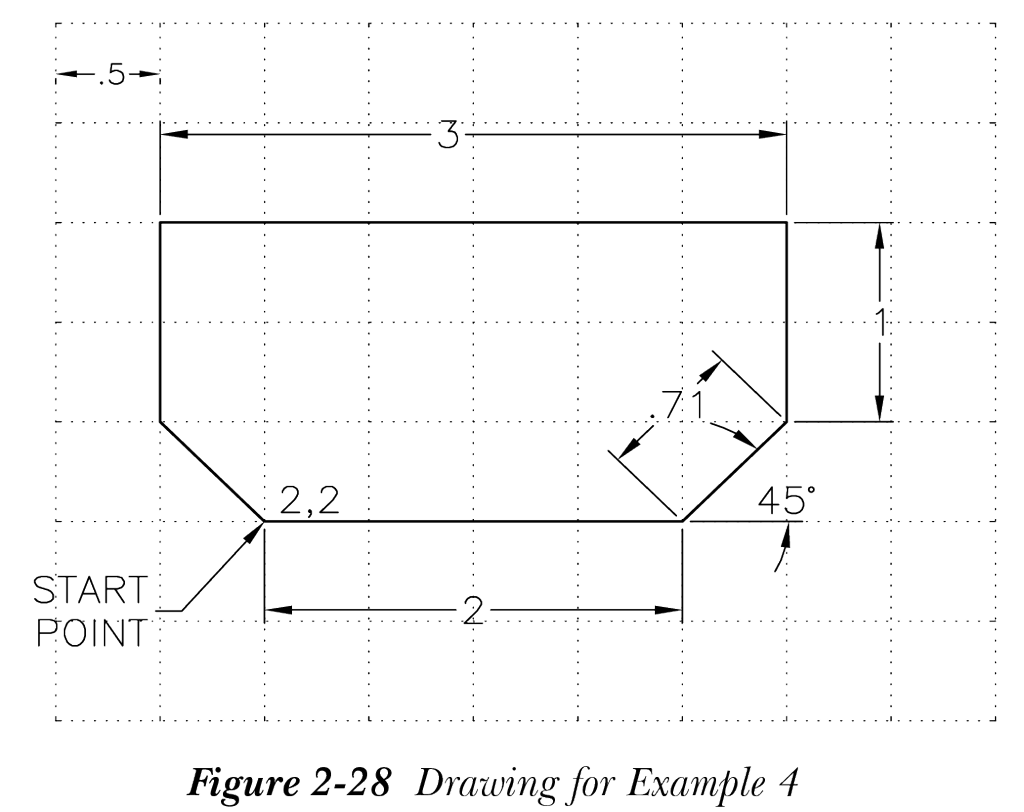

在此示例中，你将使用直接距离输入法绘制图 2-28 所示的轮廓。起点为 2,2。
此外，你可以使用“极轴追踪”按钮来绘制直线。“极轴追踪”按钮允许你按指定角度追踪直线。为极轴追踪指定的默认角度为 90 度。因此，默认情况下，你可以按 90 度的倍数角度（如 90、180、270 和 360）追踪直线。在此示例中，你需要按 45 度的倍数角度（如 45、90、135 等）绘制直线。因此，首先需要将极轴追踪角度设置为 45 度。
注意
你将在第 4 章中了解更多关于极轴追踪的内容。
-
在“草图与注释”工作空间中用
acad.dwt样板启动一个新文件。 - 在状态栏中的“极轴追踪”按钮上单击右键，然后从显示的快捷菜单中选择 45。再次选择状态栏中的“极轴追踪”按钮以打开极轴追踪（如果默认未打开）。
-
从“常用”选项卡的“绘图”面板中选择
直线（Line）工具；将提示你指定起点。 -
在命令提示处输入 2,2 并按
Enter键；将提示你指定下一点。 -
将光标水平向右移动，当工具提示显示极轴角度为 0 时，输入 2 并按
Enter键；将提示你指定下一点。 -
移动光标至某一角度，直到工具提示显示极轴角度为 45，输入 0.71 并按
Enter键；将提示你指定下一点。 -
将光标垂直向上移动，当工具提示显示极轴角度为 90 时，输入 1 并按
Enter键；将提示你指定下一点。 -
将光标水平向左移动，当工具提示显示极轴角度为 180 时，输入 3 并按
Enter键；将提示你指定下一点。 -
将光标垂直向下移动，当工具提示显示极轴角度为 90 时，输入 1 并按
Enter键；将提示你指定下一点。 -
输入
C并按Enter键。
提示
你可以在状态栏中“极轴追踪”按钮上单击右键显示的快捷菜单中添加更多角度值。为此，请从快捷菜单中选择“追踪设置”选项；“草图设置”对话框将显示。接下来，在“极轴角设置”区域中选择“新建”按钮，然后在对话框“附加角”框中出现的编辑字段中输入新的角度值。同样，你可以指定多个角度值。完成后，选择“确定”按钮。
