设置公差格式
“公差”选项卡

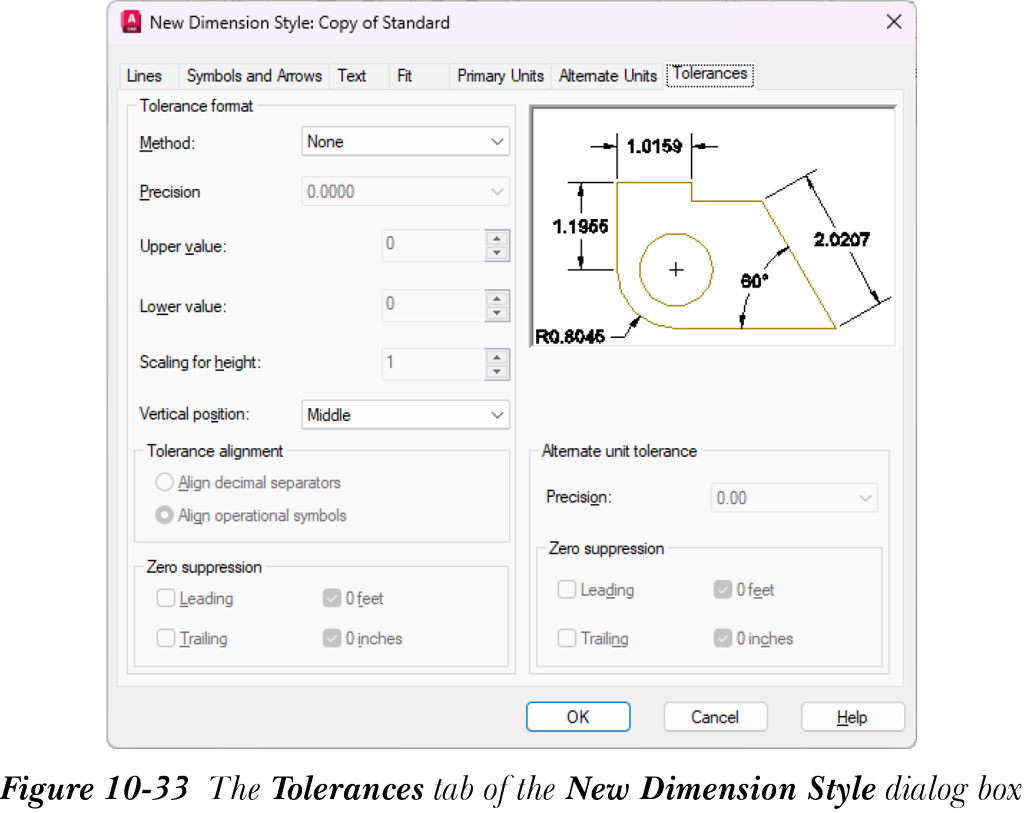

“公差”选项卡用于设置控制公差标注文字格式与显示的选项参数，参见图 10-33。这些参数包括换算单位公差标注文字。
公差格式区域
“公差”选项卡的“公差格式”区域用于指定公差方式、公差值、公差文字的位置以及公差文字的精度和高度。例如，如果不希望标注偏离超过正 0.01 和负 0.02，可以从“方式”下拉列表中选择“偏差”，然后在“上偏差值”和“下偏差值”编辑框中指定正、负偏差。进行标注时，AutoCAD 会自动将公差附加到标注上。DIMTP 变量设置标注文字的最大（或上）公差极限，DIMTM 变量设置标注文字的最小（或下）公差极限。不同的设置及其对相关标注变量的影响将在以下各节中说明。
方式：“方式”下拉列表用于选择公差方式。AutoCAD 支持的公差方式有“对称”、“偏差”、“极限”和“基本”。下面将介绍这些公差方式。
无：选择“无”选项会将 DIMTOL 变量设置为 0，并且不向标注文字添加公差值，即“公差”选项卡中的选项被禁用。

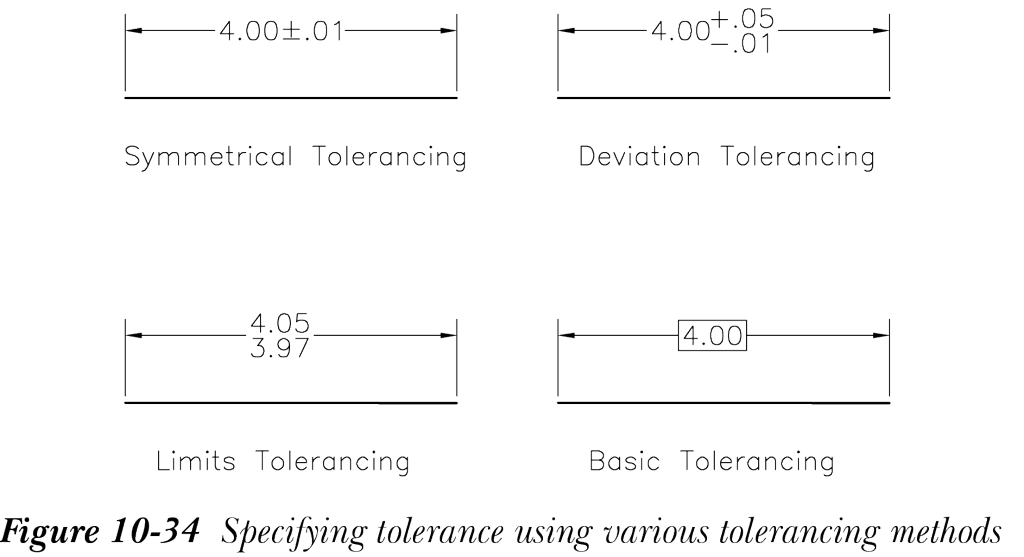

对称：此选项用于指定对称公差。选择此选项时，“下偏差值”微调框被禁用，“上偏差值”微调框中指定的值将同时应用于正、负公差。例如，如果“上偏差值”微调框中指定的值为 0.01，则附加到标注文字的公差为 ±0.01，参见图 10-34。DIMTOL 的值设置为 1，DIMLIM 的值设置为 0。
偏差：如果选择“偏差”公差方式，“上偏差值”和“下偏差值”微调框中的值将显示为正、负标注公差。如果输入正、负公差值，AutoCAD 会在公差正值前添加正号（+），在公差负值前添加负号（–）。例如，如果公差的上偏差值为 0.05，下偏差值为 0.01，则生成的标注文字将具有正公差 0.05 和负公差 0.01（图 10-34）。即使其中一个公差值为 0，也会为其添加符号。指定偏差公差时，AutoCAD 将 DIMTOL 变量值设置为 1，将 DIMLIM 变量值设置为 0。“上偏差值”和“下偏差值”编辑框中的值分别保存在 DIMTP 和 DIMTM 系统变量中。
极限：如果从“方式”下拉列表中选择“极限”公差方式，AutoCAD 会将上偏差值（“上偏差值”微调框的内容）加到标注文字（实际测量值）上，并从标注文字中减去下偏差值（“下偏差值”微调框的内容）。所得值将显示为标注文字，参见图 10-34。选择“极限”公差方式会将 DIMLIM 变量值设置为 1，将 DIMTOL 变量值设置为 0。“上偏差值”和“下偏差值”编辑框中的数值分别保存在 DIMTP 和 DIMTM 系统变量中。
基本：基本标注文字是指在其周围绘制一个方框的标注文字，参见图 10-34。基本标注也称为参考标注。参考标注主要用于几何尺寸和公差。通过选择“基本”公差方式可以实现基本标注。标注文字周围提供的距离（标注文字与矩形框之间的距离）以负值形式存储在 DIMGAP 变量中。负值表示基本标注。默认设置为关闭，因此生成的标注文字周围不带方框。
精度：“精度”下拉列表用于选择公差标注文字的小数位数。该值存储在 DIMTDEC 变量中。
上偏差值/下偏差值：在“上偏差值”微调框中指定正的上偏差值或最大值。如果公差方式为“对称”，则同一值也用作下偏差值。该值存储在 DIMTP 变量中。在“下偏差值”微调框中指定下偏差值或最小值。该值存储在 DIMTM 变量中。
高度比例：“高度比例”微调框用于指定标注公差文字相对于标注文字高度的比例。默认值为 1，表示公差文字的高度与标注文字高度相同。如果希望公差文字为标注文字高度的 75%，请在“高度比例”编辑框中输入 0.75。公差高度与标注文字高度的比值由 AutoCAD 计算，然后存储在 DIMTFAC 变量中。DIMTFAC = 公差高度/文字高度。
垂直位置：此下拉列表仅用于为“偏差”和“对称”方式指定公差文字的位置。三种可能的对齐方式为：主标注文字的底部、中间或顶部。这些设置保存在 DIMTOLJ 系统变量中（底部=0，中间=1，顶部=2）。
公差对齐区域

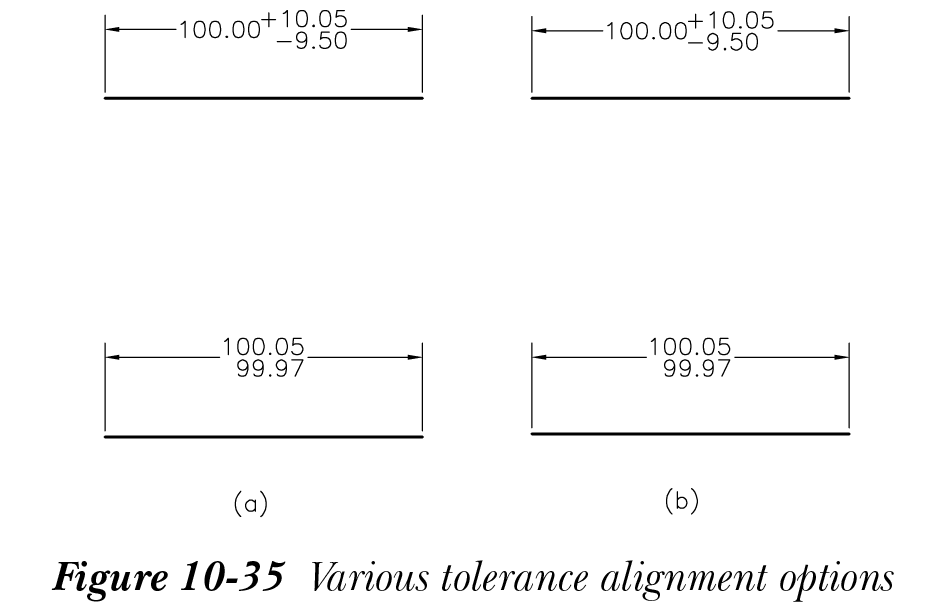

此区域中的选项用于控制公差值文字在堆叠放置时的对齐方式。仅当从“方式”下拉列表中选择“偏差”或“极限”选项时，这些选项才会高亮显示。选择“对齐小数分隔符”单选按钮可使公差文字沿小数点垂直对齐，参见图 10-35。选择“对齐运算符”单选按钮可使公差文字沿正号（+）和负号（-）垂直对齐，参见图 10-35。
消零区域
此区域根据所选择的复选框控制公差文字中的消零。选择“前导”复选框将抑制所有小数公差文字中的前导零。例如，0.2000 变为 .2000。选择“后续”复选框将抑制所有小数公差文字中的后续零。例如，0.5000 变为 0.5。同样，同时选择两个复选框将同时抑制前导零和后续零，两者都不选择则不抑制任何零。如果选择“0 英尺”复选框，当标注值小于一英尺时，将抑制公差标注文字中英尺部分的零。同样，选择“0 英寸”复选框将抑制标注文字中英寸部分的零。
换算单位公差区域
此区域中的选项定义换算单位公差值的精度和消零设置。仅当同时显示换算单位和主单位时，此区域下的选项才可用。
精度：此下拉列表用于设置换算标注公差文字中显示的小数位数。
消零区域
选择相应的复选框可控制小数中前导零和后续零的抑制，以及英尺和英寸格式标注中英尺和英寸部分零的抑制。
