设置主标注单位格式
主单位选项卡

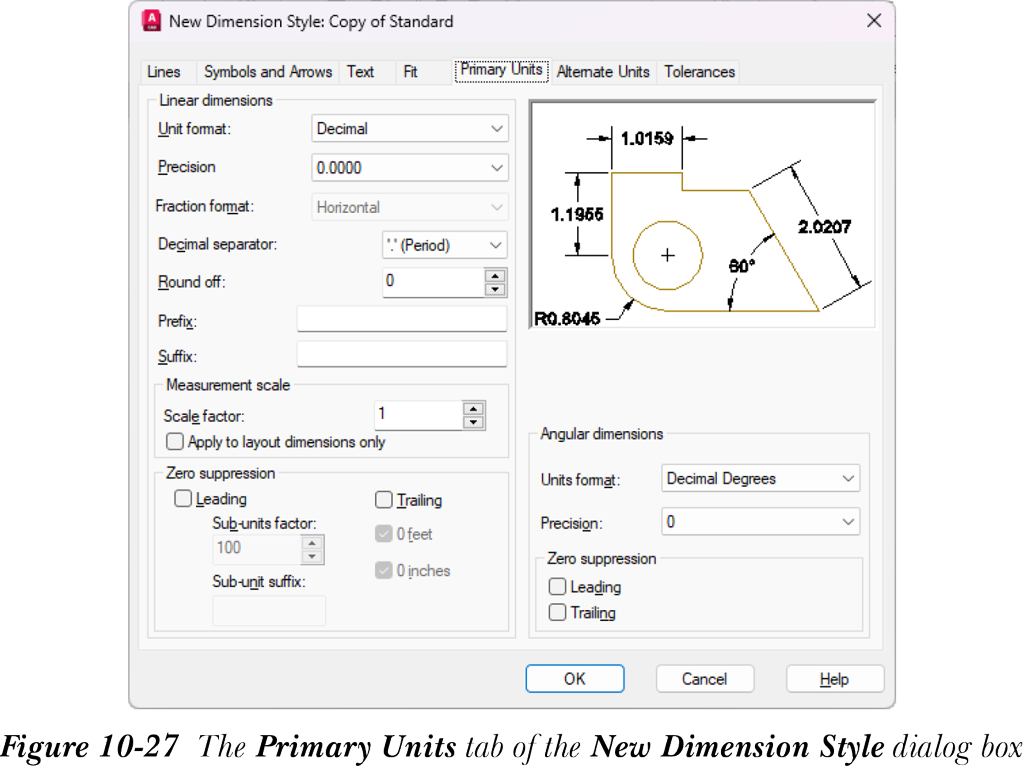

您可以使用“新建标注样式”对话框的“主单位”选项卡控制标注文字格式和精度值，请参见图 10-27。您可以使用此选项卡下的选项控制标注测量的单位格式、精度和消零。AutoCAD 允许您向标注文字附加用户定义的前缀或后缀。例如，您可以通过在“前缀”编辑框中输入 %%C 来将直径符号定义为前缀；AutoCAD 会自动将直径符号附加到标注文字前面。类似地，您可以将单位类型（如 mm）定义为后缀；AutoCAD 随后会将 mm 附加到每个标注文字的末尾。此选项卡还使您能够定义消零、精度和标注文字格式。
线性标注区域
此区域中的选项将在接下来讨论。
单位格式：此下拉列表为您提供指定主标注单位的选项。格式包括科学、小数、工程、建筑、分数和 Windows 桌面。请记住，通过选择标注单位格式，图形单位（您可能已使用 Units 命令选择）不会受到影响。线性标注的单位设置存储在 DIMLUNIT 系统变量中。科学、小数、工程、建筑、分数和 Windows 桌面存储的系统变量值分别为 1、2、3、4、5 和 6。
精度：此下拉列表用于控制主单位的小数位数。精度设置（小数位数）保存在 DIMDEC 变量中，并取决于您选择的单位和角度格式。
分数格式：此下拉列表用于设置分数格式。选项包括水平、对角和不堆叠。仅当您从“单位格式”下拉列表中选择“建筑”或“分数”时，此下拉列表才可用。该值存储在 DIMFRAC 变量中。
小数分隔符：此下拉列表用于选择将用作小数分隔符的选项；例如，句点 [.]、逗号 [,] 或空格 [ ]。如果您在“单位格式”下拉列表中选择了 Windows 桌面单位，AutoCAD 将使用小数符号设置。

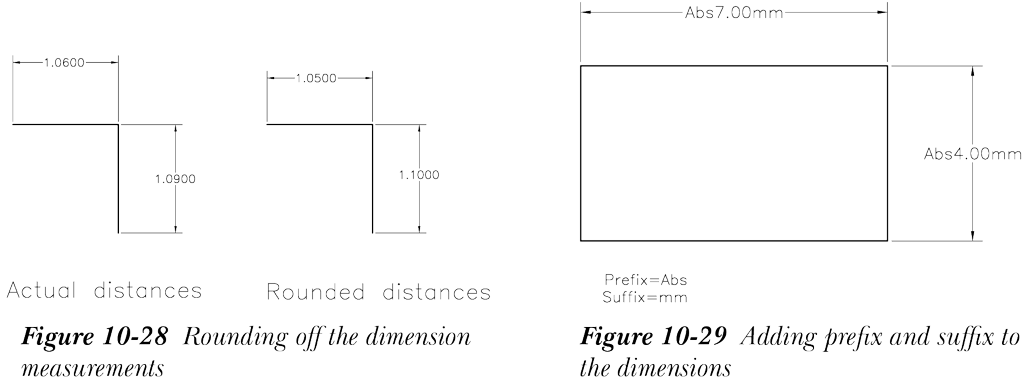

舍入：“舍入”微调框用于设置标注值的舍入值。舍入值的小数位数应始终小于或等于“精度”编辑框中的值。例如，如果“舍入”微调框设置为 0.05，则所有标注都将舍入到最接近的 0.05 个单位。因此，值 1.06 将舍入为 1.05，值 1.09 将舍入为 1.10，请参见图 10-28。该值存储在 DIMRND 变量中，“舍入”编辑框中的默认值为 0。
前缀：您可以通过在此编辑框中输入前缀来将其附加到标注测量值。标注文字将转换为 前缀<标注测量值> 格式。例如，如果您在“前缀”编辑框中输入文字“Abs”，则“Abs”将放置在标注文字前面，如图 10-29 所示。前缀字符串保存在 DIMPOST 系统变量中。
注意
一旦指定了前缀，半径标注中的默认前缀 R 和直径标注中的 ø 将被取消。
后缀：就像附加前缀一样，您可以通过在此编辑框中输入所需后缀来将后缀附加到标注测量值。例如，如果您在“后缀”编辑框中输入文字 mm，则标注文字将具有 <标注测量值>mm 格式，请参见图 10-29。AutoCAD 将后缀字符串存储在 DIMPOST 变量中。
提示
DIMPOST 变量用于向标注文字附加前缀和后缀。此变量以字符串值作为其参数。例如，如果您想要厘米后缀，请将 DIMPOST 设置为 cm。要为标注文字建立前缀，请键入前缀文本字符串，然后键入“<>”。
测量单位比例区域
此区域中的选项将在接下来讨论。

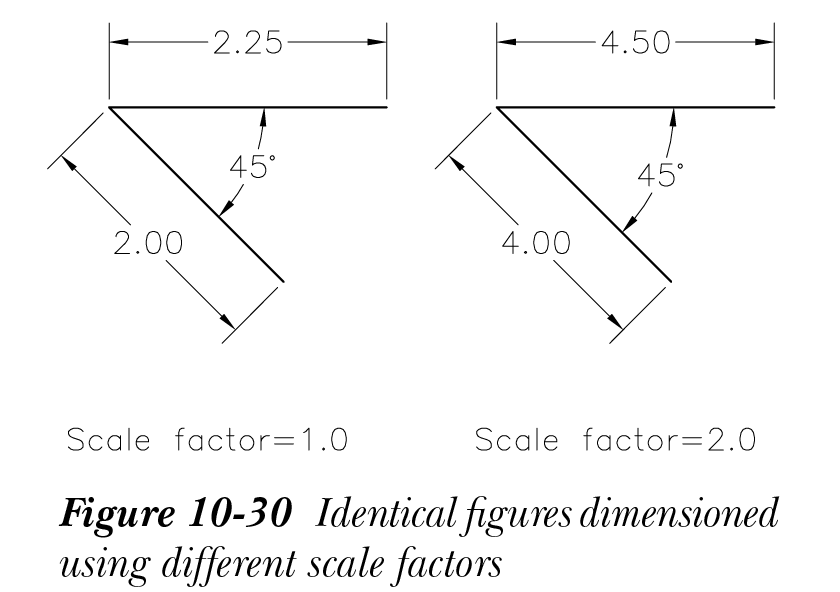

比例因子：您可以通过在“比例因子”微调框中设置所需比例因子，为线性标注测量指定全局比例因子。标注测量的所有线性距离（包括半径、直径和坐标）都将乘以此微调框中的现有值。例如，如果“比例因子”微调框的值设置为 2，则两个单位段将标注为 4 个单位（2 X 2）。但是，角度标注不受影响。通过这种方式，线性比例因子的值会影响默认（原始）标注文字的内容（图 10-30）。线性缩放的默认值为 1。使用默认值时，生成的标注文字是被标注对象的实际测量值。线性缩放值保存在 DIMLFAC 变量中。
注意
线性缩放值不会用于舍入值，也不会用于正或负公差值。因此，更改线性比例因子不会影响公差值。
仅应用到布局标注。当您选择“仅应用到布局标注”复选框时，比例因子值仅应用于布局中的标注。该值在 DIMLFAC 变量中存储为负值。
消零区域
此区域中的选项用于在标注中抑制前导零或后续零。此区域为您提供四个复选框。可以选择这些复选框以抑制前导零或后续零，或英尺和英寸中的零。“0 英尺”和“0 英寸”复选框仅在您从“单位格式”下拉列表中选择“工程”或“建筑”时可用。使用建筑单位时，“前导”和“后续”复选框被禁用。例如，如果您选择“0 英尺”复选框，标注文字 0’-8 ¾” 将变为 8 ¾”。默认情况下，0 英尺和 0 英寸值被抑制。如果您希望在英尺部分距离为整数值且英寸部分为零时抑制英尺和英寸标注中的英寸部分，请选择“0 英寸”复选框。例如，如果您选择“0 英寸”复选框，标注文字 3’-0” 将变为 3’。类似地，如果您选择“前导”复选框，最初为 0.53 的标注将变为 .53。如果您选择“后续”复选框，最初为 2.0 的标注将变为 2。
换算单位因子和换算单位后缀
“换算单位因子”选项用于将子单位值设置为单个单位，“换算单位后缀”选项用于在单个单位后添加后缀。例如，假设一个图元的标注为 0.05 个单位。在“新建标注样式”对话框的“主单位”选项卡中的“消零”区域选择“前导”和“后续”复选框后，请参见图 10-27，如果您将“换算单位因子”设置为 100（通过手动键入或使用微调框），并在“换算单位后缀”中输入“m”，则 AutoCAD 将在屏幕上显示标注为 5m。
角度标注区域
此区域为您提供控制角度单位的单位格式、精度和消零的选项。
单位格式：“单位格式”下拉列表显示角度标注的单位格式列表。显示角度标注的默认值为十进制度。角度标注的值存储在 DIMAUNIT 变量中。
精度：您可以从此下拉列表中选择角度标注的小数位数。此值存储在 DIMADEC 变量中。
消零区域：与线性标注类似，您可以通过选择该区域中的相应复选框来抑制角度标注中的前导零和后续零或两者。
