设置图形的界限
菜单栏：格式 > 图形界限 命令：LIMITS
在 AutoCAD 中，绘图区域是无限的。因此，在开始绘图之前，您需要对绘图区域应用界限。在上一章中，您学习了在启动图形时通过使用“启动”对话框中的“使用向导”选项来设置界限。如果您使用默认样板在图形中工作，则需要更改界限。例如，样板 acad.dwt 的默认界限设置为 12,9。要在此样板中绘制尺寸为 15x10 的矩形，您需要将其界限更改为 24x18。为此，请从菜单栏中选择“格式”>“图形界限”；系统将提示您指定左下角。以下是此工具将默认界限为 12,9 的 acad.dwt 样板的界限设置为 24,18 的提示序列。
选择图形界限工具
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)]<0.0000,0.0000>: 0,0
指定右上角点 <12.0000,9.0000>: 24,18
提示
每当您重新设置图形界限时，显示区域不会自动更改。要更改显示区域，请使用缩放下拉列表中的“全部缩放”工具。
绘图区域的界限通常由以下因素决定：
- 图形的实际尺寸。
- 添加标注、注释、材料清单和其他必要细节所需的空间。
- 各视图之间的间距，使图形看起来不杂乱。
- 边框和标题栏的空间（如果有）。
设置界限

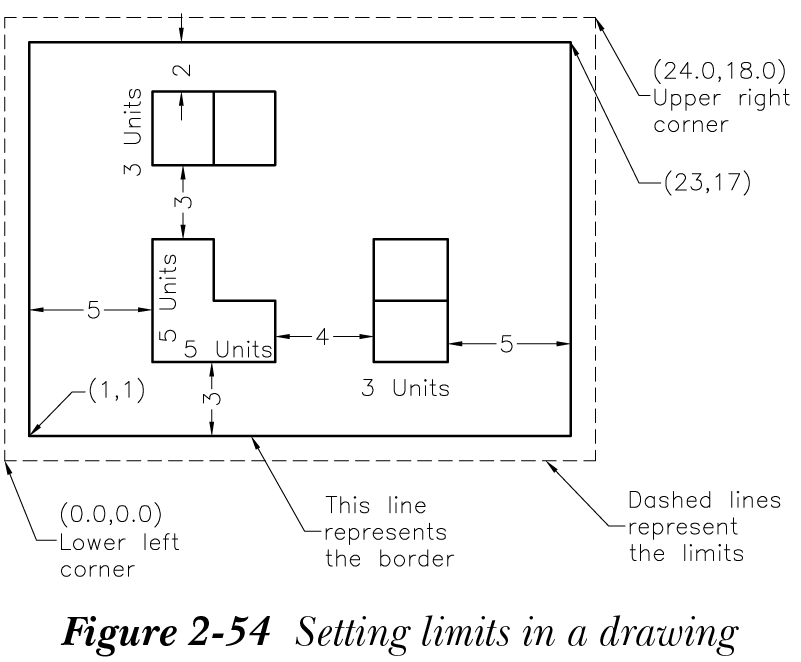

为了更好地了解如何设置界限，最好先绘制图形的粗略草图。这将有助于计算所需的绘图区域。例如，如果一个对象的主视图尺寸为 5 X 5，侧视图尺寸为 3 X 5，俯视图尺寸为 5 X 3，则应设置界限，使图形及其所有相关内容能够轻松容纳在设定的界限内。在图 2-54 中，主视图和侧视图之间的间距为 4 个单位，主视图和俯视图之间的间距为 3 个单位。此外，边框与图形之间的间距为左侧 5 个单位、右侧 5 个单位、底部 3 个单位、顶部 2 个单位。（视图之间以及边框线与图形之间的间距取决于图形。）
在了解了不同视图的尺寸、视图之间所需的间距、边框与图形之间的间距以及边框线与纸张边缘之间所需的空间后，您可以通过以下方式计算空间：
沿（X 轴）空间 = 1 + 5 + 5 + 4 + 3 + 5 + 1 = 24
沿（Y 轴）空间 = 1 + 3 + 5 + 3 + 3 + 2 + 1 = 18
这表明您需要为此图形设置的界限为 24 X 18。确定空间后，选择能够容纳图形的图纸尺寸。在上述情况下，您将选择 D 尺寸（34 X 22）图纸。因此，实际图形界限将为 34,22。
提示
要显示栅格，请从状态栏中选择“显示图形栅格”按钮。默认情况下，栅格将显示在界限之外。要将栅格显示到界限范围内，请使用 GRID 命令的“界限”选项，将“显示超出界限的栅格 [是(Y)/否(N)] <是(Y)>:”设置为“否(N)”；栅格将仅显示到设定的界限范围内。
建筑图形的界限
大多数建筑图形以 1/4" = 1'、1/8" = 1' 或 1/16" = 1' 的比例绘制。您必须相应地设置界限。以下示例说明了如何计算建筑图形的界限。
已知
图纸尺寸 = 24" X 18"
比例为 1/4" = 1'
计算界限
比例为 1/4" = 1'
或 1/4" = 12"
或 1" = 48"
X 界限 = 24" X 48"
= 1152" 或 1152 单位
= 96'
Y 界限 = 18" X 48"
= 864" 或 864 单位
= 72'
因此，比例因子为 48，界限为 1152",864" 或 96',72'。
例 6
设置界限

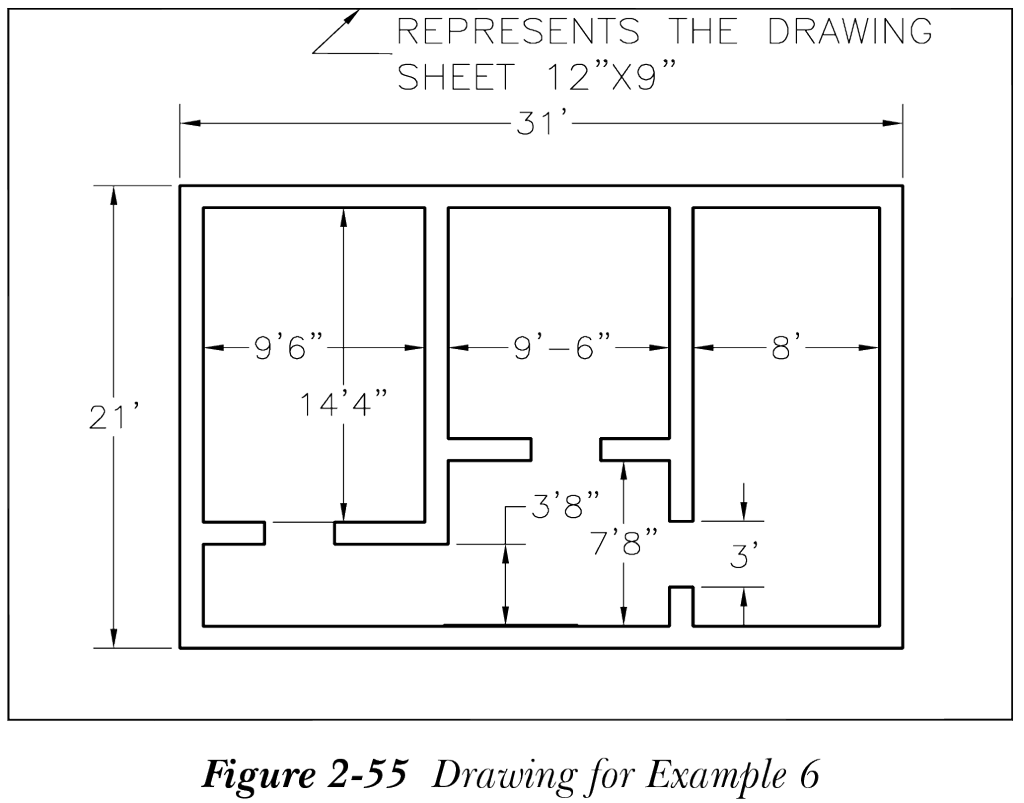

在此示例中，您将计算界限并为图 2-55 所示的图形确定适当的绘图比例因子。您将在 12" X 9" 的图纸上打印该图形。
比例因子的计算如下。
已知
图形总长度 = 31'
图纸长度 = 12"
图形与纸张边缘之间的近似间距 = 2"
计算比例因子
要计算比例因子，您必须尝试各种比例，直到找到满足给定条件的比例。经过一些经验后，您会发现这相当容易。对于此示例，假设比例因子为 1/4" = 1'。
比例因子 1/4" = 1' 或 1" = 4'
因此，31' 长的线在纸上将为 = 31'/4' = 7.75"。同样，21' 长的线 = 21'/4' = 5.25"。图形与纸张边缘之间的近似间距 = 2"。
因此，图纸总长度 = 7.75 + 2 + 2 = 11.75"
同样，图纸总宽度 = 5.25 + 2 + 2 = 9.25"
由于您选择了 1/4" = 1' 的比例，图形肯定能放入给定的纸张（12" x 9"）中。因此，此图形的比例为 1/4" = 1'。
计算界限
比例因子 = 1" = 48" 或 1" = 4'
图纸长度为 12"
因此，X 界限 = 12 X 4' = 48'，Y 界限 = 9 X 4' = 36'
公制图形的界限
当图形单位为公制时，您必须使用标准公制尺寸图纸或以毫米（mm）为单位计算界限。例如，如果图纸尺寸为 24 X 18，转换为公制后的界限将为 609.6,457.2（将长度和宽度乘以 25.4）。您可以将这些数字四舍五入为最接近的整数 610,457。请注意，公制图形除了界限外不需要任何特殊设置。公制图形与使用小数单位的任何其他图形一样。与建筑图形类似，您可以按比例绘制公制图形。例如，如果比例为 1:20，您必须相应地计算界限。以下示例说明了如何计算公制图形的界限：
已知
图纸尺寸 = 24" X 18"
比例 = 1:20
计算界限
比例为 1:20
因此，比例因子 = 20
X 界限 = 24 X 25.4 X 20 = 12192 单位
Y 界限 = 18 X 25.4 X 20 = 9144 单位
