练习 1 属性定义
在本练习中，您将为电阻器定义以下属性，然后使用“创建块”工具创建块。块的名称为 RESIS。虚线之间的距离为 0.5 个单位。
模式 标记名 提示 默认值
验证 RNAME 输入名称 RX
验证 RVALUE 输入电阻 XX
验证、不可见 RPRICE 输入价格 00

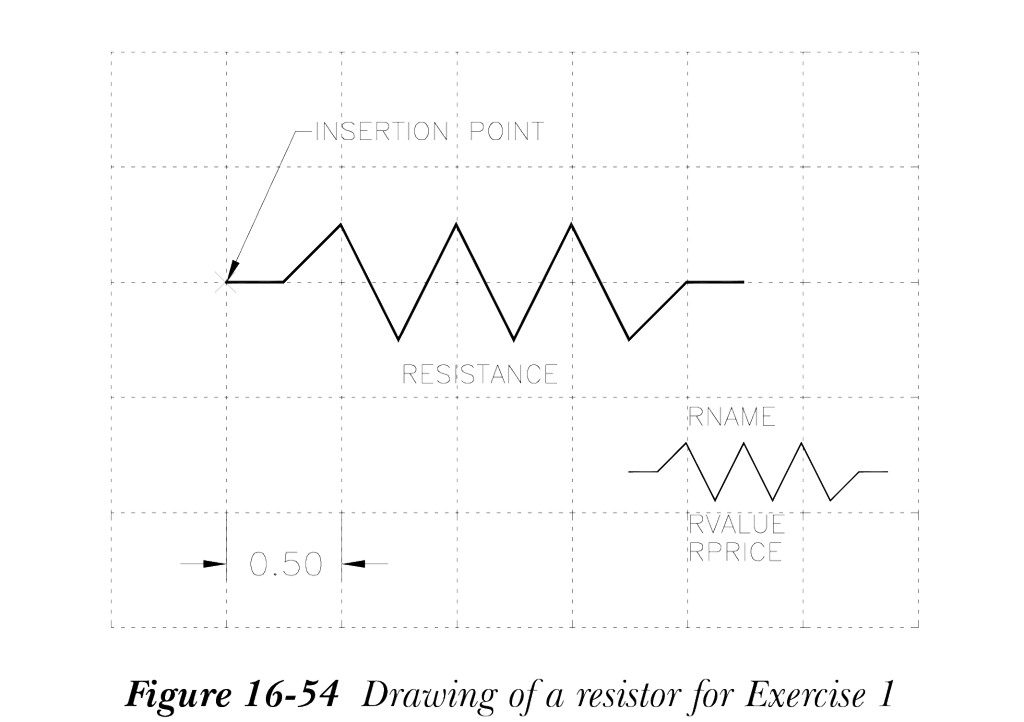

- 绘制电阻器，如图 16-54 所示。
- 选择“定义属性”工具以调用“属性定义”对话框。
- 按上表所示定义属性，并按图 16-54 所示放置属性文字。
-
使用
BLOCK命令创建块。块的名称为 RESIS，块的插入点位于电阻器的左端。为块选择对象时，请确保也选择了属性。
