绘制矩形
功能区：常用 > 绘图 > 矩形 工具栏：绘图 > 矩形
工具选项板：绘图 > 矩形 命令：RECTANG/REC

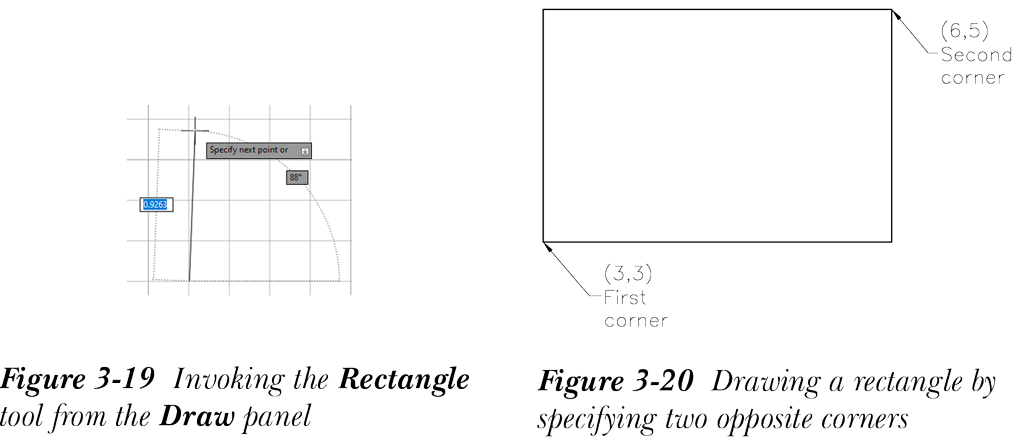

矩形是通过从“常用”选项卡的“绘图”面板中选择“矩形”工具（参见图 3-19）来绘制的。在 AutoCAD 中，您可以通过指定矩形的两个对角点、通过指定面积和其中一条边的尺寸，或通过指定矩形的尺寸来绘制矩形。所有这些绘制矩形的方法将在下面讨论。
通过指定两个对角点绘制矩形
调用“矩形”工具后，系统将提示您指定矩形的第一个角点。输入第一个角点的坐标或使用鼠标指定第一个角点；系统将提示您指定另一个角点。第一个角点可以是四个角点中的任意一个。通过输入坐标或使用鼠标左键指定对角点，如图 3-20 所示。
通过指定面积和一条边绘制矩形
要通过指定面积和其中一条边的长度来绘制矩形，首先指定起点。接下来，通过右键单击调用快捷菜单，然后选择“面积”选项。接下来，指定参数；矩形即被绘制出来。以下是绘制起点位于 3,3、面积为 15 个单位、长度为 5 个单位的矩形的提示序列：
从“绘图”面板中选择“矩形”工具
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 3,3
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: A
输入以当前单位计算的矩形面积 <100.000>: 15
计算矩形标注时依据 [长度(L)/宽度(W)] <长度>: L
输入矩形长度 <10.0000>: 5
在上述情况下，输入了矩形的面积和长度。系统使用以下公式自动计算矩形的宽度：
矩形面积 = 长度 x 宽度
宽度 = 矩形面积/长度
宽度 = 15/5
宽度 = 3 个单位
通过指定尺寸绘制矩形
您也可以通过指定尺寸来绘制矩形。这可以通过在“指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]”提示下从快捷菜单中选择“尺寸”选项，并输入矩形的长度和宽度来完成。绘制起点位于 3,3、长度为 5 个单位、宽度为 3 个单位的矩形的提示序列如下。
从“绘图”面板中选择“矩形”工具
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 3,3
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: D
指定矩形的长度 <0.0000>: 5
指定矩形的宽度 <0.0000>: 3
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 在屏幕上单击以指定矩形的方向。
在此，您可以选择四个位置中的任意一个来放置矩形。您可以移动光标以查看四个象限。根据光标的位置，首先指定的角点将保持为左下角、右下角、右上角或左上角的位置。确定位置后，您可以单击以放置矩形。
以一定角度绘制矩形
您也可以以一定角度绘制矩形。这可以通过在“指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]”提示下从快捷菜单中选择“旋转”选项，并输入旋转角度来完成。输入旋转角度后，您可以使用上述任何一种方法继续确定矩形的尺寸。以 45 度角绘制矩形的提示序列为：
从“绘图”面板中选择“矩形”工具
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 选择一个点作为左下角位置。
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: R
指定旋转角度或 [拾取点(P)] <当前>: 45
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 选择一个对角点。

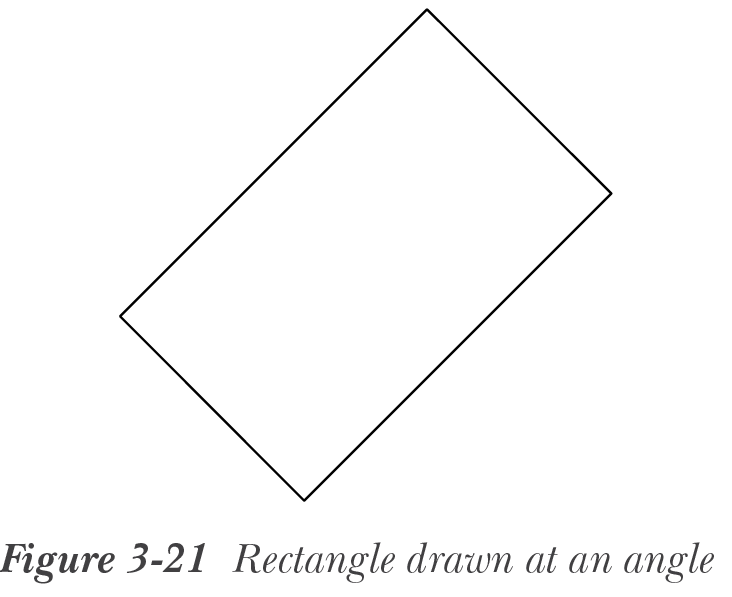

在指定另一个角点时，您可以将矩形放置在四个象限中的任意一个。将光标移动到不同象限，然后在需要绘制矩形的象限中选择一个点。图 3-21 显示了以 45 度角绘制的矩形。
注意
一旦指定了旋转角度，后续矩形将以指定的角度绘制。如果您不希望以一定角度绘制后续矩形，需要将旋转角度重置为零。
您也可以在指定起点之前设置矩形的一些参数。这些参数作为选项在命令提示中提供，将在下面讨论。
倒角

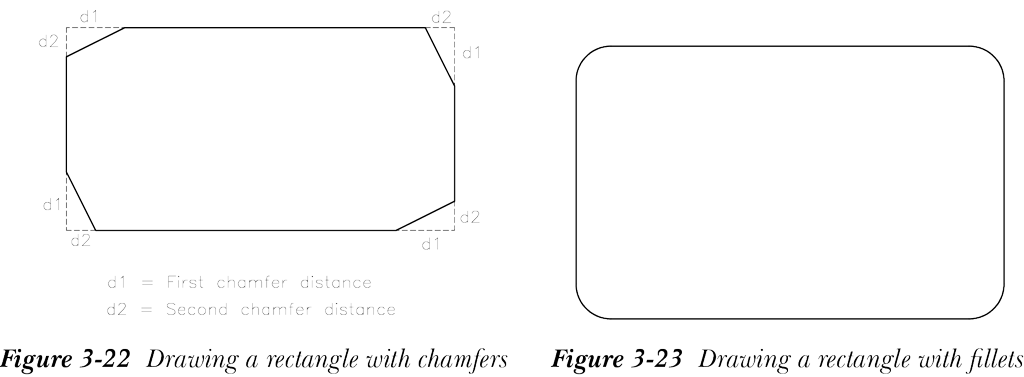

“倒角”选项用于通过指定倒角距离来创建倒角（即斜角），参见图 3-22。倒角在四个角点处创建。您可以给出两个不同的倒角值来创建不相等的倒角。
从“绘图”面板中选择“矩形”工具
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: C
指定矩形的第一个倒角距离 <0.0000>: 输入一个值 d1。
指定矩形的第二个倒角距离 : 输入一个值 d2。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 选择一个点作为左下角。
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 选择一个点作为右上角。
注意
d1 的顺序从矩形的角点按顺时针方向计算，而 d2 的顺序按逆时针方向计算。
圆角
“圆角”选项用于创建圆角矩形，参见图 3-23。您可以指定所需的圆角半径。以下是用于指定圆角的提示序列：
从“绘图”面板中选择“矩形”工具
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: F
指定矩形的圆角半径 <0.0000>: 输入一个值。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 选择一个点作为左下角。
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 选择一个点作为右上角。
请注意，只有当矩形的长度和宽度等于或大于指定圆角值的两倍时，矩形才会被倒圆角。否则，AutoCAD 将绘制不带圆角的矩形。
注意
您可以绘制带倒角或圆角的矩形。如果您先指定倒角距离，然后在同一矩形中指定圆角半径，则矩形将仅以圆角绘制。
宽度

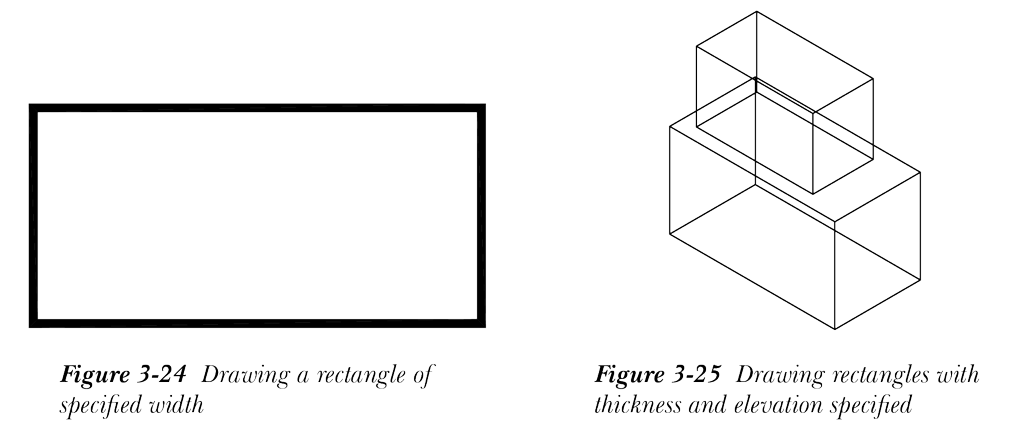

“宽度”选项用于创建其线段具有指定宽度的矩形，如图 3-24 所示。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: W
指定矩形的线宽 <0.0000>: 输入一个值。
厚度
“厚度”选项用于绘制在 Z 方向上按指定厚度值拉伸的矩形。例如，如果您绘制一个厚度为 2 个单位的矩形，您将得到一个高度为 2 个单位的长方体，参见图 3-25。要查看该长方体，请从绘图区域中选择 ViewCube 的“常用”选项，或从“视图”选项卡中“命名视图”面板的“恢复视图”下拉列表中选择“东南等轴测”选项。要将视图恢复为平面视图，请从“命名视图”面板的“恢复视图”下拉列表中选择“俯视”选项，或从绘图区域的 ViewCube 中选择“俯视”。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: T
指定矩形的厚度 <0.0000>: 输入一个值。
标高
“标高”选项用于在沿 Z 轴距 XY 平面指定距离处绘制矩形。例如，如果标高为 2 个单位，矩形将绘制在 XY 平面上方两个单位处。如果矩形的厚度为 1 个单位，您将得到一个高度为 1 个单位、位于 XY 平面上方 2 个单位处的长方体，参见图 3-25。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: E
指定矩形的标高 <0.0000>: 输入一个值。
注意
- 您为倒角、圆角、宽度、标高和厚度输入的值将成为后续绘制矩形的当前值。因此，您需要根据要求重置这些值。
- 使用“矩形”工具生成的矩形被视为单个对象。要编辑矩形的各条线，您需要使用“常用”选项卡中“修改”面板的“分解”工具分解矩形，然后进行编辑。
