练习 2 起点、圆心、角度
a. 绘制一段圆弧，其起点位于 6,3，圆心位于 3,3，包含角为 240 度。

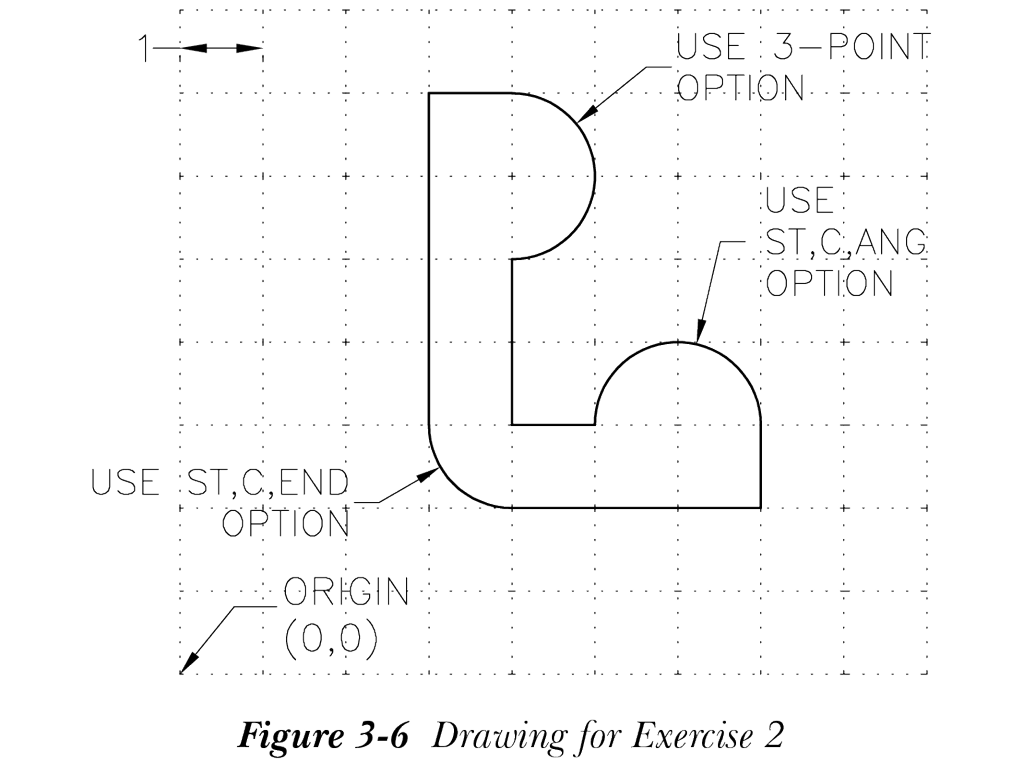

b. 绘制图 3-6 所示的轮廓。虚线之间的距离为 1.0 个单位。使用图中指示的不同圆弧命令选项创建圆弧。
通过指定起点、圆心和弦长绘制圆弧

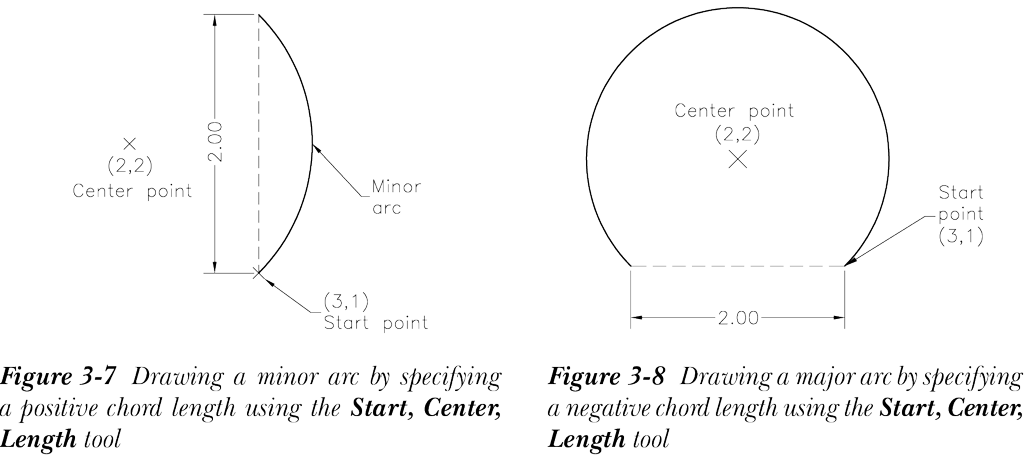

弦定义为连接圆弧起点和端点的直线。要通过指定弦长来绘制圆弧，请从“绘图”面板的“圆弧”下拉列表中选择“起点、圆心、长度”工具，并依次指定起点、圆心和弦长。指定弦长后，AutoCAD 将计算包含角，并从起点按逆时针方向绘制圆弧。正的弦长给出具有该长度的最小可能圆弧，如图 3-7 所示。此圆弧称为劣弧。劣弧的包含角小于 180 度。负的弦长值产生最大可能的圆弧，也称为优弧，如图 3-8 所示。
通过指定起点、端点和包含角绘制圆弧

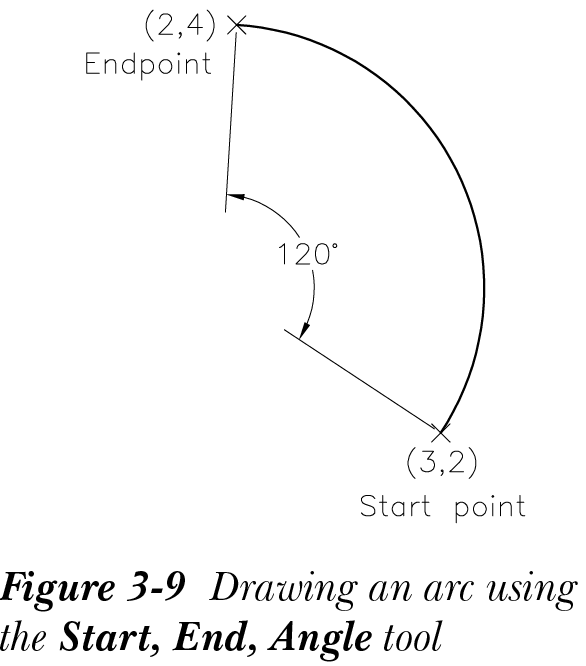

要通过指定起点、端点和包含角来绘制圆弧，请从“绘图”面板的“圆弧”下拉列表中选择“起点、端点、角度”工具，并依次指定起点、端点和包含角；圆弧将被绘制出来。正的包含角值从起点到端点按逆时针方向绘制圆弧，如图 3-9 所示。同样，负的包含角值按顺时针方向绘制圆弧。
通过指定起点、端点和方向绘制圆弧
此选项用于绘制优弧或劣弧，其大小和位置由起点与端点之间的距离以及指定的方向决定。您可以通过选择与起点相切的直线上的点，或输入圆弧起点与切线端点之间的角度来指定方向。
要通过指定方向来绘制圆弧，请从“绘图”面板的“圆弧”下拉列表中选择“起点、端点、方向”工具，并依次指定起点和端点；系统将提示您指定方向。指定与起点相切的直线上的点，或输入圆弧起点与切线端点之间的角度；圆弧将被绘制出来。

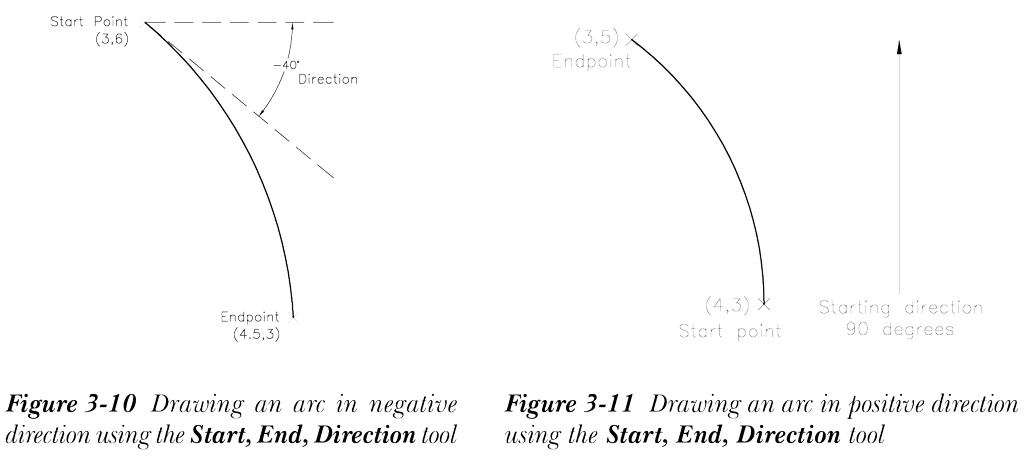

换句话说，使用此选项时，圆弧将按您指定的方向开始（圆弧的起始方向与您指定的方向相切）。以下是通过起点位于 3,6、端点位于 4.5,5 以及方向为 -40 度来绘制圆弧的提示序列。
从“圆弧”下拉列表中选择“起点、端点、方向”工具（确保动态输入已关闭）
指定圆弧的起点或 [圆心(C)]: 3,6
指定圆弧的端点: 4.5,3
指定圆弧起点的相切方向(按住 Ctrl 键切换方向): -40
，参见图 3-10。
以下是通过起点位于 4,3、端点位于 3,5 以及方向为 90 度来绘制圆弧的提示序列。
从“圆弧”下拉列表中选择“起点、端点、方向”工具（确保动态输入已关闭）
指定圆弧的起点或 [圆心(C)]: 4,3
指定圆弧的端点: 3,5
指定圆弧起点的相切方向(按住 Ctrl 键切换方向): 90
，参见图 3-11。
