创建线性标注
功能区：“注释”>“标注”>“标注”下拉列表 >“线性”
菜单栏：“标注”>“线性” 工具栏：“标注”>“线性”
命令：DIMLIN 或 DIMLINEAR
线性标注用于测量两点之间的水平或垂直距离。你可以直接选择要标注的对象或选择两个点。这些点可以是空间中的任意两点、圆弧或直线的端点，或任何可识别的点集。为确保准确性，必须借助对象捕捉来选择点，或通过选择要标注的对象来选择点。如果所选对象是对齐的，则线性标注将为该对象添加水平或垂直标注。选择 线性（Linear） 工具后将出现的提示序列如下。
指定第一条尺寸界线原点或 <选择对象>:
选择标注对象: 选择对象。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 选择一个点来定位标注的位置。

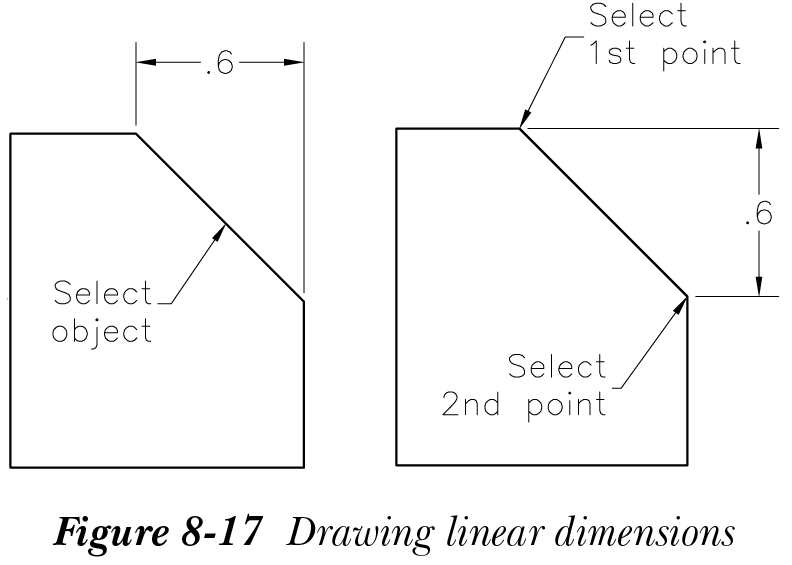

除了选择对象外，你还可以选择要标注的直线的两个端点，参见图 8-17。通常，对象上的点通过使用对象捕捉（端点、交点、圆心等）来选择。提示序列如下。
指定第一条尺寸界线原点或 <选择对象>: 选择一个点。
指定第二条尺寸界线原点: 选择第二个点。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 选择一个点来定位标注的位置。
使用 线性（Linear） 工具，你只需定义适当的标注位置点即可获得水平或垂直标注。如果你在标注的上方或下方选择一个点，AutoCAD 将创建水平标注。如果你在标注的左侧或右侧选择一个点，AutoCAD 将通过该点创建垂直标注。
线性工具选项
选择 线性（Linear） 工具后显示的选项将在下面讨论。
多行文字选项
多行文字（Mtext） 选项用于覆盖默认标注文字，并通过“文字编辑器”更改字体、高度等。当你在 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)] 提示下输入 M 时，将显示“文字编辑器”。你可以通过输入新文字来更改文字。你还可以使用“文字编辑器”的各种选项（在第 7 章中说明）。但是，如果你覆盖默认标注，标注文字的标注关联性将丢失。这意味着如果你使用定义点修改对象，AutoCAD 将不会重新计算标注文字。即使标注是真正的关联标注，当对象被修改时，文字也不会被重新计算。调用此选项的提示序列如下。
指定第一条尺寸界线原点或 <选择对象>: 指定一个点。
指定第二条尺寸界线原点: 指定第二个点。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: M（在文字窗口中输入标注文字，然后在文字窗口外单击以接受更改。）
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 指定标注位置。
文字选项

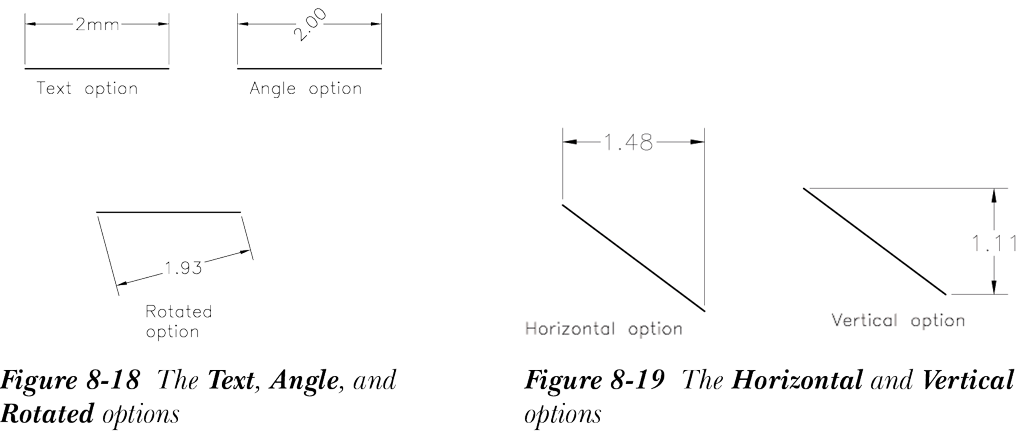

此选项也允许你覆盖默认标注。但是，此选项将提示你在命令提示符中直接指定新的文字值，参见图 8-18。调用此选项的提示序列如下。
指定第一条尺寸界线原点或 <选择对象>: 选择一个点。
指定第二条尺寸界线原点: 选择第二个点。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: T
输入标注文字 <当前>: 输入新文字。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 指定标注位置。
角度选项
此选项允许你更改标注文字的角度，参见图 8-18。
旋转选项
此选项允许你创建以指定角度旋转的标注，参见图 8-18。
水平选项
此选项允许你创建水平标注，无论你在何处指定标注位置，参见图 8-19。
垂直选项
此选项允许你创建垂直标注，无论你在何处指定标注位置，参见图 8-19。
注意
如果你覆盖默认标注，标注文字的标注关联性将丢失，当对象被缩放时，AutoCAD 将不会重新计算标注。
示例 1 水平标注
在此示例中，你将使用线性标注来标注一条长度为 4 个单位的水平线。首先通过选择对象进行标注，然后通过指定第一条和第二条尺寸界线原点进行标注。使用“文字编辑器”选项卡修改默认文字，使标注带下划线。
选择对象
- 在“草图与注释”工作空间中启动一个新文件，并绘制一条长度为 4 个单位的直线。
-
从“注释”>“标注”>“标注”下拉列表中选择
线性（Linear）工具；将提示你指定尺寸界线原点或对象。应用线性标注的提示序列如下：
指定第一条尺寸界线原点或 <选择对象>:
选择标注对象: 选择该直线。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: M
将显示“文字编辑器”选项卡，如图 8-20 所示。选择默认标注值，然后从功能区的“文字编辑器”选项卡的“格式”面板中选择“下划线”按钮，为文字添加下划线。在绘图区域中任意位置单击以退出“文字编辑器”选项卡。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 放置标注。
标注文字 = 4.0000
指定尺寸界线原点
- 从“注释”>“标注”>“标注”下拉列表中选择
线性（Linear）工具。提示序列如下：

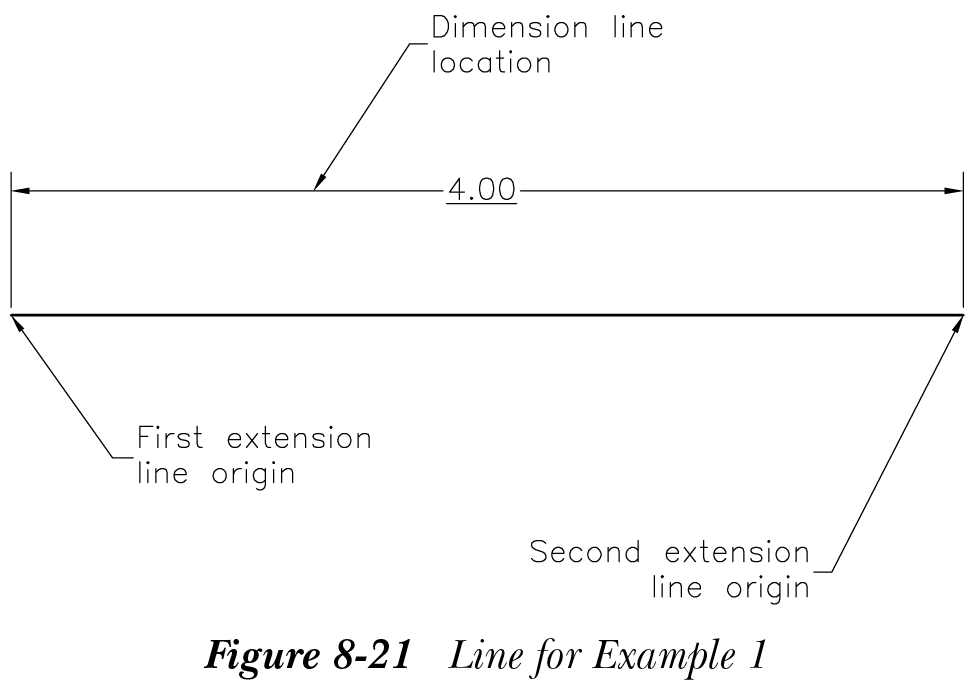

指定第一条尺寸界线原点或 <选择对象>: 使用端点对象捕捉选择直线的第一个端点，参见图 8-21。
指定第二条尺寸界线原点: 使用端点对象捕捉选择直线的第二个端点，参见图 8-21。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: M
选择文字，然后从功能区中选择“下划线”按钮，在“文字编辑器”中为文字添加下划线。在绘图区域中任意位置单击。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 放置标注。
标注文字 = 4.00
