创建折弯标注
功能区：“注释”>“标注”>“标注”下拉列表 >“折弯”
菜单栏：“标注”>“折弯” 工具栏：“标注”>“折弯”
命令：DIMJOGGED

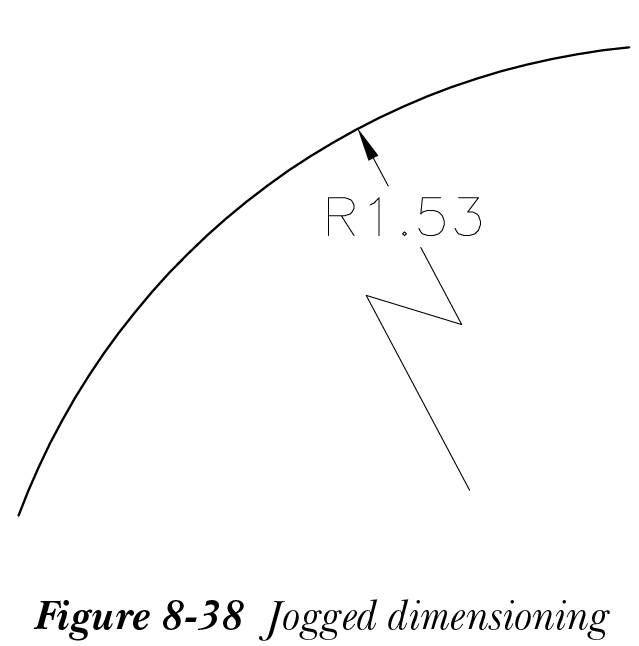

折弯标注的必要性源于空间限制。此外，当你想要避免标注线与其他标注合并时，也会使用折弯标注。还有一些情况下，无法在图纸中显示圆的中心。在这种情况下，使用折弯标注，如图 8-38 所示。可以使用 折弯（Jogged） 工具添加折弯标注。请注意，使用此工具，你只能添加折弯半径标注。要添加折弯标注，请从“标注”面板调用 折弯（Jogged） 工具，并从绘图区域中选择圆弧或圆；将提示你选择中心位置替代。指定一个新位置以替代现有中心。此点也将成为标注线的起点。接下来，指定标注线和折弯的位置。调用 折弯（Jogged） 工具后将出现的命令提示如下。
选择圆弧或圆: 选择要标注的圆弧或圆。
指定中心位置替代: 指定一个点，该点将临时替代实际中心点位置。
标注文字 = 当前
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: 指定一个点来定位标注线。
指定折弯位置: 指定一个点来定位折弯。
