创建弧长标注
功能区：“注释”>“标注”>“标注”下拉列表 >“弧长”
菜单栏：“标注”>“弧长” 工具栏：“标注”>“弧长”
命令：DIMARC

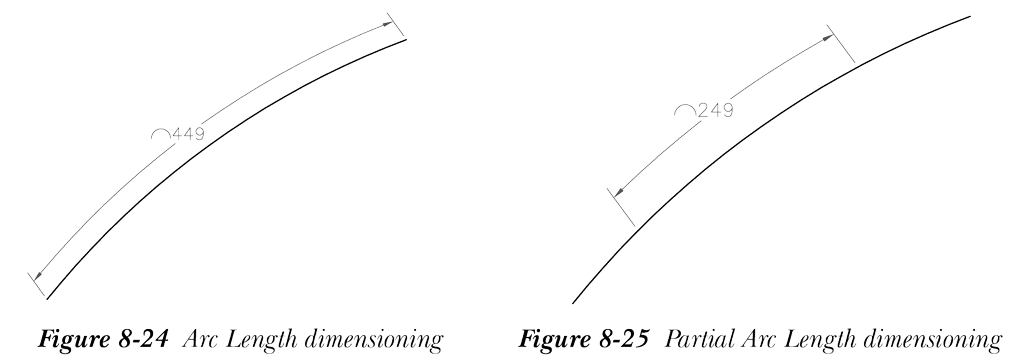

弧长标注用于标注圆弧或多段线圆弧段的长度。你需要选择圆弧或多段线圆弧段以及标注位置。图 8-24 显示了圆弧的弧长标注。在“标注”面板中选择 弧长（Arc Length） 工具。选择此工具后将出现的提示序列如下。
选择弧线段或多段线圆弧段: 选择要标注的圆弧或多段线圆弧段。
指定弧长标注位置，或 [多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]: 指定标注线的位置。
使用 部分（Partial） 选项，你可以标注圆弧的选定部分，如图 8-25 所示。部分（Partial） 选项的提示序列如下。
选择弧线段或多段线圆弧段: 选择要标注的圆弧或多段线圆弧段。
指定弧长标注位置，或 [多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]: P
指定弧长标注的第一个点: 在圆弧上指定第一个点。
指定弧长标注的第二个点: 在圆弧上指定第二个点。
指定弧长标注位置，或 [多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]: 指定标注线的位置。
使用 引线（Leader） 选项，你可以将引线从其圆周开始附着到标注文字上。此引线以径向方式绘制到圆弧，如图 8-26 所示。
注意
仅当圆弧在其圆心处所对的圆心角大于 90 度时，才会显示 引线（Leader） 选项。
