使用图案填充工具进行图案填充

使用图案填充工具进行图案填充

功能区：主页 > 绘图 > 图案填充下拉列表 > 图案填充 工具栏：绘图 > 图案填充

菜单栏：绘图 > 图案填充 命令：HATCH/H

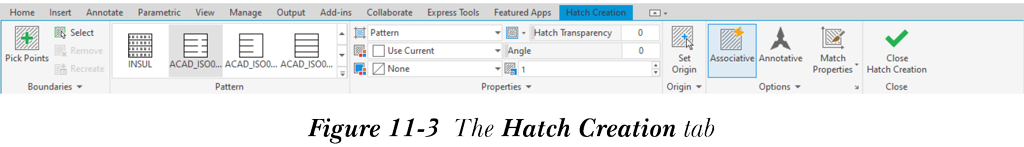

图案填充工具用于通过选择边界内的点或选择要填充的对象，对边界（闭合区域）内围住的区域进行图案填充。此工具会自动指定边界，并忽略可能不属于此边界的其他对象（整体或部分）。当你选择图案填充工具时，将显示“图案填充创建”选项卡，如图 11-3 所示。此外，系统将提示你拾取内部点。从“图案填充创建”选项卡的“图案”面板中选择图案填充图案的类型，在“特性”面板中设置图案填充图案的特性，然后将光标移到闭合轮廓内；将显示图案填充图案的预览。现在，拾取内部点；图案填充将被应用。

未定义边界图案填充

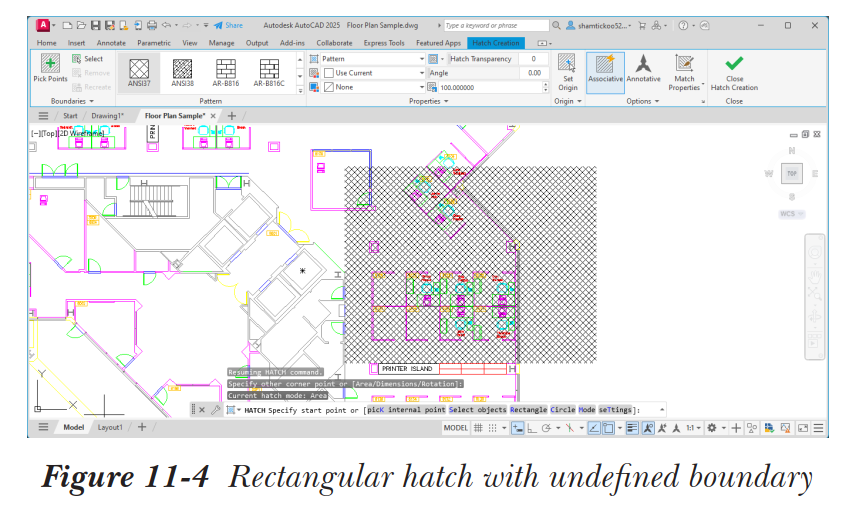

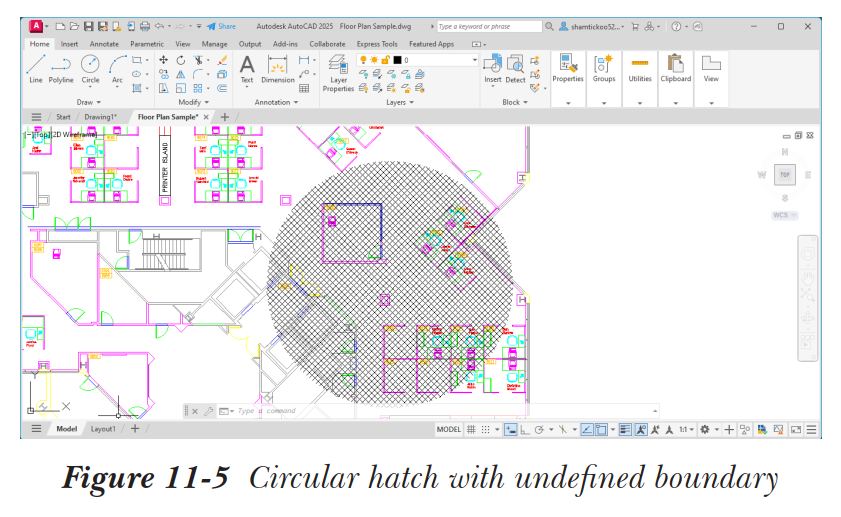

AutoCAD 2025 引入了一项用户友好的功能，使你能够直接创建图案填充，而无需依赖预先存在的边界几何图形。这一便捷选项简化了图案填充过程，允许用户快速将图案、实体填充或渐变色添加到指定区域。通过消除对现有几何图形的需求，此功能提高了工作流程效率和灵活性，使用户能够更轻松、更快速地对其设计应用图案填充。要创建没有预定义边界的图案填充，请从功能区调用图案填充命令，或键入 Hatch 或 H 并按 Enter 键，系统将提示你拾取内部点，或从命令提示中给出的选项中进行选择，从中选择“绘图”选项，系统将提示你指定起点，从命令提示中选择“矩形”或“圆”选项，然后，将提示你指定第一个角点。指定该点后，系统将提示你指定另一个角点。指定另一个角点；将绘制一个填充有矩形或圆形图案填充且没有预先存在边界的区域，如图 11-4 和 11-5 所示。

同样，你可以相对于区域和路径创建未定义边界图案填充。为此，请从功能区调用图案填充命令，或键入 Hatch 或 H 并按 Enter 键，系统将提示你拾取内部点，或从命令提示中给出的选项中进行选择。从命令提示中选择“绘图”选项。接着从命令提示中选择“模式”；系统将提示你指定绘图图案填充模式。当你从命令提示中选择“区域”模式时，系统将提示你指定起点。指定起点；系统将提示你指定下一点。指定下一点；将形成一个填充有图案填充的封闭区域。同样，如果你选择“路径”选项，系统将提示你指定起点。指定起点，然后指定下一点；将沿路径形成线性图案填充图案。

示例 1 图案填充

在此示例中，你将使用默认图案填充设置对一个圆进行图案填充。稍后，在本章中，你将学习更改设置以获得所需的图案填充图案。

1. 创建一个圆，然后从“绘图”面板中选择图案填充工具；“图案填充创建”选项卡将显示，并提示你拾取内部点。现在，将光标移到圆形区域内；将显示图案填充图案的预览。

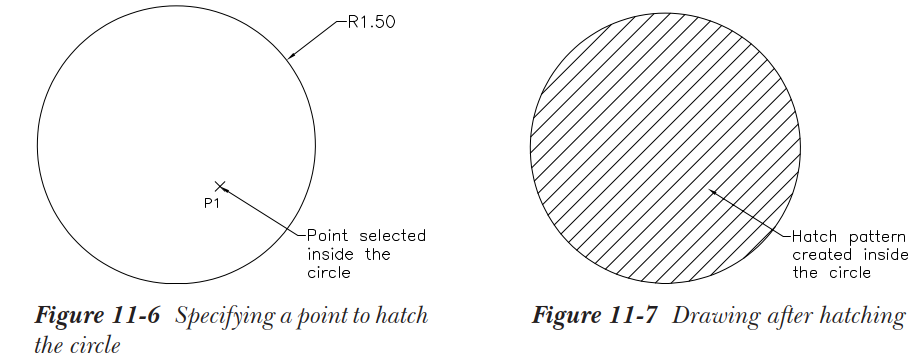

2. 在圆内选择一个点（P1）（图 11-6）并按 Enter 键；图案填充将被应用，如图 11-7 所示。

提示

1. FILLMODE 系统变量默认设置为开（变量值为 1），因此会显示图案填充图案。对于较大的图案填充区域，你可以将 FILLMODE 设置为关（变量值为 0），这样就不会显示图案填充图案，从而节省重生成时间。
2. 你也可以对实体模型的选定面进行图案填充。但是，要对实体模型的面进行图案填充，你需要在该面处对齐 UCS。你将在后续章节中了解更多相关内容。
