理解图层的概念和用途

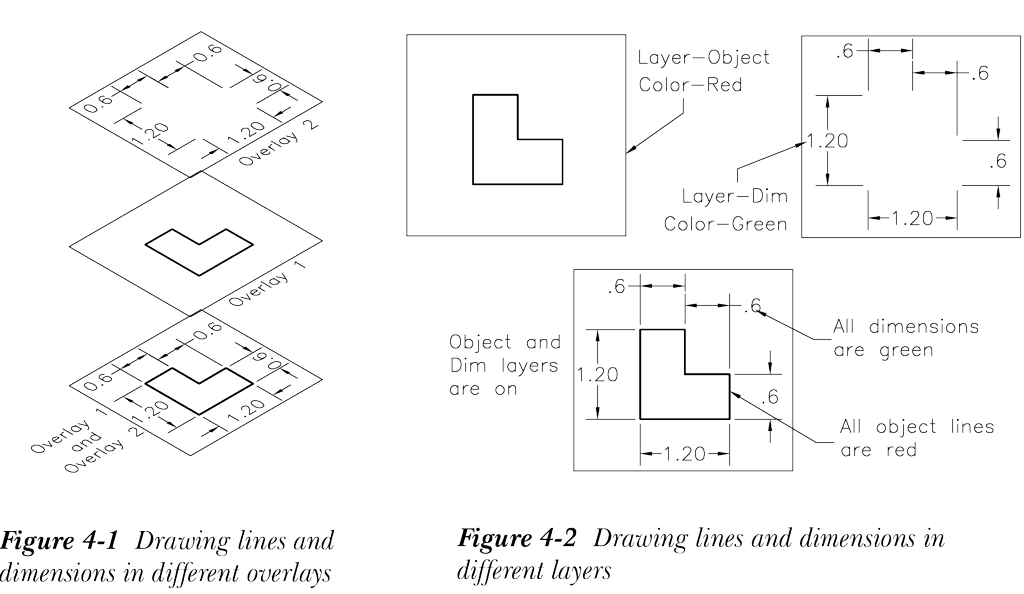

图层的概念可以通过手工绘图中覆盖层的概念来最好地解释。在手工绘图中，图形的不同细节可以绘制在不同的纸张或覆盖层上。每个覆盖层都与其他覆盖层完美对齐。一旦将它们全部叠放在一起，你就可以重现整个图形。例如，在图4-1中，对象线绘制在第一个覆盖层上，尺寸绘制在第二个覆盖层上。你可以将这些覆盖层叠放在一起，得到图形的组合外观。
在 AutoCAD 中，你可以使用图层来代替覆盖层。每个图层都被指定一个名称。你还可以为图层指定颜色和线型。例如，在图4-2中，对象线绘制在 OBJECT 图层上，尺寸绘制在 DIM 图层上。对象线将显示为红色，因为红色已指定给 OBJECT 图层。同样，尺寸线将显示为绿色，因为绿色已指定给 DIM 图层。你可以将图层一起显示、单独显示或以任意组合显示。
使用图层的优点
- 每个图层可以指定不同的颜色。为一组对象指定特定颜色对于打印非常重要。例如，如果所有对象线都是红色，那么在打印时，你可以将红色指定给具有所需笔尖宽度的槽（笔）。同样，如果尺寸是绿色，你可以将绿色指定给另一个具有细笔尖的槽（笔）。通过为不同图层指定不同颜色，你可以在打印图形时控制线宽。你还可以使图层可打印或不可打印。
- 图层对于执行某些编辑操作也很有用。例如，要删除图形中的所有尺寸，你可以冻结或锁定除尺寸图层之外的所有图层，然后使用“窗口交叉”选项选择所有对象，并删除所有尺寸。
- 你可以关闭不想显示或打印的图层，或将其冻结。
- 你可以锁定图层，以防止用户意外编辑其中的对象。
- 颜色还可以帮助你区分不同的对象组。例如，在建筑绘图中，基础、楼层、管道、电气工程和供暖系统的平面图可能绘制在不同的图层中。在电子绘图和 PCB（印刷电路板）中，多层电路板的每一层设计都可以绘制在单独的图层上。同样，在机械工程中，装配体的主要部件可以绘制在一个图层中，其他部件（如螺母、螺栓、键和垫圈）可以绘制在另一个图层中，而基准符号和标识符、纹理符号、气泡标注和物料清单等注释可以绘制在又一个图层中。
