几何尺寸和公差
设计过程中最重要的部分之一是为零件指定尺寸和公差，因为每个零件都是根据图纸中给出的尺寸制造的。因此，每位设计师都必须理解并全面了解行业中使用的标准做法，以确保图纸上给出的信息正确且能被他人理解。公差同样重要，尤其是在装配零件中。公差和配合决定了零件的配合方式。不正确的公差可能导致产品无法使用。除了尺寸标注和公差之外，如果零件要按设计方式运行，配合零件之间存在的功能和关系也很重要。设计过程的这一方面由几何尺寸和公差来解决，通常称为 GD&T。

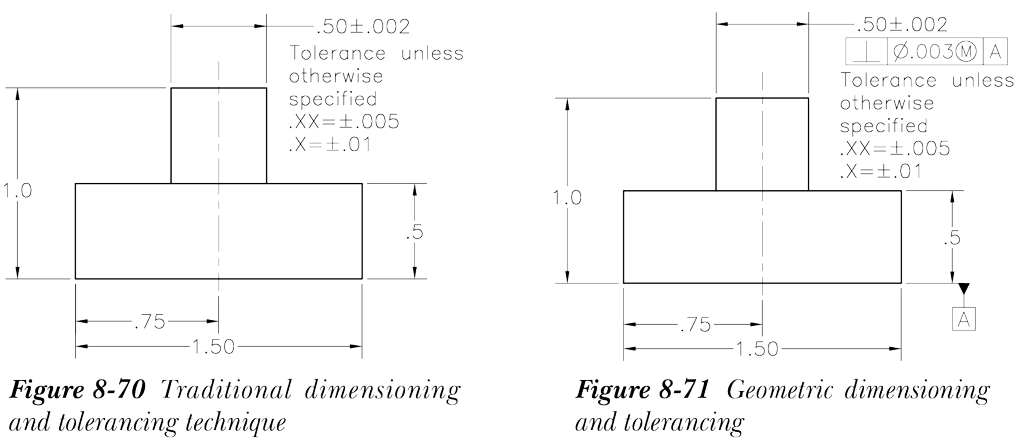

几何尺寸和公差是一种根据同一零件不同特征之间或配合零件特征之间存在的实际功能和关系来设计和制造零件的方法。因此，仅给出尺寸和公差并不能实现良好的设计。设计师必须超越尺寸标注，考虑零件的预期功能以及零件特征将如何影响其功能。例如，图 8-70 显示了具有所需尺寸和公差的零件。在此图形中，没有提及销和板之间的关系。销是否垂直于板？如果是，它应该垂直到什么程度？此外，它没有提及销的垂直度应在哪个表面上测量。像这样的设计可以基于直觉和经验进行个人解释。这正是几何尺寸和公差在产品设计过程中发挥重要作用的地方。
图 8-71 已使用几何尺寸和公差进行标注。特征符号定义了基准（参照平面）以及销相对于底面的垂直度的允许偏差。从这样的图纸中，出错的可能性被最小化。
几何特征和符号

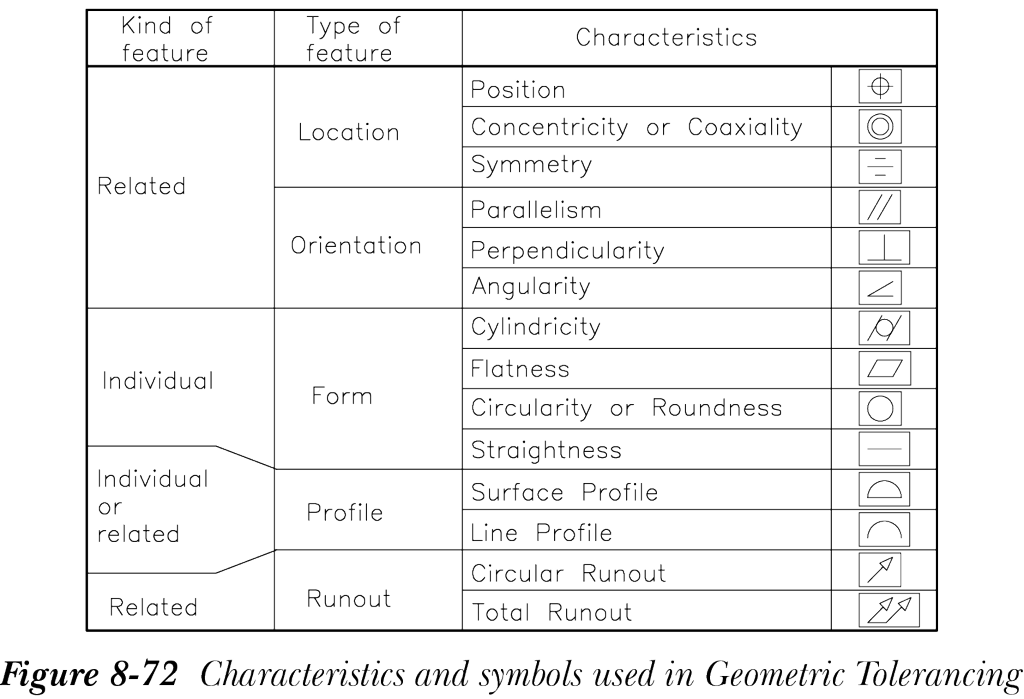

在讨论 AutoCAD 工具在几何尺寸和公差中的应用之前，您需要了解以下特征符号和公差组成部分。图 8-72 显示了几何尺寸和公差中使用的几何特征和符号。
注意
几何尺寸和公差中使用的符号是几何尺寸和公差的构建模块。
