图纸空间线型比例（PSLTSCALE 系统变量）

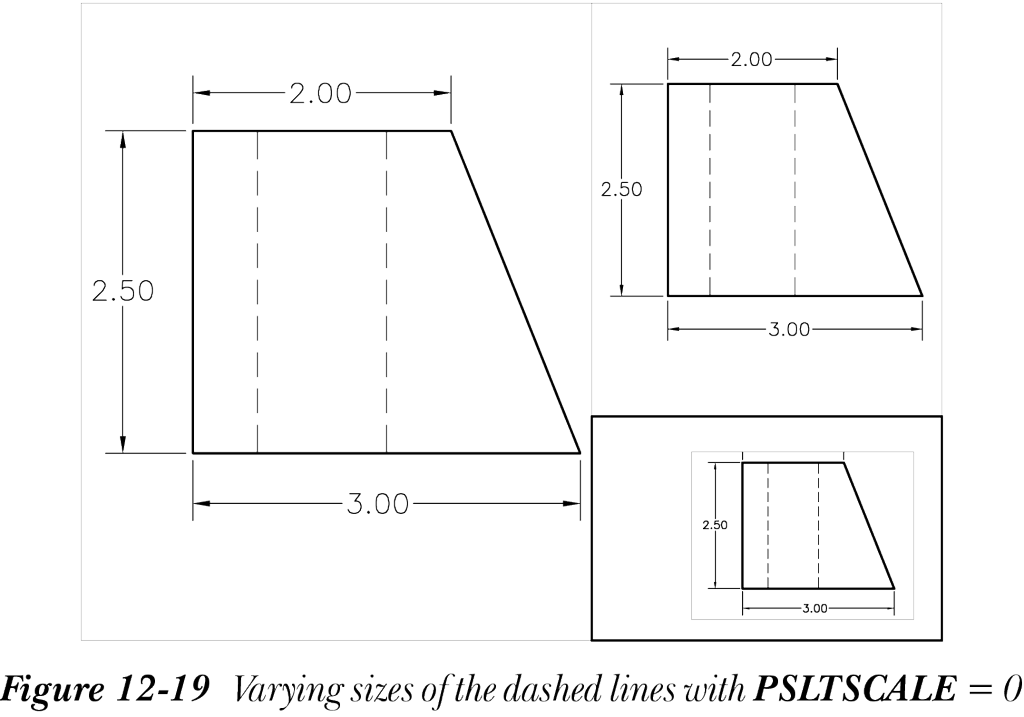

默认情况下，线型比例由 LTSCALE 系统变量控制。因此，虚线的显示大小取决于 LTSCALE 因子、图形界限或图形单位。如果你有不同的视口且具有不同的缩放（XP）因子，这些视口的虚线大小将不同。图 12-19 显示了三个具有不同大小和不同缩放（XP）因子的视口。你会注意到这三个视口中虚线长度各不相同。

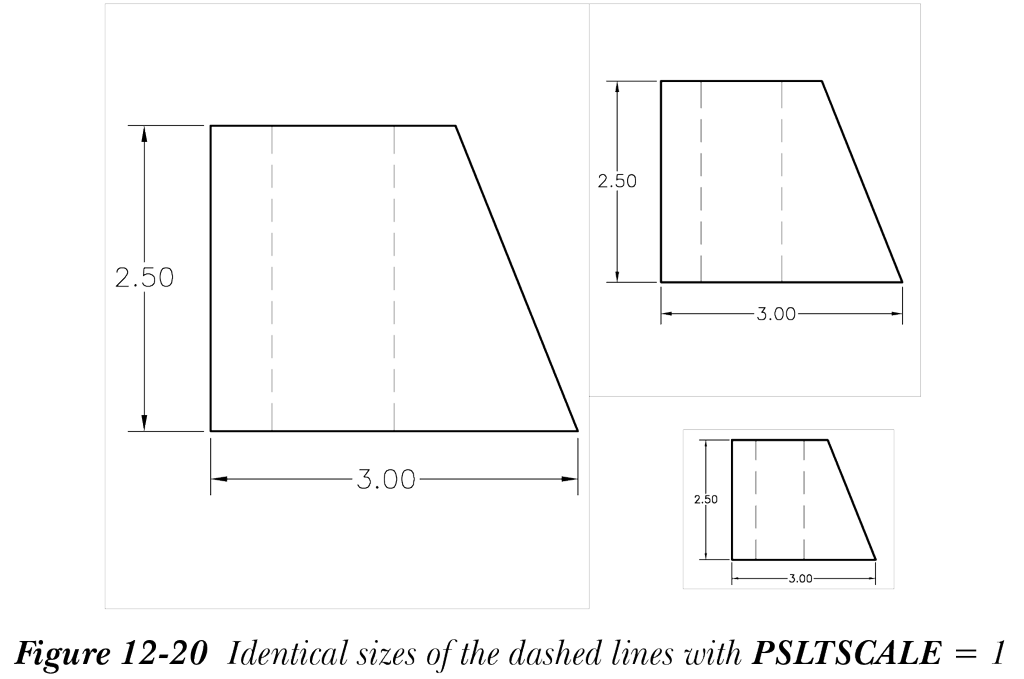

通常，希望所有视口中具有相同的线间距。这可以通过 PSLTSCALE 系统变量实现。如果你将 PSLTSCALE 设置为 0，虚线的大小将取决于 LTSCALE 系统变量以及绘制对象的视口的缩放（XP）因子。如果你将 PSLTSCALE 设置为 1 并将 TILEMODE 设置为 0，模型空间中对象的虚线大小将缩放以匹配图纸空间视口中对象的 LTSCALE，无论其缩放比例如何。换句话说，如果 PSLTSCALE 设置为 1，即使视口缩放到不同大小，所有视口中的虚线长度也将相同。图 12-20 显示了三个不同大小的视口。请注意，三个视口中的虚线长度相同。
提示
你可以使用“视口比例控制”下拉列表控制视口中对象的显示比例因子。此下拉列表位于“视口”工具栏中。
