镜像草图对象

镜像草图对象

功能区: 常用 > 修改 > 镜像 工具栏: 修改 > 镜像

命令: MIRROR/MI

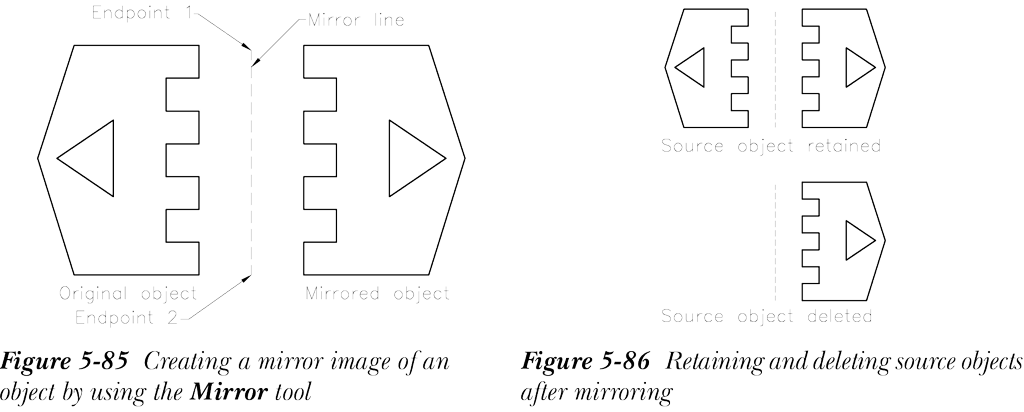

镜像工具用于创建所选对象的镜像副本。对象可以在任何角度进行镜像。此工具在绘制对称图形时非常有用。调用此工具时，系统将提示您选择对象。选择要镜像的对象后，系统将提示您输入镜像线的第一个点和镜像线的第二个点。镜像线是一条假想的线，对象围绕它进行镜像。您可以通过在绘图区域中指定点或输入其坐标来指定镜像线的端点。镜像线可以在任何角度指定。选择镜像线的第一个点后，将显示镜像对象的预览。接下来，您需要指定镜像线的第二个端点，如图 5-85 所示。选择第二个端点后，系统将提示您指定是否要删除源对象。输入 Yes 删除源对象，输入 No 保留源对象，参见图 5-86。

选择此工具后将出现的提示序列如下所示。

选择对象: 选择要镜像的对象

指定镜像线的第一点: 指定第一个端点

指定镜像线的第二点: 指定第二个端点

要删除源对象吗？[是(Y)/否(N)] <否>: 输入 Y 删除源对象，输入 N 保留源对象

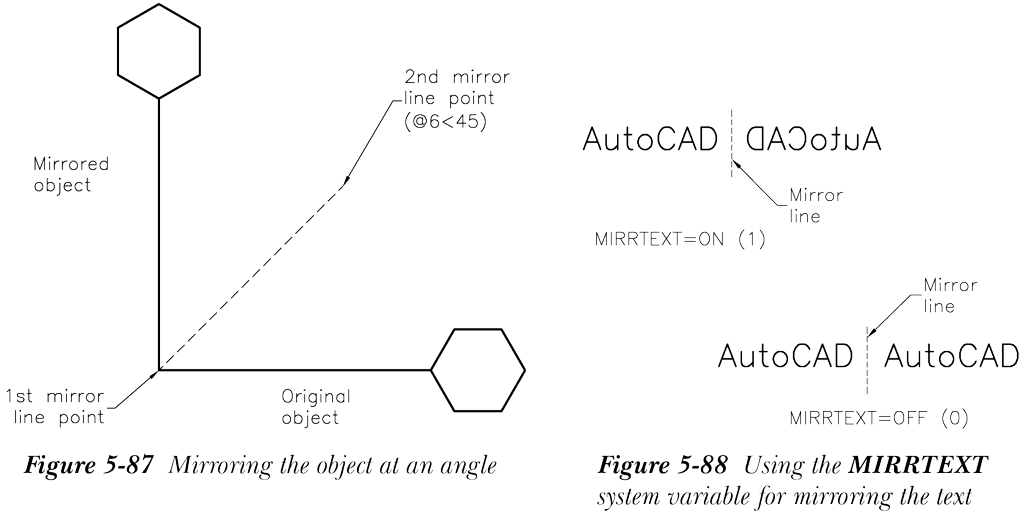

要以某个角度镜像对象，请相应地定义镜像线。例如，要将对象镜像为镜像对象与原始对象成 90 度角，请将镜像线定义为 45 度角，参见图 5-87。

文字镜像

默认情况下，镜像工具会反转所有对象，但文字除外。但是，如果您希望文字也被镜像（反向书写），则需要修改 MIRRTEXT 系统变量的值。此变量有两个值，如下所示，参见图 5-88。

1 = 文字相对于原始对象反转。

0 = 限制文字相对于原始对象反转。这是默认值。
