练习 7 打断
在五个不同位置打断一条直线，然后删除间隔的线段。
在指定间隔处放置点
功能区：常用 > 绘图 > 定距等分 命令：MEASURE/ME
绘图时，可能需要在固定距离处对对象进行分段，而不实际将其分割。可以使用 定距等分（Measure） 工具完成此任务。此工具在给定对象上按指定距离放置点或块（节点）。这些点的形状由 PDMODE 系统变量决定，大小由 PDSIZE 系统变量决定。此外，也可以使用“常用”选项卡“实用工具”面板中的 点样式（Point Style） 工具来确定点的大小和样式。
要定距等分对象，请从“绘图”面板中调用 定距等分（Measure） 工具并选择要定距等分的对象，系统将提示指定长度。输入长度后，点将按指定长度的等间隔放置。除了输入数值外，也可以选择两个点作为距离。定距等分（Measure） 工具从最靠近对象选择点的端点开始测量对象。请注意，标记按指定距离等间隔放置，而不考虑最后一段是否具有相同距离。
当对圆进行定距等分时，会从圆心形成一个等于 捕捉（Snap） 旋转角的角度。该角度成为测量的起点，标记按逆时针方向等间隔放置。

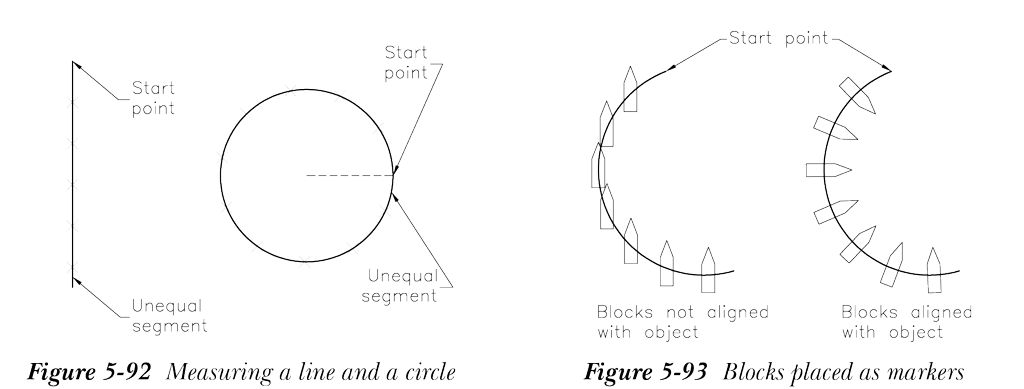

在图 5-92 中，对一条直线和一个圆进行了定距等分。捕捉（Snap） 旋转角为 0 度。PDMODE 变量设置为 3，以便放置 X 标记作为标记点。从“绘图”菜单调用此选项后将出现的提示序列如下。
选择要定距等分的对象: 选择要定距等分的对象
指定线段长度或 [块(B)]: 指定定距等分对象的长度
也可以放置块作为标记（图 5-93），但该块必须已在图形中定义。可以将这些块与要定距等分的对象对齐。提示序列如下。
选择要定距等分的对象: 选择要定距等分的对象
指定线段长度或 [块(B)]: B
输入要插入的块名: 输入块的名称
是否对齐块和对象？[是(Y)/否(N)] : 输入 Y 对齐，输入 N 不对齐
指定线段长度: 输入测量距离
注意
有关创建和插入块的更多内容，将在“使用块”一章中介绍。
