创建半径标注
功能区：“注释”>“标注”>“标注”下拉列表 >“半径”
菜单栏：“标注”>“半径” 工具栏：“标注”>“半径”
命令：DIMRAD 或 DIMRADIUS

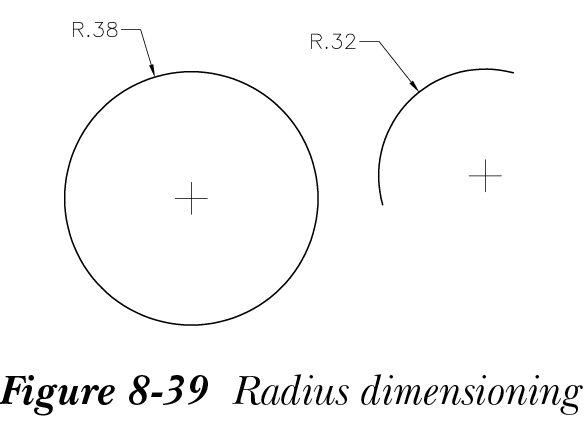

半径标注用于标注圆或圆弧，如图 8-39 所示。半径和直径标注类似；唯一的区别是绘制的是半径线（直径线的一半）而不是直径线，它是从圆心到圆周上任意点测量的。AutoCAD 生成的标注文字前面带有字母 R，表示半径标注。如果你想使用默认标注文字（AutoCAD 自动生成的标注文字），只需在 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)] 提示下指定一个点来定位标注即可。你也可以输入新值或指定前缀或后缀，或者通过在 输入标注文字 <当前> 提示后输入空格来隐藏整个文字。只要由 DIMCEN 变量控制的圆心标记值不为 0，就会自动绘制圆/圆弧的圆心标记。选择此按钮后将出现的提示序列如下。
选择圆弧或圆: 选择要标注的对象。
标注文字 = 当前
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: 指定标注位置。
如果你想覆盖标注文字的默认值，请使用 文字（Text） 或 多行文字（Mtext） 选项。你也可以在文字提示下输入所需的值。
注意
在直径、半径和折弯半径标注中，你可以通过创建超出圆弧端点的圆弧延伸线，将标注线延伸到圆弧端点之外。这些圆弧延伸线与其他尺寸界线类似。系统变量 DIMSE1 和 DIMSE2 分别允许显示第一条和第二条尺寸界线。这些变量应处于打开状态，以便隐藏相应的尺寸界线。
