修剪草图对象
功能区: 常用 > 修改 > 修剪下拉菜单 > 修剪 工具栏: 修改 > 修剪
命令: TRIM/TR
在设计过程中，您可能需要删除不需要的和延伸的边。如果您正在处理包含许多对象的复杂设计，逐个打断对象会很耗时。在这种情况下，您可以使用修剪工具。此工具用于修剪超出所需交点的对象。当您从“修改”面板的“修剪”下拉菜单（图 5-36）中调用此工具时，系统将提示您选择要修剪的对象，或按住 Shift 键选择要延伸的对象。修剪对象的提示序列如下所示。
当前设置: 投影=UCS，边=无，模式=快速
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/删除(R)]: 选择要修剪的对象
接下来将讨论用于修剪对象的各种选项。
模式选项
此选项用于在快速修剪模式和标准修剪模式之间切换，反之亦然。使用此选项的提示序列如下所示。
当前设置: 投影=UCS，边=无，模式=快速
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/删除(R)]: O
输入修剪模式选项 [快速(Q)/标准(S)] <快速>: S
剪切边选项
当选择标准模式时，默认选择此选项；对于快速模式，您必须从提示中选择此选项。选择此选项后，系统将提示您选择剪切边。这些边可以是直线、多段线、圆、圆弧、椭圆、构造线、射线、样条曲线、文字、块，甚至视口。剪切边可以不止一条，您可以使用任何选择方法来选择它们。选择剪切边后，您必须选择要修剪的每个对象。一个对象既可以作为剪切边，也可以作为要修剪的对象。您可以修剪直线、圆、圆弧、多段线、样条曲线、椭圆、构造线和射线。修剪对象的提示序列如下所示。
当前设置: 投影=UCS，边=无，模式=标准
选择剪切边...
选择对象或 [模式(O)] <选择全部>: 选择剪切边
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)]:
选择要修剪的对象选项
选择此选项后，您必须指定要修剪的对象以及将从哪一侧修剪对象。此提示将重复出现，直到您按 Enter 键。这样，您只需调用一次此工具即可修剪多个对象。使用此选项的提示序列如下所示。
当前设置: 投影=UCS，边=无，模式=标准
选择剪切边...
选择对象或 [模式(O)] <选择全部>: 选择剪切边
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)]: 选择第一个对象

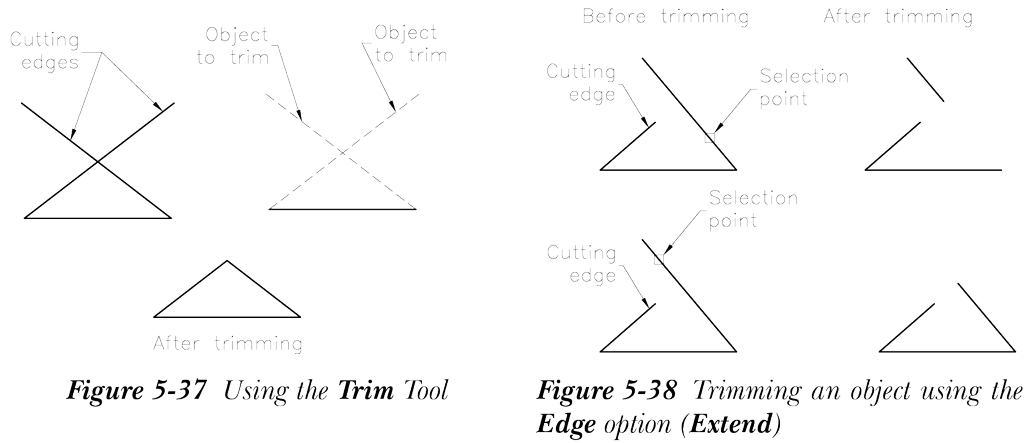

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)/放弃(U)]: 选择第二个对象。参见图 5-37
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)/放弃(U)]:
按住 Shift 键选择要延伸选项
此选项用于从修剪模式切换到延伸模式。它用于延伸对象而不是修剪对象。如果要延伸的对象与剪切边不相交，您可以按住 Shift 键，然后选择要延伸的对象；所选边将以剪切边作为延伸边界进行延伸。请注意，您需要单击最靠近剪切边的端点附近。
边选项
此选项用于修剪那些与剪切边不相交，但如果将剪切边延伸后它们会相交的对象，参见图 5-37。提示序列如下所示。
当前设置: 投影=UCS，边=无，模式=标准
选择剪切边...
选择对象或 [模式(O)] <选择全部>: 选择剪切边
选择对象:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)]: E
输入隐含边延伸模式 [延伸(E)/不延伸(N)] <当前>: E
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)/放弃(U)]: 选择要修剪的对象
投影选项
投影选项用于修剪那些在三维空间中与剪切边不相交，但在特定 UCS 或当前视图中视觉上看起来相交的对象。调用此选项的提示序列如下所示。
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)]: P
输入投影选项 [无(N)/UCS(U)/视图(V)] <当前>:
当要修剪的对象在三维空间中与剪切边相交时，使用“无”选项。“UCS”选项用于将对象投影到当前 UCS 的 XY 平面上，而“视图”选项用于将对象投影到当前视图方向（按其视觉外观交点进行修剪）。
栏选选项
如前面章节所述，栏选选项用于选择目的。使用栏选选项，所有穿过选择栏的对象都会被选中。栏选选项的提示序列如下所示。
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)]: F
指定第一个栏选点或拾取/拖动光标: 指定栏选的第一个点
指定下一个栏选点或 [放弃(U)]:
指定下一个栏选点或 [放弃(U)]: 指定栏选的下一个点
指定下一个栏选点或 [放弃(U)]:
窗交选项
窗交选项用于通过窗交窗口选择实体。使用此选项时，接触窗口边界的对象将被选中。使用此选项修剪对象的提示序列如下所示。
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)]: C
指定第一个角点: 选择窗交窗口的第一个角点
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)/放弃(U)]: 指定对角点: 选择窗交窗口的对角点
删除选项
修剪工具中的删除选项用于在不终止修剪工具的情况下删除实体。
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)]: R
选择要删除的对象或 <退出>: 选择要删除的对象
选择要删除的对象: 选择要删除的对象或
放弃选项
如果您想撤销修剪工具所做的上一次更改，请在“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/模式(O)/投影(P)/边(E)/删除(R)/放弃(U)]”提示下输入 U。
注意
您可以在绘图区域看到结果的预览。为此，您需要选中“选项”对话框中“选择”选项卡下的“命令预览”复选框。
