创建直径标注

创建直径标注

功能区：“注释”>“标注”>“标注”下拉列表 >“直径”

菜单栏：“标注”>“直径” 工具栏：“标注”>“直径”

命令：DIMDIA 或 DIMDIAMETER

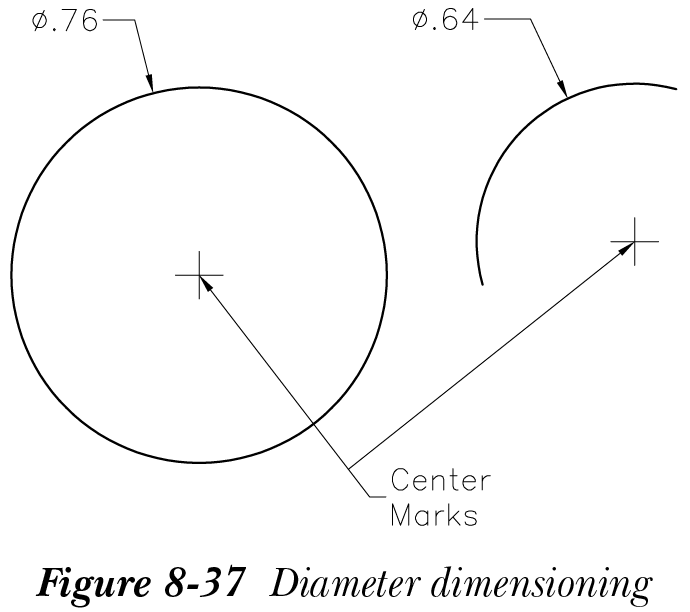

直径标注用于标注圆或圆弧。这里，测量是在圆或圆弧圆周上两个直径相对的端点之间进行的，参见图 8-37。AutoCAD 生成的标注文字以 ø 符号开头，表示直径标注。在“标注”面板中选择 直径（Diameter） 工具后将出现的提示序列如下。

选择圆弧或圆: 通过在其圆周上任意位置选择一个点来选择圆弧或圆。

标注文字 = 当前

指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: 指定一个点来定位标注。

如果你想覆盖标注文字的默认值，请使用 多行文字（Mtext） 或 文字（Text） 选项。控制序列 %%C 用于获得直径符号 ø。其后应跟随应出现在直径标注中的标注文字。例如，如果你想写一个显示值 ø20 的文字，则在文字提示下输入 %%c20。
