生成圆心标记和中心线
工具栏：“标注”>“圆心标记” 命令：DIMCENTER
菜单栏：“标注”>“圆心标记”

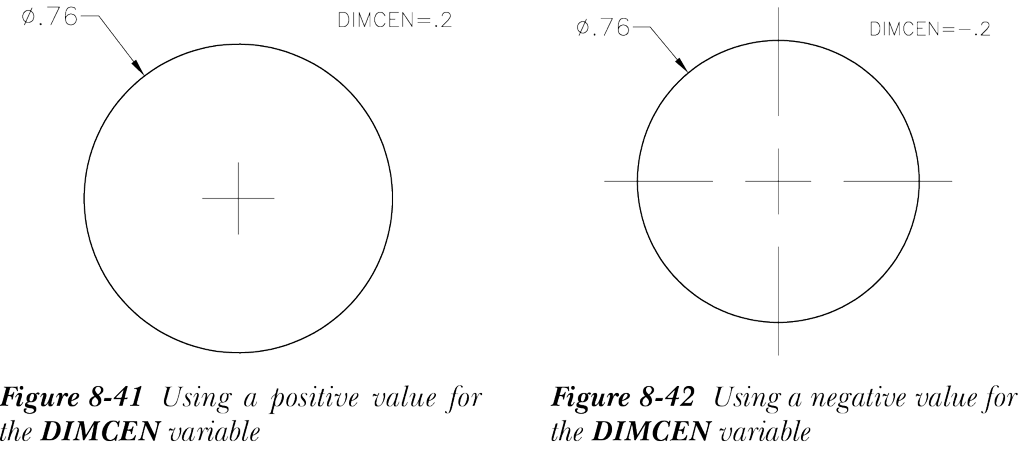

当使用 半径（Radius） 或 直径（Diameter） 工具标注圆或圆弧时，可能会在圆/圆弧的中心绘制一个称为圆心标记的小标记，或一条称为中心线的线。有时，你需要在不使用这些标注工具的情况下标记圆或圆弧的中心。这可以借助 圆心标记（Center Mark） 工具来实现。你可以从“标注”工具栏调用此工具，或在命令行输入 DIMCENTER。当你调用此工具时，将提示你选择圆弧或圆。此工具的结果将取决于 DIMCEN 变量的值。如果此变量的值为正，则绘制圆心标记，参见图 8-41；如果值为负，则绘制中心线，参见图 8-42。
注意
使用 圆心标记（Center Mark） 工具创建的圆心标记是线，而不是关联标注对象。这些圆心标记具有显式的线型。
