绘制无限长直线
在 AutoCAD 中，可以绘制辅助线或射线来辅助构造或投影。构造线（xline）是一条向两端无限延伸的三维直线。由于直线在长度上是无限的，且没有任何端点；而射线是一条仅向一端无限延伸的三维直线。射线的另一端是一个有限的端点。构造线和射线具有零范围。这意味着即使使用 缩放全部（Zoom All） 工具，图形的范围也不会改变。大多数对象捕捉模式对构造线和射线都适用，但有一些限制。不能对构造线使用端点对象捕捉，因为根据定义，构造线没有任何端点。但是，对于射线，只能在一端使用端点捕捉。此外，构造线和射线采用其所在图层的特性。
提示
有时，构造线和射线在像其他对象一样打印时可能会造成混淆。因此，建议将构造线创建在一个完全不同的图层中，以便能够轻松识别它们。你将在后面的章节中学习有关图层的知识。
绘制构造线
功能区：常用 > 绘图 > 构造线 工具栏：绘图 > 构造线
工具选项板：绘图 > 构造线 命令：XL/XLINE
要绘制一条向两侧无限延伸的构造线，请从“绘图”面板中调用“构造线”工具。选择此工具后显示的命令提示序列如下：
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:
指定一个选项或选择构造线将通过的点。
调用“构造线”工具后显示的各个选项将在下面讨论。
点

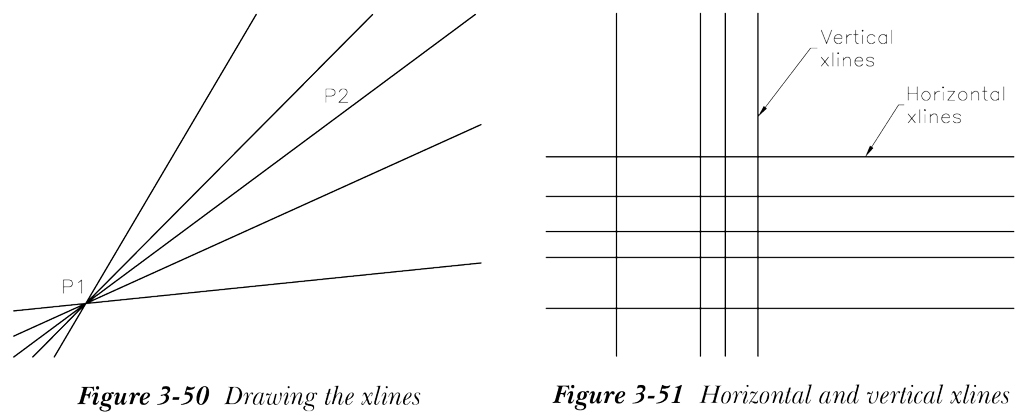

如果使用默认选项，需要指定构造线将通过的两个点。指定第一个点后，移动光标；一条线将附着在光标上。指定第二个点后，将创建一条通过第一个点和第二个点的构造线，参见图 3-50。
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: 指定一个点。
指定通过点: 指定第二个点。
可以继续选择更多的点来创建更多的构造线。所有这些构造线都将通过你在“指定点”提示下选择的第一个点。该点也称为根点。右键单击或按 Enter 键退出该工具。
水平
此选项用于创建通过所选点的无限长水平构造线。这些构造线将平行于当前 UCS 的 X 轴，参见图 3-51。调用此选项后，一条水平构造线将附着在光标上，并提示你选择水平构造线将通过的点。指定一个点。可以继续指定更多的点来绘制更多的水平构造线。要退出该工具，请右键单击或按 Enter 键。
垂直
此选项用于创建通过所选点的无限长垂直构造线。这些构造线将平行于当前 UCS 的 Y 轴，参见图 3-51。
角度

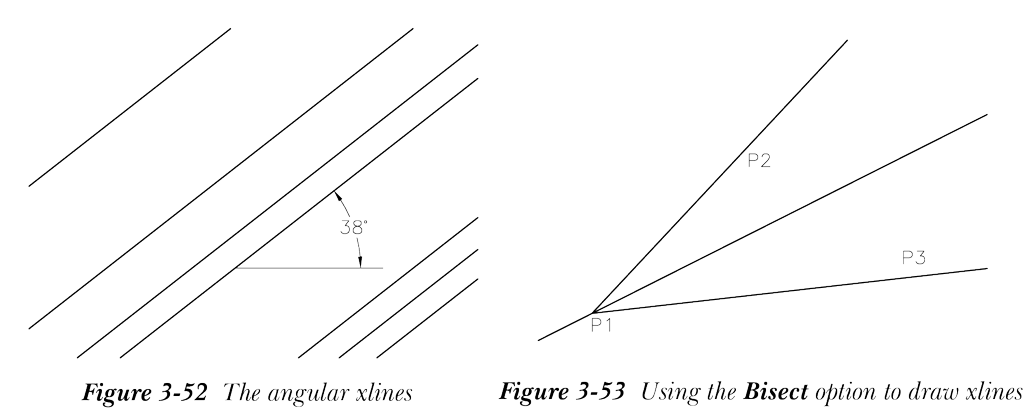

此选项用于创建通过所选点并以指定角度延伸的无限长构造线，参见图 3-52。可以通过输入一个值来指定角度。也可以通过选择一个对象，然后指定相对于它的角度来调用“参照”选项。当实际角度未知，但可以指定相对于现有对象的角度时，“参照”选项非常有用。
从“绘图”面板中选择“构造线”工具
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: A
输入构造线的角度 (0) 或 [参照(R)]: R （使用参照方法指定角度）
选择直线对象: 选择一条直线。
输入构造线的角度 <0>: 输入角度（该角度将相对于所选直线逆时针测量）
指定通过点: 指定第二个点。
二等分
此选项用于创建平分一个角的构造线。在这种情况下，需要指定角的顶点、起点和端点。构造线将通过顶点并平分通过选择两个点指定的角。使用此选项创建的构造线将位于所选点定义的平面上。以下是此选项的命令提示序列，参见图 3-53。
从“绘图”面板中选择“构造线”工具
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: B
指定角的顶点: 输入一个点 (P1)。
指定角的起点: 输入一个点 (P2)。
指定角的端点: 输入一个点 (P3)。
指定角的端点: 选择更多的点或按 Enter 键或右键单击以结束该工具。
偏移
“偏移”选项用于创建平行于所选直线/构造线并具有指定偏移距离的构造线。可以通过输入数值或在屏幕上选择两个点来指定偏移距离。如果选择“通过”选项，偏移线将通过所选点。以下是此选项的命令提示序列：
从“绘图”面板中选择“构造线”工具
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: O
指定偏移距离或 [通过(T)] <通过>: 按 Enter 键接受“通过”选项，或指定从所选直线对象到构造线应绘制位置的距离。
选择直线对象: 选择构造线要平行绘制并保持指定距离的对象。
指定通过点: 选择构造线应通过的点。
指定偏移距离并选择直线对象后，需要指定构造线偏移的方向。可以继续绘制构造线，或右键单击或按 Enter 键退出该工具。
绘制射线
功能区：常用 > 绘图 > 射线 命令：RAY
射线是一条类似于构造线的三维直线，不同之处在于它仅向一个方向无限延伸。它从指定的点开始，并通过指定的点无限延伸。命令提示序列如下。
指定起点: 选择射线的起点。
指定通过点: 指定第二个点。
按 Enter 键或右键单击退出该工具。
