创建旋转标注

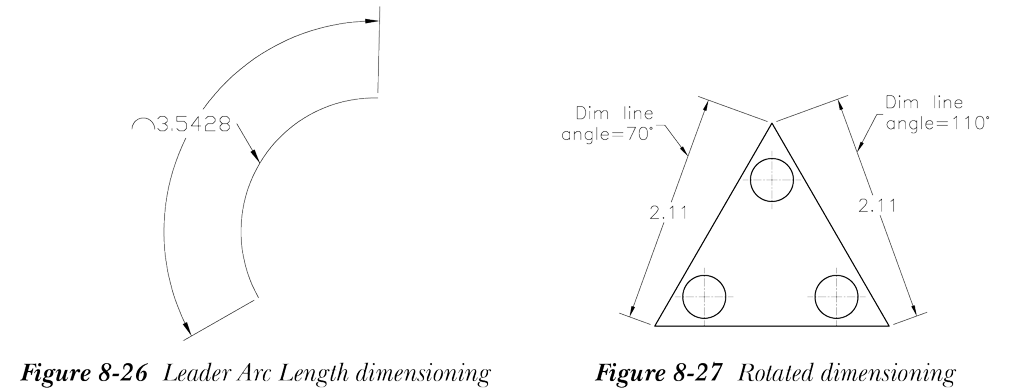

当你想要以一定角度放置标注线时（如果你不想将标注线与所选的尺寸界线原点对齐），可以使用旋转标注，如图 8-27 所示。你可以在从“标注”面板中选择 线性（Linear） 工具后，在命令行输入 Rotated 来调用此选项。旋转（Rotated） 标注选项将提示你指定标注线角度。提示序列如下。
指定第一条尺寸界线原点或 <选择对象>: 选择第一条尺寸界线的原点。
指定第二条尺寸界线原点: 选择第二条尺寸界线的原点。
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: R
指定尺寸线角度 <当前>: 110
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 选择标注线的位置。
注意
你可以通过为水平标注指定 0 度的旋转角度、为垂直标注指定 90 度来绘制水平和垂直标注。
