在 AutoCAD 中绘制直线

在 AutoCAD 中绘制直线

功能区：常用 > 绘图 > 直线工具条：绘图 > 直线菜单栏：绘图 > 直线

工具选项板：绘图 > 直线命令：LINE/L

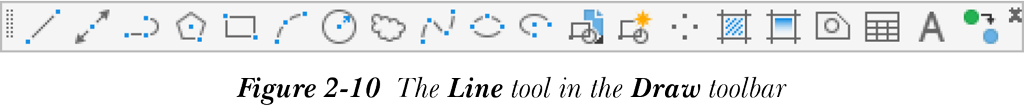

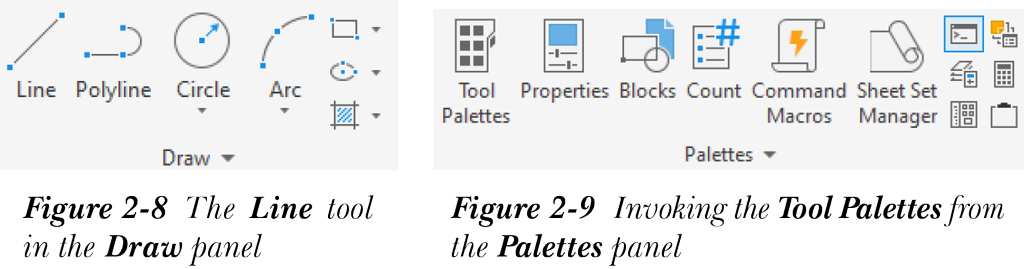

图形中最常用的基本对象是直线。在 AutoCAD 中，使用 直线（Line） 工具在两点之间绘制直线。你可以从功能区“常用”选项卡的“绘图”面板中调用 直线（Line） 工具，参见图 2-8。此外，你可以从工具选项板的“绘图”选项卡中选择 直线（Line） 工具。要调用工具选项板，请从“视图”选项卡的“选项板”面板中选择“工具选项板”按钮，如图 2-9 所示。或者，你可以从“绘图”工具条中调用 直线（Line） 工具，如图 2-10 所示。但是，“绘图”工具条默认不显示。要调用此工具条，请从菜单栏中选择“工具 > 工具条 > AutoCAD > 绘图”。

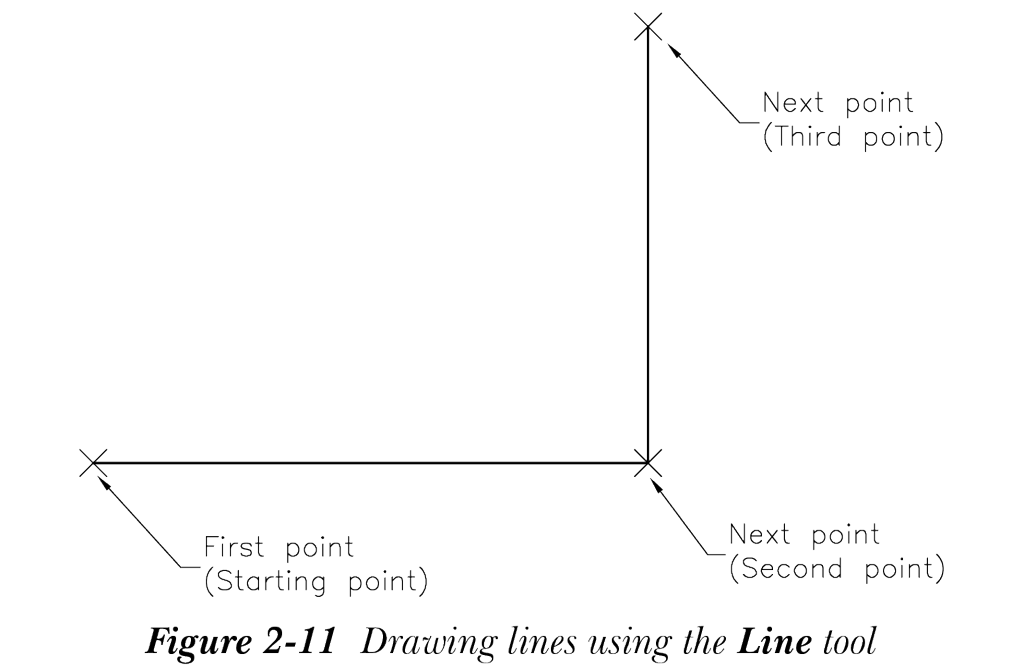

你也可以通过在命令提示处输入 LINE 或 L（L 是 LINE 命令的别名）来调用 直线（Line） 工具。调用 直线（Line） 工具后，将提示你指定直线的起点。通过在绘图区域中单击鼠标左键，或在动态输入字段或命令提示中输入其坐标来指定一个点。指定第一个点后，将提示你指定第二个点。指定第二个点；将绘制一条直线，参见图 2-11。你可以继续指定点并绘制直线，或按 Enter、Esc 或空格键终止 直线（Line） 工具。你也可以单击右键显示快捷菜单，然后从中选择“确认”或“取消”选项以退出 直线（Line） 工具。

要绘制图 2-11 所示的草图，请在“草图与注释”工作空间中用 acad.dwt 样板启动一个新文件，并从“绘图”选项卡中选择 直线（Line） 工具。绘制该草图的提示序列如下。

选择直线工具

指定第一个点: 移动光标（鼠标）并单击左键以指定第一个点。

指定下一点或 [放弃(U)]: 将光标水平向右移动并单击左键以指定第二个点。

指定下一点或 [放弃(U)]: 指定第三个点。

指定下一点或 [闭合(C)/放弃(U)]: （按 Enter 键退出直线工具。）

注意

当你通过按鼠标左键指定直线的起点时，会出现一条连接起点和光标的橡皮筋线。此线对光标的移动敏感，可帮助你选择直线的方向和下一个点的位置。

请注意，在命令提示中，使用 直线（Line） 工具创建直线时将显示“闭合”和“放弃”选项。这些选项将在下面讨论。

闭合选项

使用 直线（Line） 工具绘制两条连续直线后，你会注意到命令提示处显示了“闭合”选项。当绘制两条或更多连续直线时，“闭合”选项用于将当前点连接到第一条直线的起点。如果你使用鼠标指定端点，则单击第一条直线的起点，或在命令提示处输入 C，如下面的命令提示所示。

选择直线工具。

LINE 指定第一个点: 拾取第一个点。

指定下一点或 [放弃(U)]: 拾取第二个点。

指定下一点或 [放弃(U)]: 拾取第三个点。

指定下一点或 [闭合(C)/放弃(U)]: 拾取第四个点。

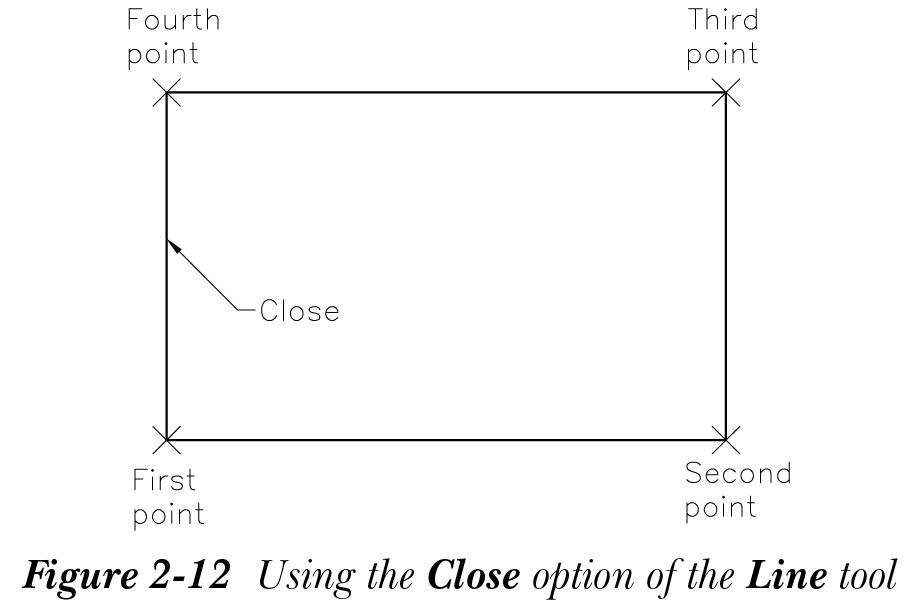

指定下一点或 [闭合(C)/放弃(U)]: C（第五个点与第一个点连接）。参见图 2-12。

你也可以通过在绘图区域中单击右键显示的快捷菜单中选择“闭合”选项。

提示

退出 直线（Line） 工具后，要从上一条直线的端点开始绘制另一条直线，请按两次 Enter 键；一条新直线将从上一条直线的端点开始。你也可以输入 code>@ 符号从上一点开始绘制直线。例如，绘制圆后如果调用 直线（Line） 工具，code>@ 符号将捕捉到圆的圆心点。
