AutoCAD 对话框

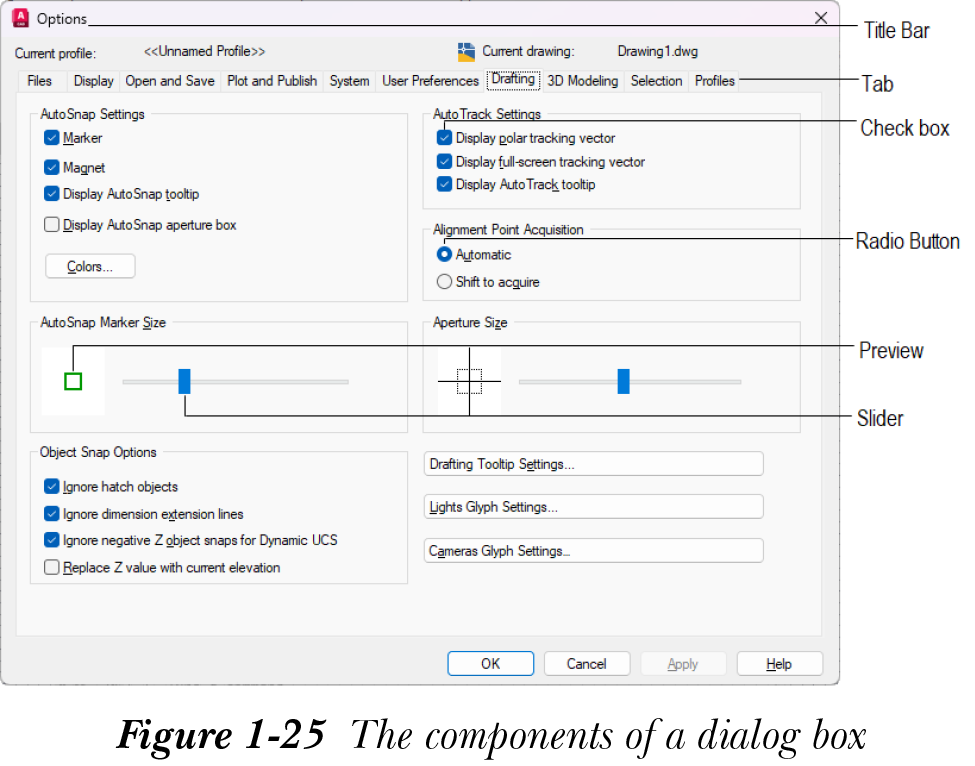

某些命令在调用时会显示对话框。当你选择菜单栏中带有省略号 [...] 的项目时，它会显示相应对话框。例如，“工具”菜单中的“选项”选项会显示“选项”对话框。对话框包含许多部分，如对话框标签、单选按钮、文字或编辑框、复选框、滑块条、图像框和命令按钮。这些组件也称为图块。对话框的一些组件如图 1-25 所示。
你可以使用定点设备选择对话框的所需图块，当调用对话框时，定点设备由箭头表示。标题栏显示对话框的名称。选项卡指定各个部分，其下有一组相关选项。复选框是切换选项，用于使特定选项可用或不可用。下拉列表显示一个项目，并在右侧显示一个箭头，选择该箭头时会显示可供选择的项目列表。
你可以在单选按钮中进行选择。一次只能选择一个。图像显示所选项目的预览图像。文本框是一个区域，你可以在其中输入文本，如文件名。它也称为编辑框，因为你可以更改输入的文本。在某些对话框中，有一个 [...] 按钮，它会显示另一个相关对话框。对话框底部有某些按钮（“确定”、“取消”、“帮助”）。这些按钮的功能从其名称即可看出。带有深色边框的按钮是默认按钮。对话框具有“帮助”按钮，用于获取有关对话框各种功能的帮助。
