绘制正多边形

绘制正多边形

功能区：常用 > 绘图 > 矩形下拉列表 > 多边形 工具栏：绘图 > 多边形

工具选项板：绘图 > 多边形 命令：POLYGON/POL

正多边形是具有相等边的闭合几何实体。多边形的边数从 3 到 1024 不等。例如，三角形是三边多边形，五边形是五边多边形。要绘制正二维多边形，请从“绘图”面板的“矩形”下拉列表中选择“多边形”工具；系统将提示您指定边数。输入边数并按 Enter 键。现在，您可以通过指定边的长度或指定多边形的中心来绘制多边形。这两种方法将在下面讨论。

通过指定多边形的中心绘制多边形

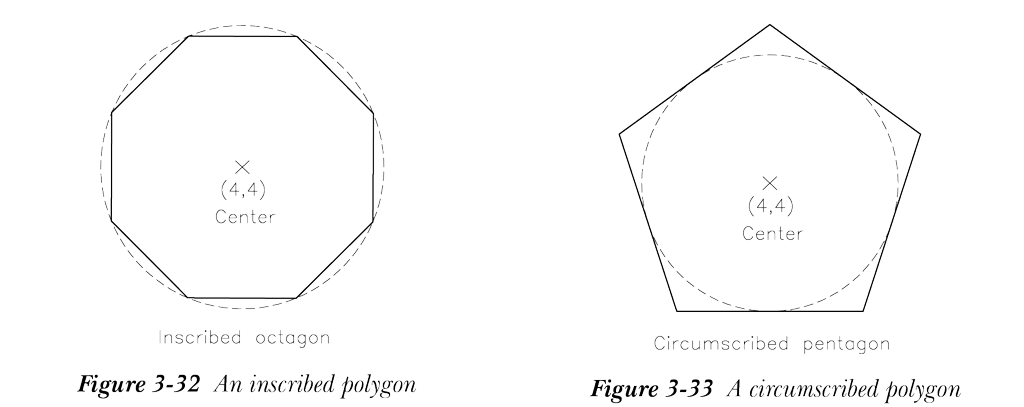

在指定边数并按 Enter 键后，系统将提示您指定多边形的中心。指定中心点；系统将提示您指定要绘制的多边形是内接于圆还是外切于假想圆。当多边形绘制在假想圆内部，使多边形的顶点接触圆时，称为内接，参见图 3-32。当多边形绘制在假想圆外部，使多边形的边与圆相切时，称为外切，参见图 3-33。输入 I 或 C 分别绘制内接或外切多边形，然后按 Enter 键；系统将提示您指定半径。指定半径并按 Enter 键；多边形将被创建。

通过指定边绘制多边形

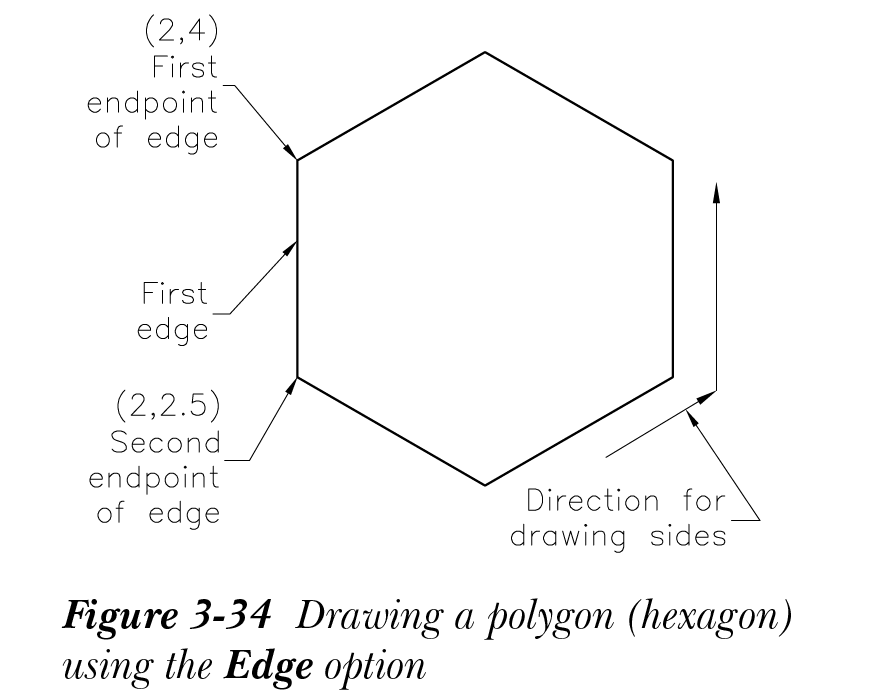

要通过指定边的长度来绘制多边形，您需要在“指定多边形的中心点或 [边(E)]”命令提示下输入 E 并按 Enter 键。接下来，依次指定边的第一个和第二个端点；多边形将按逆时针方向绘制，如图 3-34 所示。
